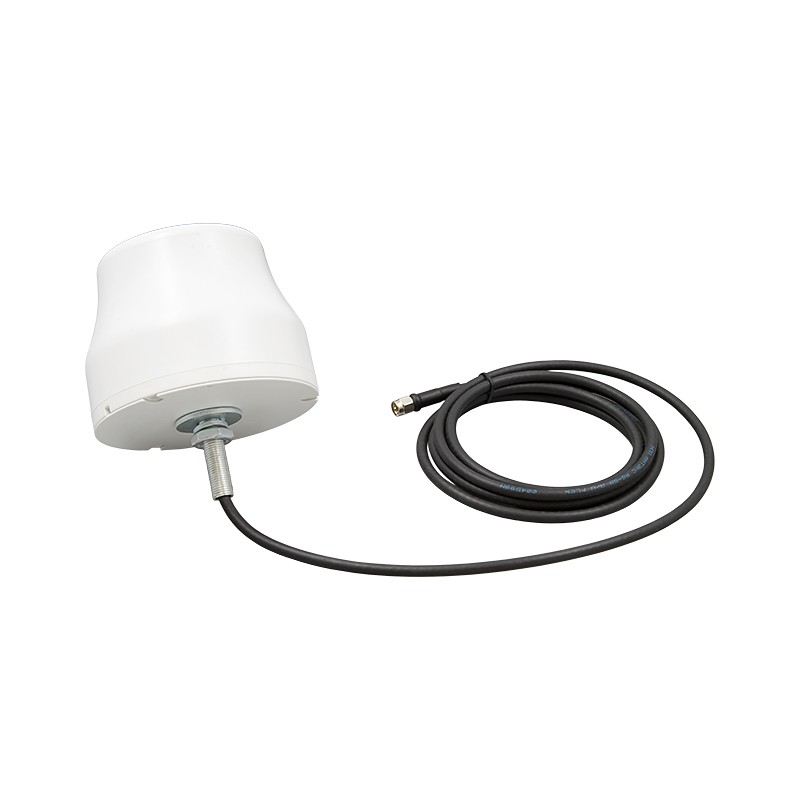

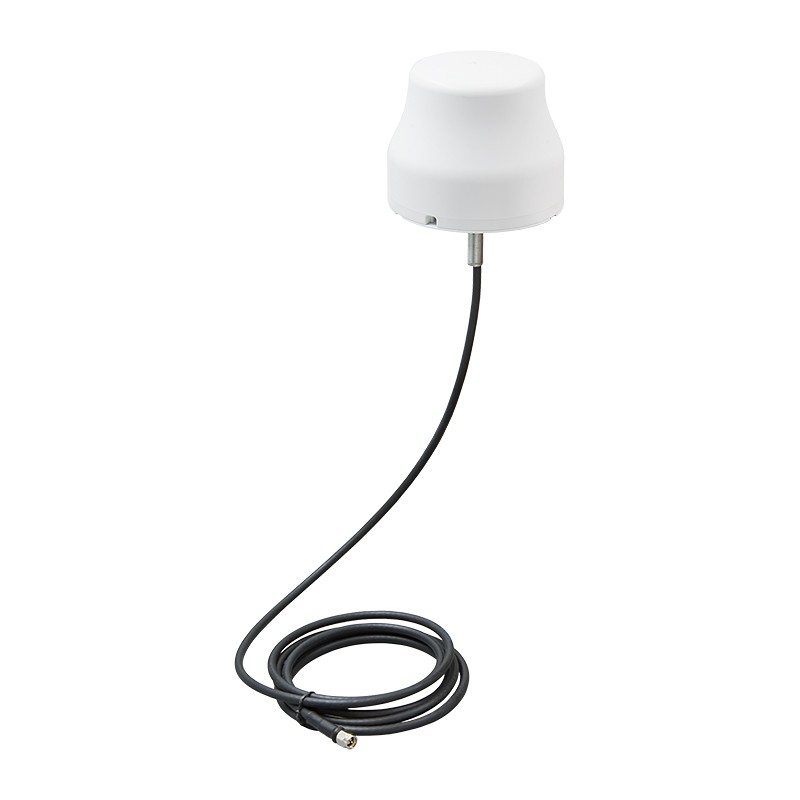

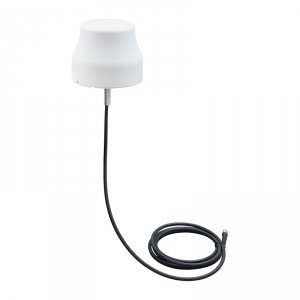

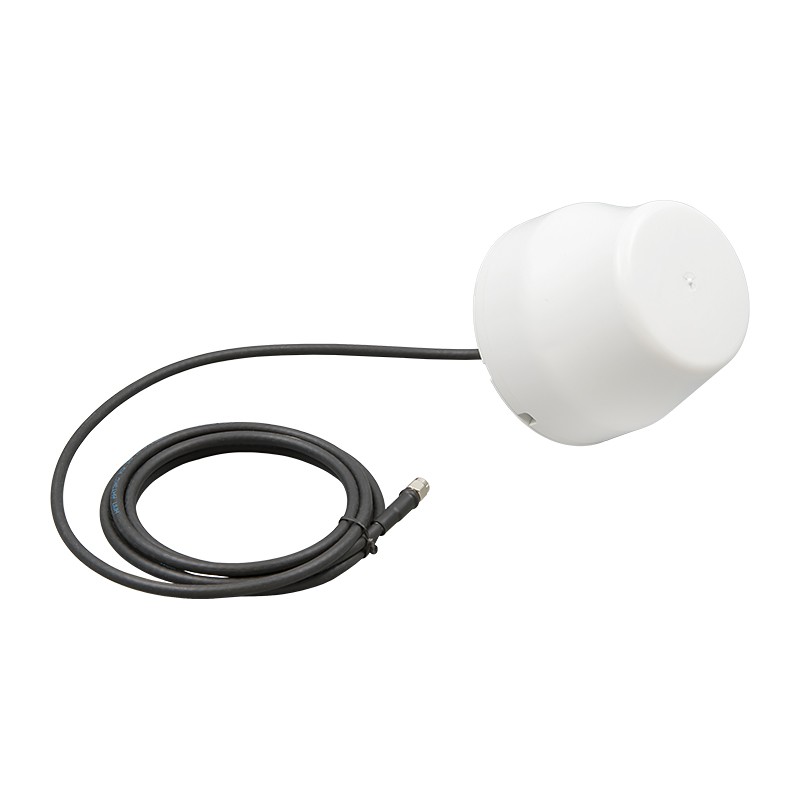

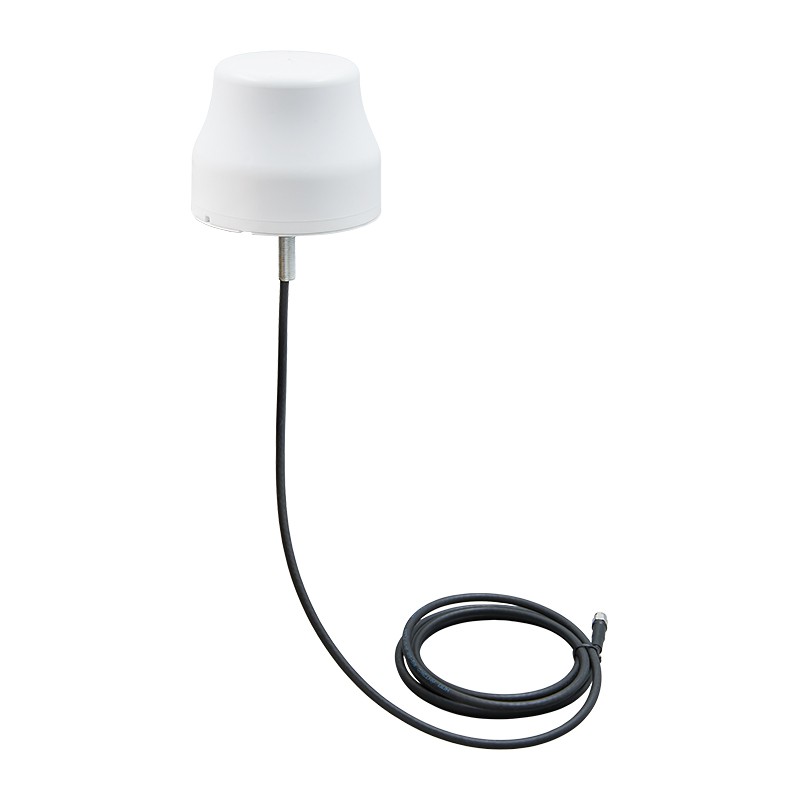

Антенна врезная сотовая Magnita-2 (кабель 2м., SMA, белая)

Magnita-2 — круговая антенна с врезным способом крепления для установки на автомобилях, банковских аппаратах и терминалах оплаты. Излучатель работает в основных поддиапазонах мобильной связи (790–960 МГц и 1700–2700 МГц), что делает эту модель совместимой с большинством стандартов GSM, 3G и LTE. Исполнение в белом цвете.

Когда нужна антенна с врезным способом установки?

Модель Magnita-2 подходит для подключения к сотовым модулям различных устройств, использующих сеть оператора для передачи данных, управления или сбора статистики. Чаще всего врезные модели используются в промышленных решениях для стационарного (несъемного) монтажа. Для временного размещения используется версия Magnita-1 с магнитным основанием.

Врезная антенна обычно применяется:

• Для подключения GSM-терминалов, модемов и LTE-роутеров, размещенных внутри экранированных корпусов (банкоматы, терминалы оплаты, вендинговые аппараты и подобное);
• В системах автоматизации и телеметрии, удаленного управления, сбора и анализа данных (в том числе в системах учета ресурсов);
• На грузовом и служебном автомобильном транспорте, а также на водных транспортных средствах. В этих случаях наружная круговая антенна может применяться для усиленного приема интернет-сигнала с LTE-роутером или в составе системы усиления с репитером.

Поскольку установка антенны требует отверстия в монтажной поверхности, обычно она используется для постоянного размещения (разовая установка).

Эффективный прием при монтаже на металл

Собственный коэффициент усиления Magnita-2 находится на уровне 2–3 дБи, однако максимальное усиление достигается при монтаже на металлический лист. Такой поверхностью обычно служит кузов автомобиля или крыша банкомата. Поскольку металл является естественным отражателем, он изменяет направленность антенны по вертикали и увеличивает ее эффективность до 2–7 дБи в зависимости от рабочей частоты.

По горизонтали антенна работает на 360° и не требует настройки на источник сигнала. Это особенно практично на транспортных средствах, которые меняют свое положение относительно базовых станций операторов. При использовании Magnita-2 подключенное сотовое устройство будет оперативно переключаться между сотовыми вышками при передвижении.

Врезной монтаж и кабель с разъемом SMA

Magnita-2 устанавливается на заранее подготовленную поверхность с отверстием под резьбу M10. С обратной (внутренней) стороны корпус фиксируется шайбой и гайкой. Такой антивандальный монтаж защищает антенну от кражи, а также обеспечивает высокую сопротивляемость ветровым нагрузкам.

Антенна имеет встроенный радиочастотный кабель RG-58 длиною 2 м с установленным разъемом-вилкой SMA. Кабель и коннектор имеют стандартный импеданс 50 Ом, что обеспечивает согласованность с сотовым модулями. Длина провода оптимальна для подключения к мобильному оборудованию, установленному внутри защищенного корпуса или салона ТС.

При правильном монтаже обеспечивается надежная изоляция монтажного отверстия от влаги и пыли. Защитная оболочка исполнена из прочного пластика светлого цвета. Если ваш кузов или корпус устройства имеет темную поверхность, используйте черную версию Magnita-2.

Модель Magnita-2 от Антэкс — это доступное решение для GSM/LTE-коммуникаций в составе автомобильных систем усиления, LTE-роутеров и систем автоматики. Чтобы купить антенну, нажмите «В корзину» и оформите заказ онлайн. Остались вопросы? Задайте их нашему менеджеру по телефону 8-800-3333-965!
