Антенна WiFi Airgain N2425D с разъёмом U.FL/IPX

Цена: 300 р.
Скидка: По запросу
Категория: Антенны UFL (IPX)
Наличие: Есть в наличии

Артикул: 2438

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

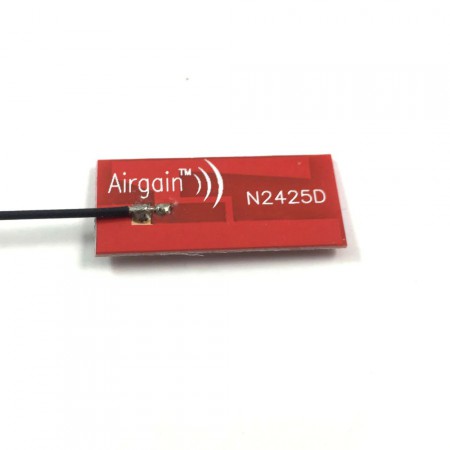

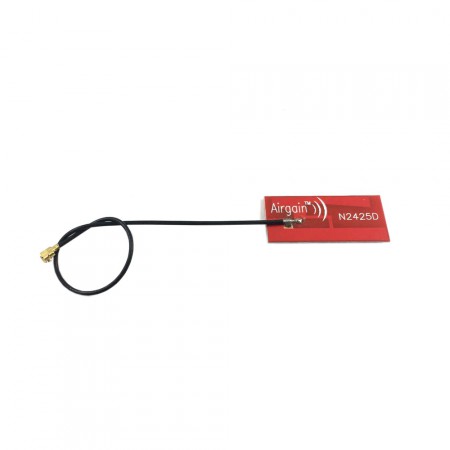

Компактная патч-антенна с поддержкой двух WiFi-диапазонов Airgain N2425D используется для интеграции в корпусы маршрутизаторов и других устройств, оснащенных WiFi-модулем. Антенна исполнена на печатной плате, имеет клейкое основание и оснащена встроенным кабелем с коннектором серии IPEX. Модель N2425D подходит для любых устройств WiFi, работающих в частотных диапазонах 2,4 и 5 ГГц.

Антенна PIFA-типа для встраиваемых роутеров

По своей конструкции Airgain N2425D относится к планарным инвертированным F-образным антеннам (PIFA). Излучатель рассчитан на два частотных диапазона, которые используются в WiFi-сетях:

  • 2400–2500 МГц: диапазон сетей стандартов 802.11b/g/n и модулей Bluetooth;
  • 4900–5900 МГц: диапазон устаревших сетей 802.11a и современных беспроводных стандартов 802.11ac/ax.

Коэффициент усиления зависит от частотного диапазона и может достигать 3 дБи. Наибольшее усиление достигается на частотах 5 ГГц, которые также являются наиболее производительными для беспроводных сетей.

Компактная антенна для интегрируемых решений

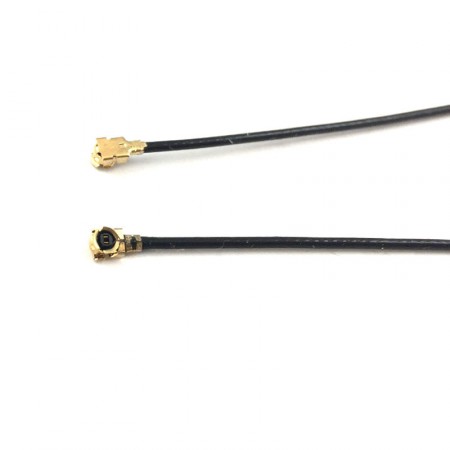

Антенна исполнена на компактной плате текстолита (PCB) размером 34 x 14 мм. Встроенный тонкий кабель (пигтейл) имеет длину 13 см с установленным на конце коннектором U.FL (IPX). Такие низкопрофильные разъемы используются на многих интегрируемых решениях, включая:

  • Беспроводные WiFi-адаптеры формата Mini PCI-e;
  • Интегрируемые роутеры с поддержкой двухдиапазонных WiFi-сетей;
  • Другие промышленные решения с беспроводным модулем в составе систем автоматики, мониторинга, удаленного управления и «интернета вещей».

При использовании в составе уличных LTE-клиентов такие антенны обеспечивают небольшую зону покрытия: например, для первоначальной настройки оборудования или выхода в интернет с придомовой зоны.

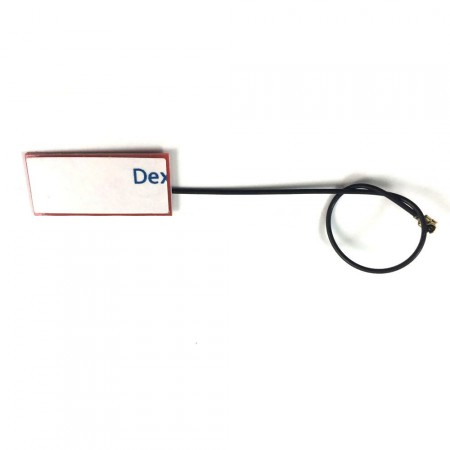

Благодаря гибкости провода (использован кабель Ø1,13 мм), плата текстолита легко интегрируется в любые корпусы. Крепление производится на двусторонний скотч, размещенный с одной из сторон платы.

Чтобы купить Airgain N2425D для интегрированного роутера или WiFi-модуля, положите товар в корзину и оформите заказ. Если вы занимаетесь разработкой собственного решения и вам нужна консультация по комплектующим, позвоните по телефону 8-800-3333-965!

Антенна Airgain N2425D — отчет FCC о тестировании [PDF, ~476Kb]

Характеристики
Частотные диапазоны 2400–2500 МГц, 4900–5900 МГц
Стандарты WiFi 802.11a/b/g/n/ac/ax
Коэффициент усиления 3 дБи
Поляризация линейная
Входное сопротивление 50 Ом
КСВ в рабочем диапазоне частот ≤ 2,0
ВЧ-разъем U.FL (IPX)
Длина кабеля 13 см
Диаметр кабеля 1,13 мм
Температура эксплуатации от -40°С до +65°С
Температура хранения от -40°С до +85°С
Размер (без кабеля) 31 x 14 x 0,6 мм
Вес 2 г
