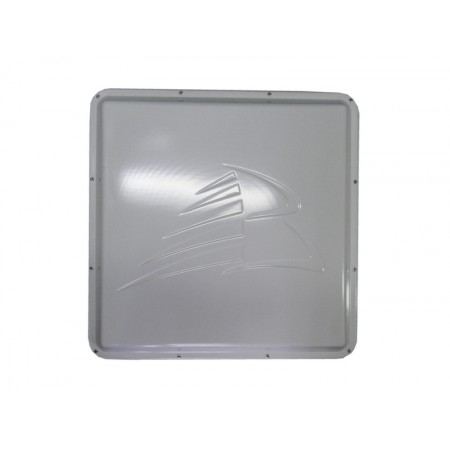

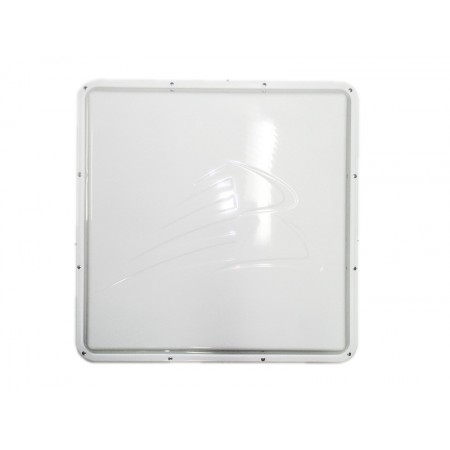

Антенна OMEGA 3G/4G MIMO USB BOX (Панельная, 2 x 18-20 дБ, USB 10 м., 2xTS9)

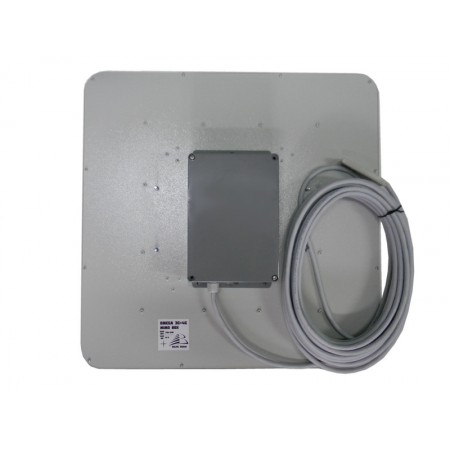

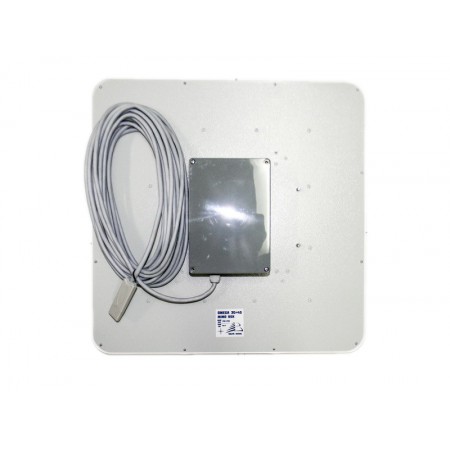

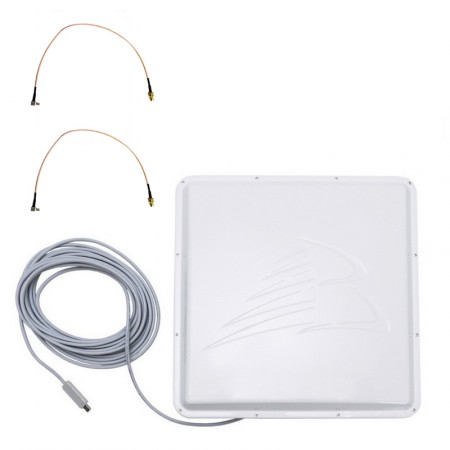

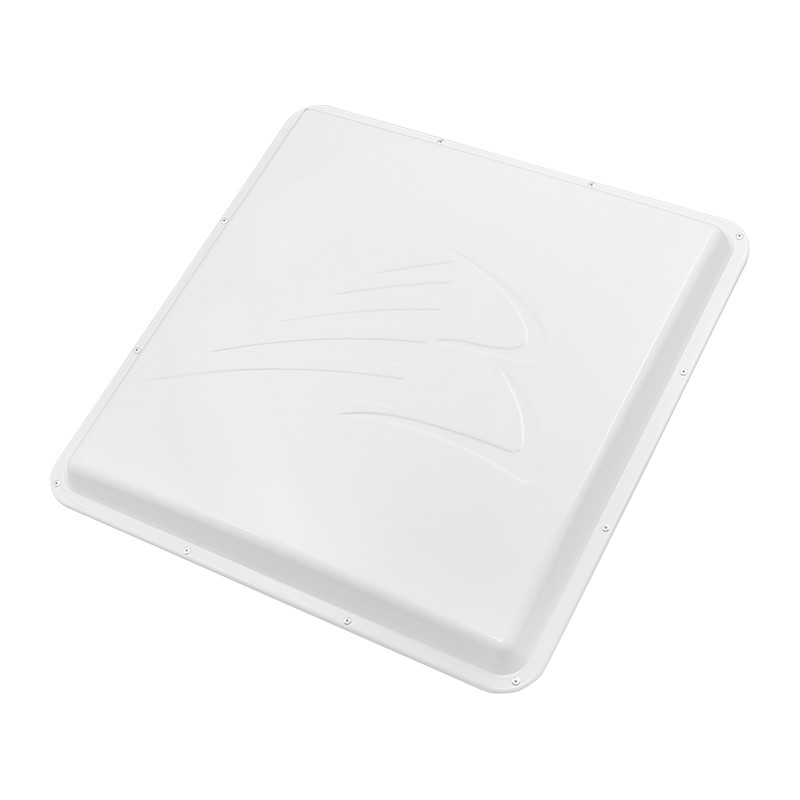

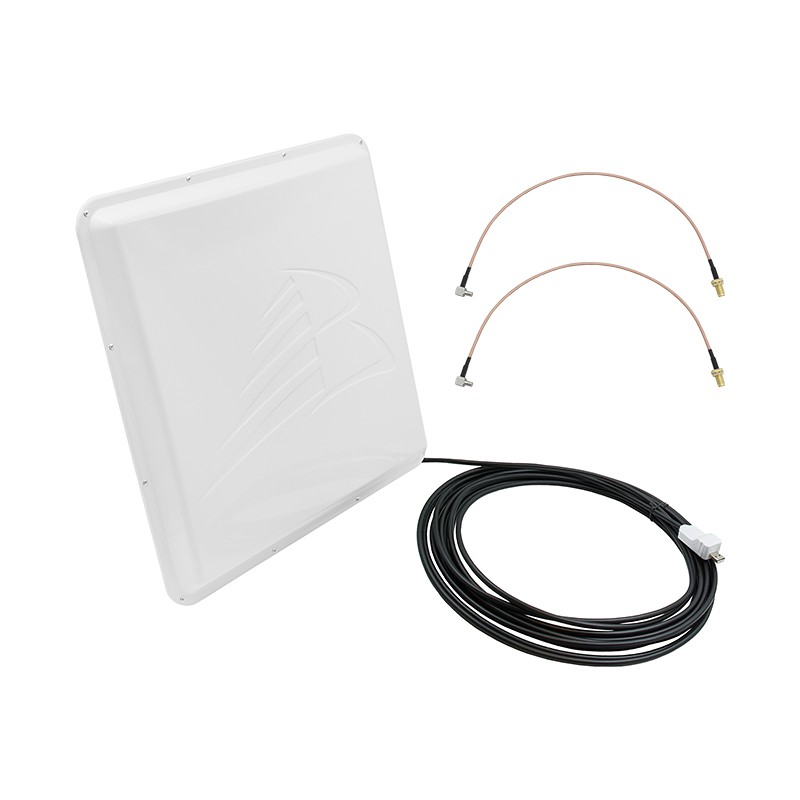

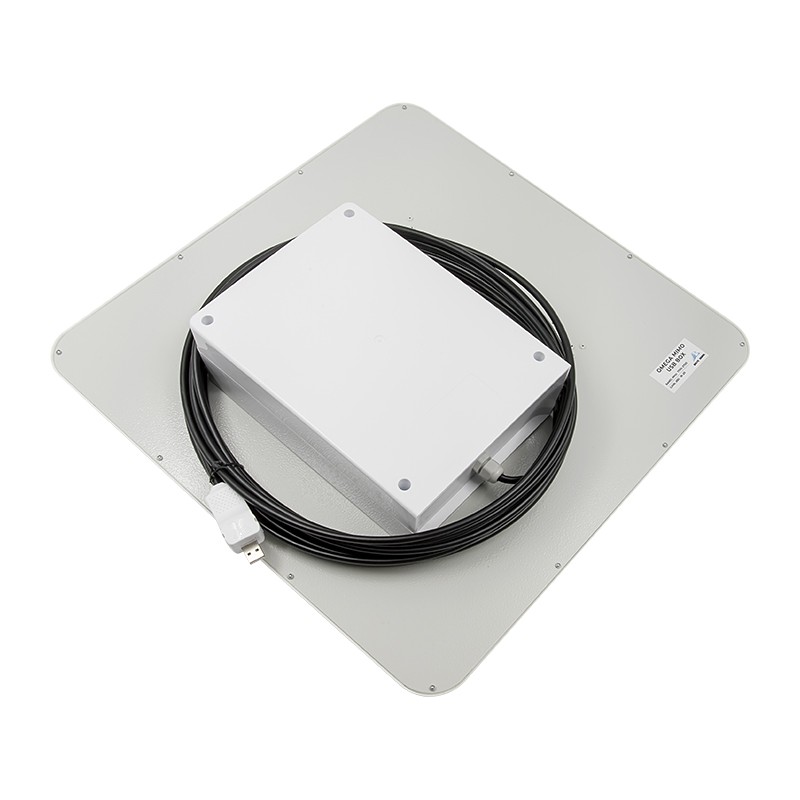

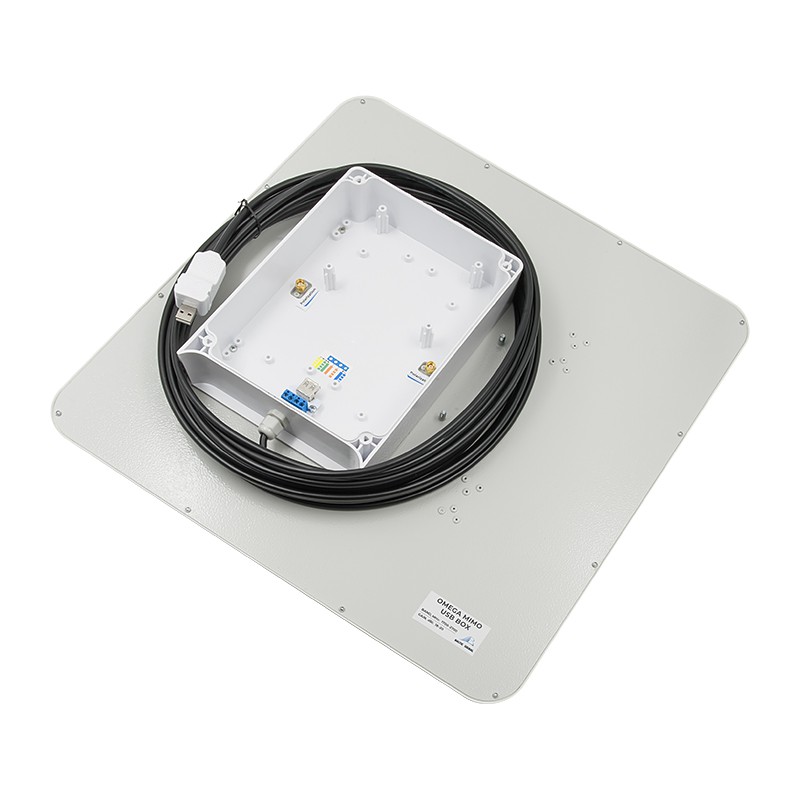

Готовое решение для высокоскоростного мобильного интернета в условиях слабого сигнала. OMEGA 3G/4G MIMO USB BOX исключает необходимость прокладки коаксиальных кабелей — модем интегрируется в антенный блок, что сохраняет всю мощность сигнала. Подключение сводится к монтажу антенны и соединению USB-кабеля с компьютером или роутером. В комплект входит панельная антенна с усилением 18–20 дБи, герметичный бокс для USB-модема, десятиметровый удлинитель и пара переходников TS9.

Почему модем должен быть рядом с антенной?

Традиционная схема с выносной антенной требует коаксиального кабеля между модемом в доме и точкой приема на улице. Чем длиннее этот кабель, тем больше он «съедает» полезный сигнал. Например, популярный RG-58 на частоте 2,7 ГГц теряет 0,69 дБ на каждый метр — десятиметровая трасса обернется потерей почти 7 дБ, что перечеркнет почти половину антенного усиления.

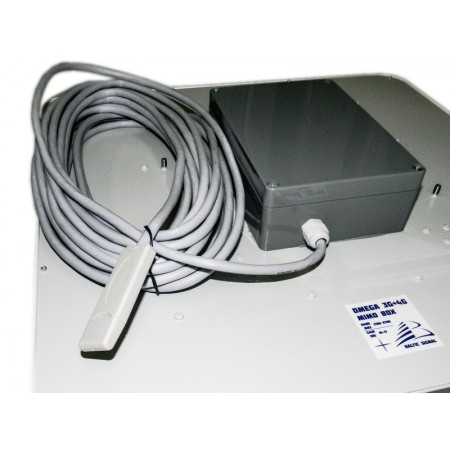

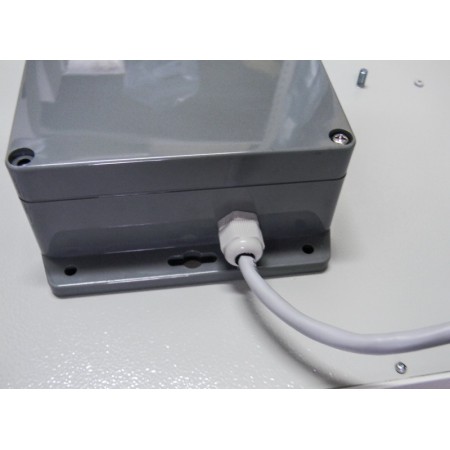

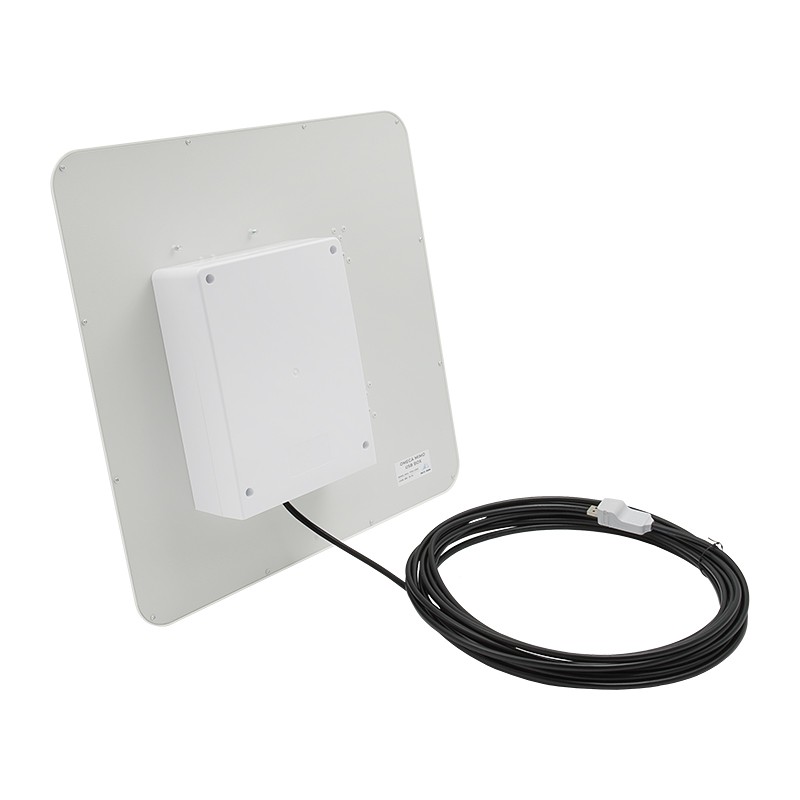

USB-схема работает иначе. Модем находится в защищенном боксе прямо за антенной, соединение с излучателями — через 30-сантиметровые пигтейлы. Затухание стремится к нулю. USB-кабель передает готовые цифровые пакеты, поэтому даже при большой длине кабеля качество не меняется.

Технические и конструктивные особенности

Высокую эффективность и долговечность антенны обеспечивают:

• Усиление до 20 дБи. Шестнадцать излучающих элементов объединены в общую антенную систему — такая архитектура гарантирует стабильную работу даже при слабом сигнале. Коэффициент усиления 18–20 дБ увеличивает мощность принимаемого сигнала в десятки раз по сравнению со встроенной антенной модема;
• Рабочий диапазон 1700–2700 МГц. По частотам поддерживаются все российские операторы. Антенна работает со стандартами LTE-1800 (B3), LTE-2100 (B1), LTE-2600 (B7) и другими;
• Направленная диаграмма 16–24°. Антенна работает как прожектор — ловит только полезный сигнал с направления вышки, игнорируя посторонние источники помех;
• Технология MIMO для высокой скорости загрузки. Прием сигнала в LTE-сетях происходит сразу в двух каналах, что повышает стабильность и скорость соединения;
• Класс влагозащиты IP65 и устойчивость к низким температурам. Антенна не боится осадков, а цинковое покрытие элементов и порошковая краска выдерживают температуры от -45°C до +60°C;

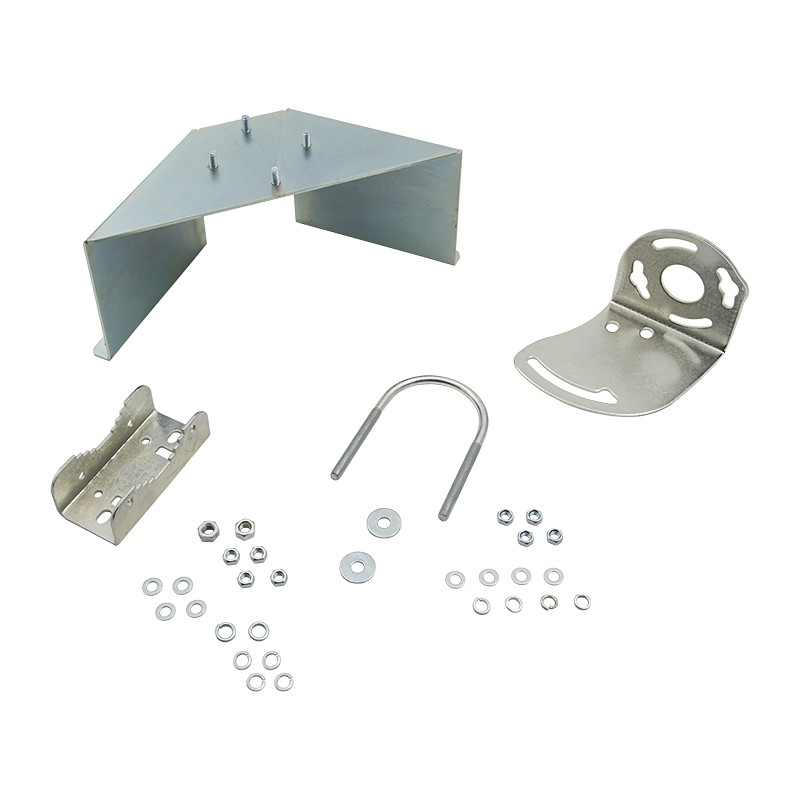

• Крепление на кронштейн или мачту. Антенна имеет крепежный узел, который допускает установку на трубу ⌀20–52 мм и позволяет регулировать положение панели сразу в нескольких плоскостях.

Разъемы TS9 и совместимые модемы

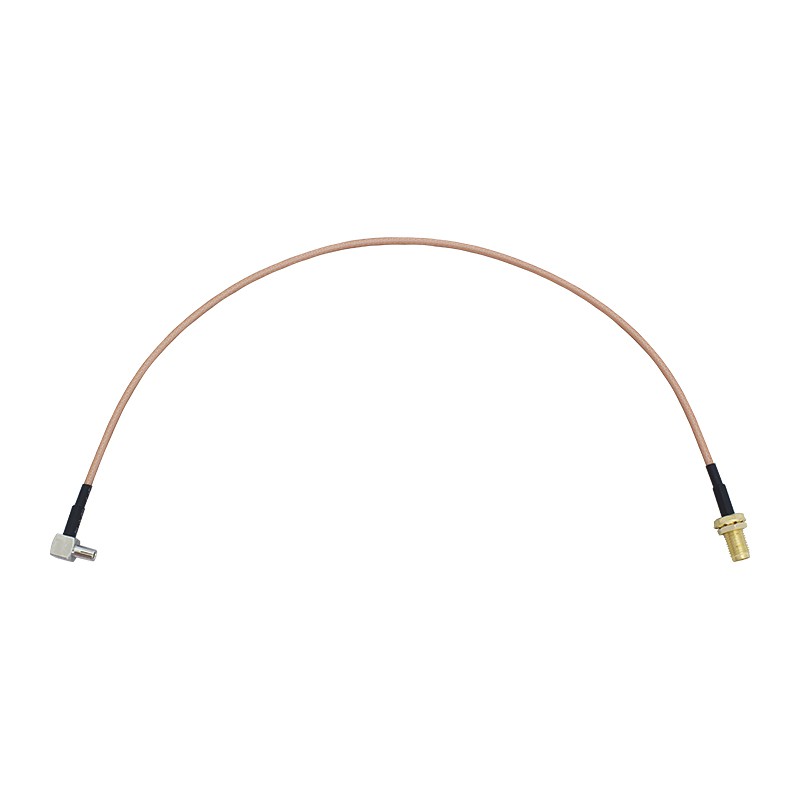

В комплект входят два пигтейла по 30 см с коннектором SMA-female на антенной стороне и TS9 на модемной. TS9 — компактный коаксиальный разъем, распространенный у Huawei, ZTE и схожих брендов. Подходит для моделей Huawei E8278s, E8372h-153, ZTE MF79U и других устройств с таким типом гнезд. Для модемов с разъемами CRC9 доступна поставка с соответствующими пигтейлами.

Монтаж не требует специальных навыков:

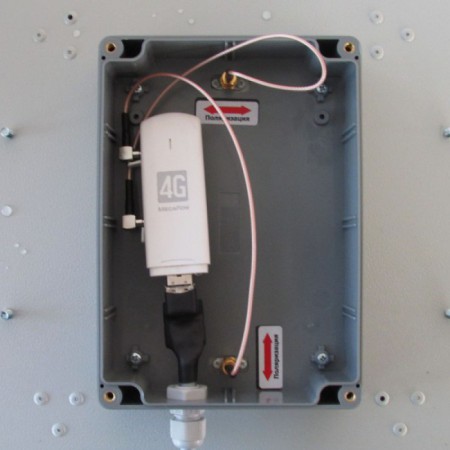

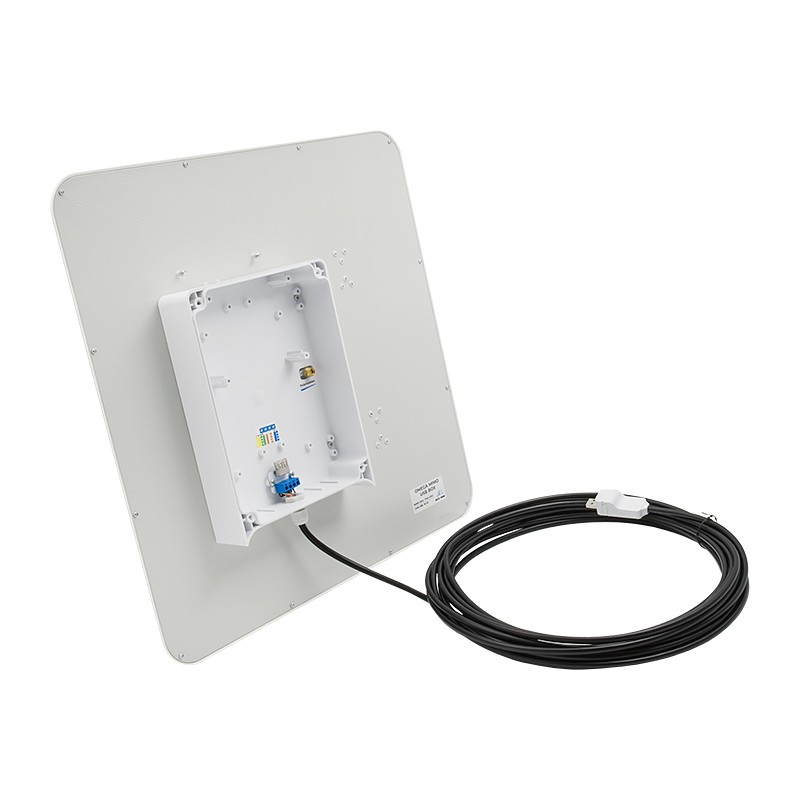

1. Откройте гермобокс на задней стенке антенны и установите модем в USB-порт;
2. Подключите пигтейлы: SMA-female вкручивается в антенные порты, TS9 — вставляется в боковые гнезда модема;
3. Закройте крышку, проверьте уплотнитель по периметру;
4. Установите конструкцию на мачту или трубу;
5. Направьте панель в сторону ближайшей базовой станции;

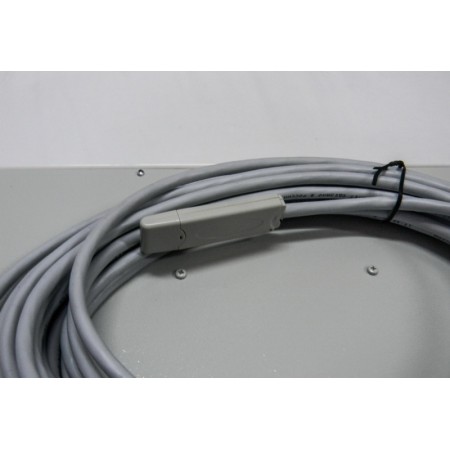

6. Протяните десятиметровый USB-кабель в дом через окно или отверстие в стене, подключите к компьютеру или роутеру с USB-портом.

Модем запустится автоматически при подаче питания через USB. Уровень сигнала обычно отображается в веб-интерфейсе модема, что позволяет донастроить положение антенны на лучший прием.
