Антенна GSM/3G/4G AO-700/2700-4/6 (круговая, 4 дБ)

Всенаправленная уличная антенна производства PicoCell в компактном пластиковом корпусе. Модель AO-700/2700-4/6 работает во всех актуальных диапазонах сотовой связи от 700 МГц до 2700 МГц, охватывая сети 2G, 3G и 4G/LTE. Коэффициент усиления — от 3 до 6 дБи в зависимости от диапазона: на низких частотах ниже, на высоких выше. Антенна крепится на мачту или кронштейн и подключается к оборудованию через разъем N-female.

Когда нужна круговая антенна?

По диаграмме направленности антенны делятся на направленные и круговые. Направленные модели принимают сигнал из одного сектора и концентрируют излучение в одном направлении. Это хорошо, когда сотовая вышка оператора стоит в известном месте. Когда вышки разных операторов расположены в разных сторонах от объекта или когда точное направление неизвестно, практичность таких антенн падает.

Модель AO-700/2700-4/6 относится к антеннам второго типа. Ее круговая диаграмма направленности охватывает горизонт на 360°, что дает одинаковый прием с любой стороны без необходимости поворачивать излучатель при настройке.

Такие антенны применяются:

• В системах усиления связи в здании, где репитер получает сигналы сразу от нескольких операторов, чьи вышки стоят в разных направлениях;
• На движущемся транспорте или когда конструкция здания не позволяет разместить антенну направленного типа;
• Для раздачи сигнала по кругу: антенна, подключенная к репитеру или точке доступа, равномерно покрывает территорию вокруг объекта без «мертвых зон» с какой-либо стороны.

Диапазоны и стандарты связи

AO-700/2700-4/6 работает в двух широких полосах, которые перекрывают весь спектр российских сотовых сетей:

• Частоты 698–960 МГц — низкочастотный диапазон с хорошим проникновением в здания. Служит для сетей 2G/GSM большинства операторов, а также для некоторых сетей LTE за городом (B8/B20);
• Частоты 1710–2700 МГц — прочие сети 2G/GSM, основные сети 3G и подавляющее большинство современного покрытия 4G/LTE (B1/B3/B7/B38/B40). Диапазон активно применяется для скоростного интернета и звонков VoLTE. На частоте 2,4 ГГц также действуют многие стандарты WiFi-сетей (802.11n).

На низких частотах (698–960 МГц) усиление составляет 3 дБи, на высоких (1710–2700 МГц) — 6 дБи. Разница в 3 дБи соответствует удвоению принятой мощности: в высокочастотных диапазонах устройство работает заметно эффективнее.

Конструкция и монтаж

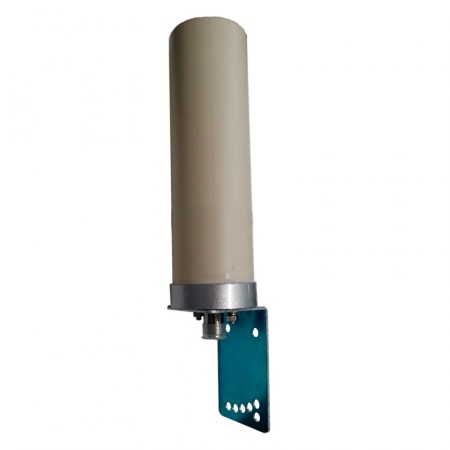

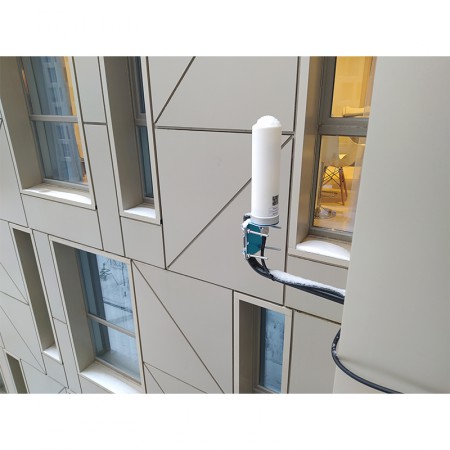

Корпус AO-700/2700-4/6 выполнен из пластика белого цвета, форм-фактор — цилиндрический штырь. Диаметр корпуса — 60 мм, высота — 211 мм, а вес — около 300 г. Компактные габариты позволяют установить антенну на фасаде или мачте без заметного влияния на внешний вид здания.

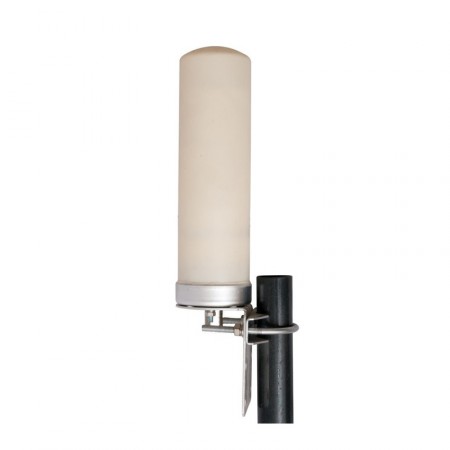

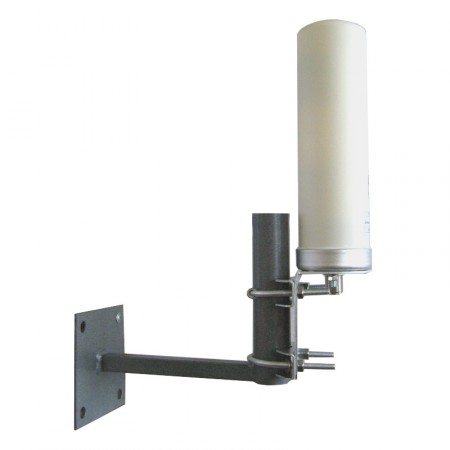

Крепление — на мачту диаметром до 50 мм или на кронштейн. В комплект входит крепежный набор (скоба и метизы). Антенна рассчитана на постоянную эксплуатацию на улице: рабочий диапазон температур — от -40°C до +65°C, корпус устойчив к атмосферным осадкам и прямому солнечному излучению.

Разъем N-female расположен в нижней части корпуса. К нему подключается кабельная трасса от репитера, модема или роутера (кабель покупается отдельно). Волновое сопротивление — 50 Ом. Поляризация вертикальная — стандарт для антенн сотовой связи.

С каким оборудованием работает антенна?

AO-700/2700-4/6 подходит для подключения к разным типам оборудования:

• Репитеры мобильной связи. Антенна принимает сигнал с улицы и передает его на вход усилителя по кабелю. Может использоваться на водном транспорте или на объектах, где использование направленных антенн затруднено;
• LTE-роутеры и модемы. Для улучшения приема в зонах неустойчивого покрытия. Помимо роутеров, может подключаться к другим устройствам сотовой связи: терминалам, шлюзам, GSM-телефонам и т. п.;
• Точки доступа и оборудование WISP-сетей. Работа в диапазоне 2,4 ГГц позволяет задействовать излучатель в беспроводных сетях стандартов 802.11b/g/n.

Антенна однопортовая, работает в одной поляризации. Для систем с поддержкой MIMO потребуются два экземпляра или одна MIMO-модель с двумя кабельными выходами.
