Антенна 4G BS-1800-17 MIMO (Направленная, 2 х 17 дБ)

BS-1800-17 MIMO — это двойная антенна для модемов и 4G-роутеров с усилением 17 дБи, работающая в диапазоне частот 1800 МГц (LTE Band 3). Особенность этой модели заключается в том, что она состоит из двух независимых волновых каналов, закрепленных под углом 90° друг к другу при помощи мачтового кронштейна. Такая конструкция обеспечивает полную реализацию технологии MIMO с качественной кроссполяризационной развязкой.

Модель BS-1800-17 MIMO лучше всего подходит для усиления мобильного интернета при нахождении базовой станции в прямой оптической видимости.

Для чего нужна двойная антенна?

Технология MIMO (англ. Multiple Input Multiple Output) позволяет оператору принимать и передавать сотовый сигнал в двух независимых потоках. В 4G-сетях чаще всего используется разделение потоков по поляризации: радиоволны с горизонтальной и вертикальной поляризацией излучаются и принимаются единой антенной системой. Такая система в теории увеличивает скорость мобильного интернета в два раза!

Популярные модели модемов и LTE-роутеров поддерживают режим MIMO 2x2 и имеют два антенных входа для подключения кабелей. Чтобы задействовать двухканальный режим, нужно использовать двойную антенну (с двумя разъемами)!

Особенности двойного «волнового канала»

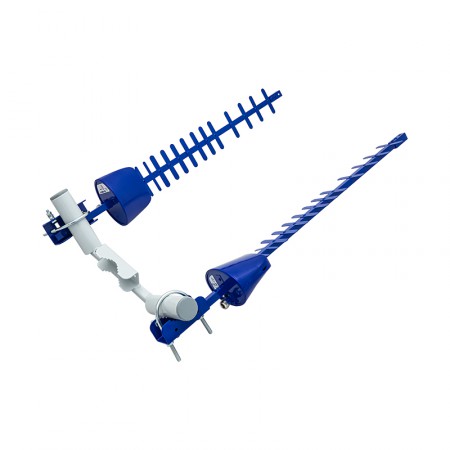

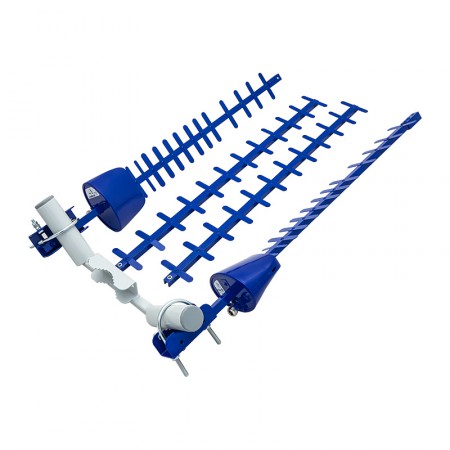

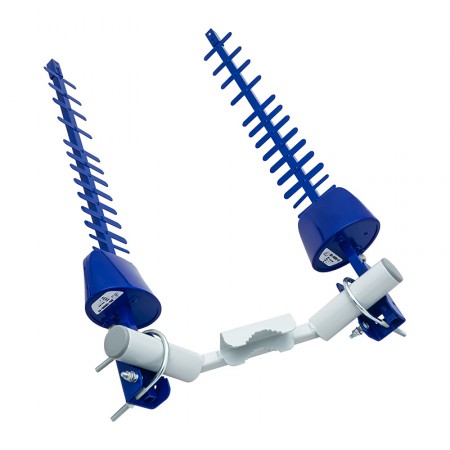

В основе BS-1800-17 MIMO используются два волновых канала (антенны Яги-Уда), которые размещены под прямым углом друг к другу. По отношению к горизонту излучающие элементы повернуты на +45° и -45°, что обеспечивает поддержку наклонной поляризации, которую обычно используют сотовые операторы. Как правило, на базовых станциях излучатели также имеют наклон 45°.

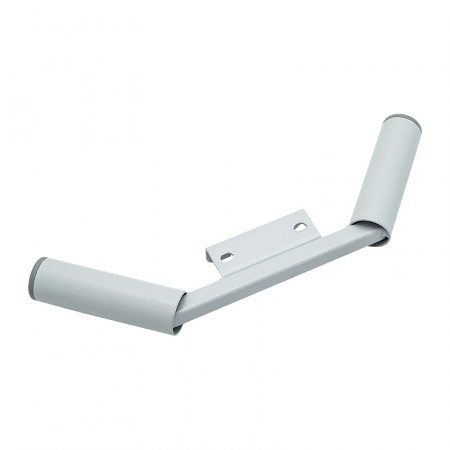

Каждая антенна имеет высокий коэффициент усиления 17 дБи и диаграмму направленности 26°. Длина излучателей в сборе — 1,2 м, а совокупный вес — около 1,3 кг. Волновые каналы устанавливаются на кронштейн КМ-2, который имеет стандартное крепление на выносную мачту или фасадный кронштейн Ø25–52 мм. На излучателях размещены стандартные ВЧ-разъемы N-female.

Основные преимущества:

• Поддержка стандарта LTE Band 3, который использует частотные диапазоны 1710–1785 МГц и 1805–1880 МГц. Этот 4G-стандарт получил широкое распространение в городах, пригородах и даже загородной местности;
• Высокий коэффициент усиления 17 дБи. Антенный комплекс эффективен на расстоянии 10–15 км от места установки;
• Волновое сопротивление 50 Ом (для сотовой связи), стандартные розетки N-female;
• Благодаря использованию двух независимых излучателей с пространственным разнесением, достигаются качественная развязка;
• Стоимость этого набора ниже, чем панельных антенн с аналогичными характеристиками.
