Антенна VIKA-1.1-800/2700N MIMO V2 (параболическая, 2х26дБ, 2хN-female)

Прямофокусная антенна Vika-1.1-800/2700N MIMO V2 ловит и усиливает слабый сигнал сотовой сети для скоростного интернета на большом расстоянии от вышки. Она работает со всеми российскими операторами в диапазонах 790–960 МГц и 1700–2700 МГц, которые покрывают стандарты 2G, 3G и 4G/LTE. Благодаря параболической конструкции и большому диаметру «зеркала», эта модель обеспечивает высокое усиление от 15 до 26 дБи.

Конструкция и принцип действия «параболика»

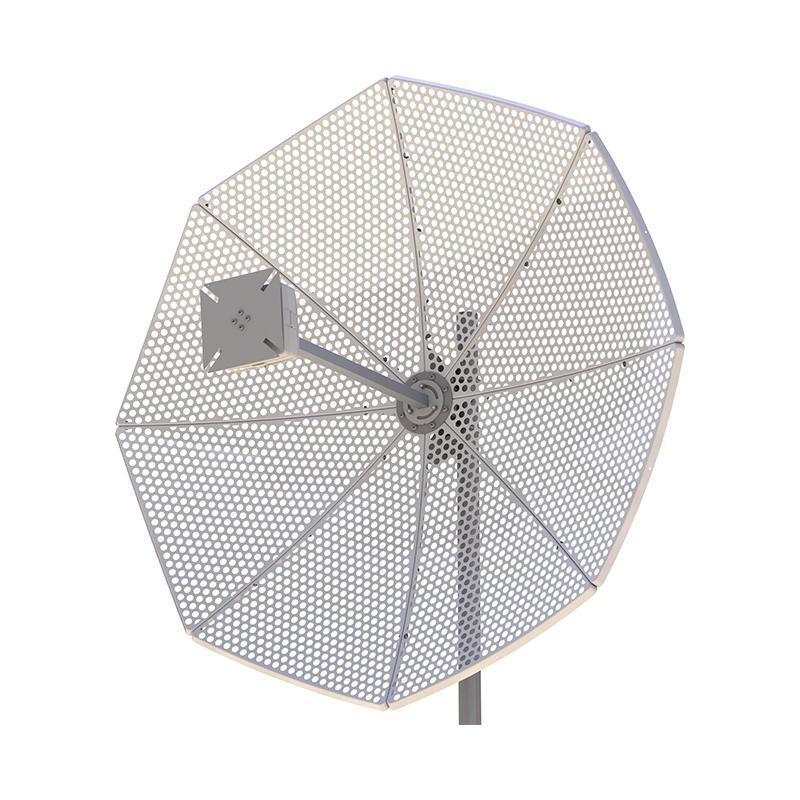

Конструкция состоит из двух главных компонентов: тарелки (зеркала) и облучателя. Зеркало принимает и отражает сигнал на облучатель. Это значительно усиливает полезный сигнал и отсекает помехи. Затем «собранный» сигнал поступает на кабельные выходы антенны и далее через ВЧ-кабели снижения передается на обрабатывающее устройство — ваш модем или 4G-роутер.

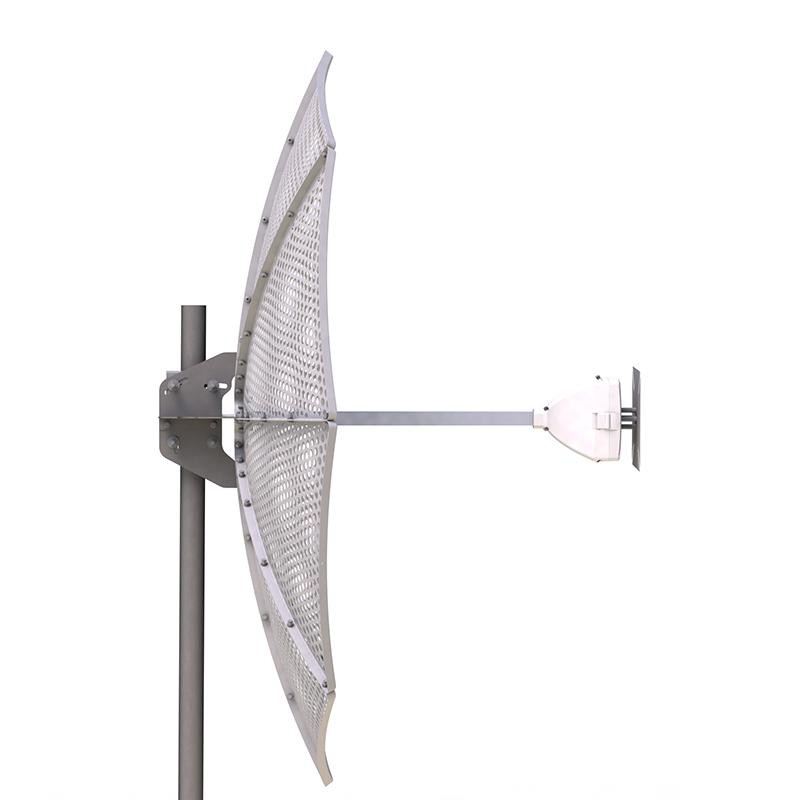

Антенна решает проблему слабого сигнала на удалении от инфраструктуры оператора, поэтому применяется в дачной и загородной застройке. Устройство крепится на выносную мачту или Г-образный кронштейн на фасад здания. Узел крепления поддерживает установку на опору Ø20–52 мм и допускает регулировку азимута (вокруг оси мачты) и угла места (вверх/вниз). Поляризация регулируется поворотом штанги облучателя.

На задней стороне штанги вынесены два стандартных коннектора N-female (розетки). Для каждой поляризации предусмотрен отдельный разъем, установленный на конце короткого отрезка провода.

Для того, чтобы установить антенну:

1. Соберите рефлектор из четырех сегментов;
2. Закрепите антенну на надежной опоре;
3. Направьте ее в сторону базовой станции;
4. Подключите два кабеля с разъемами N-male к выходам антенны. Кабельные сборки не входят в комплект поставки и покупаются отдельно;
5. Соедините противоположный конец кабелей с MIMO-входам вашего LTE-роутера, модема или сотового модуля;
6. Проведите точную настройку, вращая отражатель по горизонтали и вертикали на 1–2°, чтобы добиться максимальных показателей уровня сигнала (RSSI, RSRP) и качества (SINR, RSRQ) в настройках модема.

Технические характеристики, особенности и преимущества

Vika-1.1-800/2700N MIMO V2 относится к производительным антеннам, которые используются в качестве «последнего шанса» для усиления интернета в условиях низкого уровня сигнала. Эта модель поддерживает два диапазона частот (790–960 МГц и 1700–2700 МГц), что важно для загородной местности и районов, где операторы активно используют агрегацию с участием LTE-800 и LTE-900.

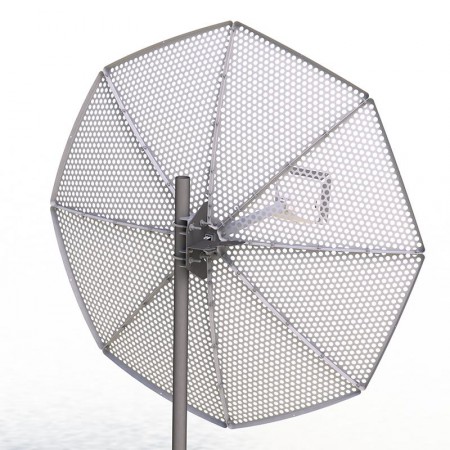

• Штампованный рефлектор с улучшенной точностью. Зеркало собирается из четырех оцинкованных стальных секторов, изготовленных методом штамповки. Такая конструкция обеспечивает более точную геометрию параболы по сравнению со сварной версией;
• Антенна обеспечивает усиление до 26 дБи. В высокочастотном спектре 1700–2700 МГц коэффициент усиления — 24–26 дБи, а в диапазоне 790–960 МГц — 15–18 дБи. Такие параметры позволяют устойчиво принимать сигнал от базовых станций, удаленных на 20–30 км в условиях прямой видимости;
• Параболическая антенна формирует узконаправленный луч. Ширина диаграммы — 18–21° в диапазоне 790–960 МГц. Диаграмма сужается до 7–11° на частотах 1700–2700 МГц. Это позволяет антенне эффективно фильтровать сигналы, принимая волны с выбранного направления и исключая боковые помехи от соседних станций или отражающих объектов;
• Технология MIMO 2x2 для повышения скорости. Облучатель поддерживает прием в двух поляризациях (вертикальная+горизонтальная или наклонная X-pol), что соответствует режиму MIMO в 4G-сетях. Два независимых канала повышают пропускную способность интернета. Развязка между портами на уровне 25–30 дБ предотвращает взаимные помехи;
• Стандартные N-разъемы (розетки). Антенна поставляется с коннекторами N-female, которые имеют прочное резьбовое соединение и стабильный импеданс 50 Ом. Отдельно выпускается версия с коннекторами SMA-male;
• Низкая парусность и устойчивость к ветровым нагрузкам. Сетчатая структура рефлектора пропускает воздух, снижая давление ветра на конструкцию. Крепление выдерживает серьезные порывы ветра. Полимерное покрытие и оцинковка предотвращают ржавение в приморских зонах и лесных районах;

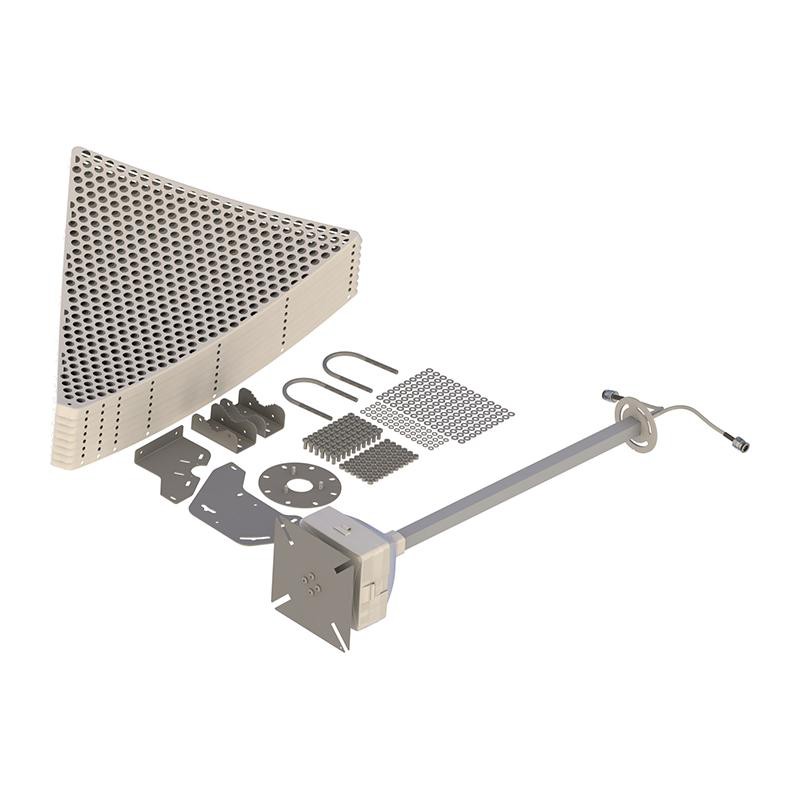

• Компактная упаковка для транспортировки. Разборная конструкция (зеркало из четырех сегментов) в разобранном виде помещается в коробку 610 x 610 x 150 мм. Изделие легко перевозить даже в обычной легковой машине. Сборка занимает 20–30 минут по прилагаемой инструкции;
• Широкий температурный диапазон от -50°C до +80°C. Все элементы антенны устойчивы к пыли, воде и экстремальным температурам. Антенна работает в любых климатических условиях России.
