Антенна GSM BS-700/2700-17-S75 (Секторная, 14-17 дБ)

Мультидиапазонная секторная антенна BS-700/2700-17-S75 применяется с оборудованием операторов связи и в системах усиления индустриального класса для создания обширных зон покрытия. Эта модель поддерживает стандарты связи на частотах от 700 до 2700 МГц, принимая и излучая сигнал в горизонтальном секторе 68–75°. Высокое усиление антенны (до 17 дБи) гарантирует качественную связь с абонентами, находящимися в зоне обслуживания.

Общая секторная антенна для нескольких поколений связи

Модель BS-700/2700-17-S75 спроектирована для работы с мультидиапазонными радиомодулями и усилителями мобильного сигнала. С помощью одной антенны можно принять и передать сигнал множества стандартов GSM/3G/4G, а также бэндов 5G на низких частотах.

• Поддержка частот 790–960 МГц и 1700–2700 МГц. В этих диапазонах работают все основные мобильные сети GSM (бэнды 3/8), UMTS (бэнды 1/8) и LTE (бэнды 1/3/7/8/20/38/40). Ожидается, что со временем мобильные сети на этих частотах будут обновлены до 5G-инфраструктуры. Сегодня эта антенна подходит для самого широкого круга сотовых устройств: радиомодулей БС, промышленных систем с репитерами и гибридных DAS-систем;
• Секторная диаграмма направленности 68–75°. Наиболее широкий угол обзора антенна имеет на низких частотах 790–960 МГц, наиболее узкий — в верхнем диапазоне 1700–2700 МГц. Секторная ДН применяется, чтобы обеспечить связью множество абонентов, находящихся в заранее известной зоне;
• Узкая диаграмма по вертикали 8–15°. Вертикальная диаграмма более узкая, что требует грамотного размещения и настройки положения корпуса. Секторные антенны данного типа обычно монтируются на высокой опоре и размещаются под углом к поверхности земли, что обеспечивает равномерное распределение сигнала на большое расстояние (сигнал «расстилается» по земле);
• Коэффициент усиления 14–17 дБи. Ограниченная ДН формирует более мощный луч излучения, позволяя обслуживать клиентов на существенном расстоянии. Эффективность антенны напрямую зависит от ее правильного размещения и корректно подобранной мощности подключаемого радиомодуля;
• Низкие потери сигнала. Изделие обладает низким коэффициентом стоячей волны (не более 1,8) в обоих поддиапазонах частот. Отношение вперед/назад — не ниже 20 дБ, что обеспечивает отличную «концентрацию» сигнала с передней стороны и минимальное излучение с обратной стороны корпуса;

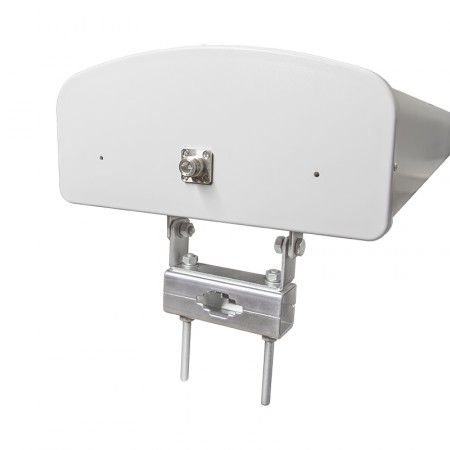

• Вертикальная поляризация и N-разъем. Излучатель поляризован вертикально, что является стандартным решением для радиосистем. ВЧ-разъем N-female (розетка) размещен с нижней стороны корпуса — это стандартный соединитель 50 Ом для систем радиосвязи.

BS-700/2700-17-S75 рассчитана на работу с сигналом мощностью до 50 Вт. Обычно к ней подключаются радиомодули базовых станций или усилители связи индустриального класса. Также возможно применение с точками доступа WiFi в диапазоне 2,4 ГГц (например, в составе решений WISP-провайдеров).

Мачтовый крепеж и всепогодное исполнение

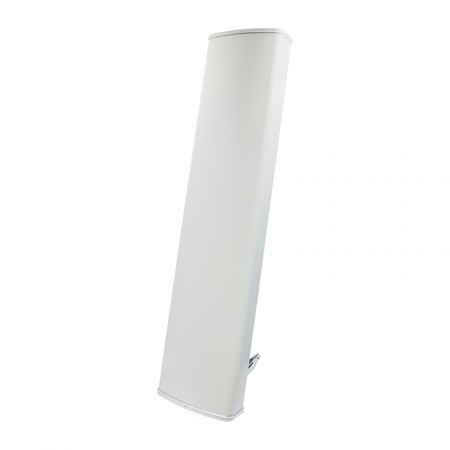

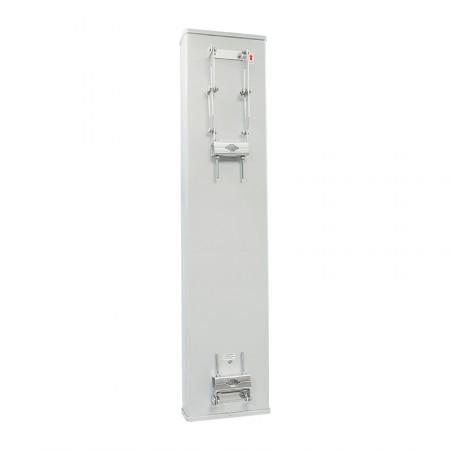

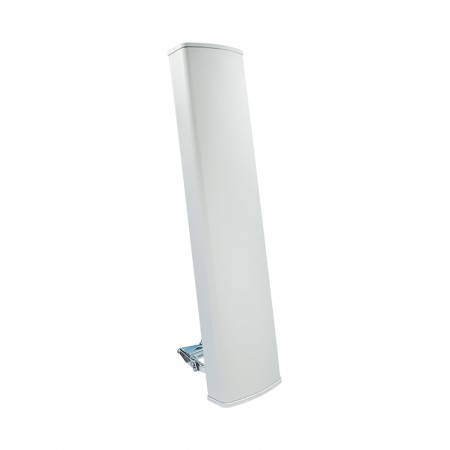

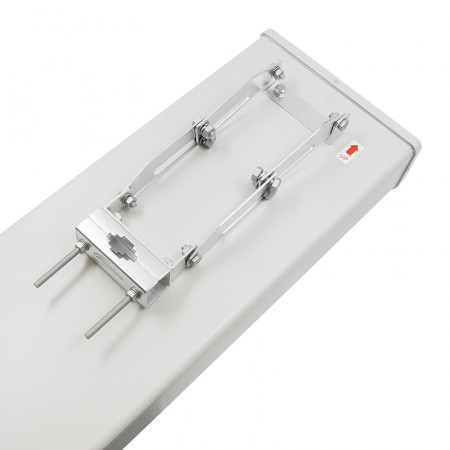

Корпус антенны в высоту достигает 1,3 м, а в ширину — почти 30 см. Вес антенны с учетом креплений составляет около 7,5 кг. Крепеж поддерживает установку на мачтовые опоры. За счет регулируемых расстояний можно разместить плоскость антенны под разным углом к горизонтальной плоскости. Обычно антенна размещается на открытых площадках (на вышках сотовой связи), но также возможен монтаж в ангарах, павильонах, на складах и в других просторных локациях.

Чувствительные излучающие элементы закрыты ПВХ-корпусом серого цвета. Материал не деградирует от солнечного света, охлаждения и нагрева (рабочая температура — от -40°С до +65°С). Корпус обеспечивают защиту от пыли и влаги в соответствии с классом IP65. Таким образом, антенну можно монтировать на улице без дополнительной герметизации.

Чтобы купить BS-700/2700-17-S75, нажмите «В корзину» и завершите формирование заказа. Наши менеджеры и эксперты всегда ответят на вопросы об усилении связи по телефону 8-800-3333-965, а также при необходимости подготовят для вас персональный проект!
