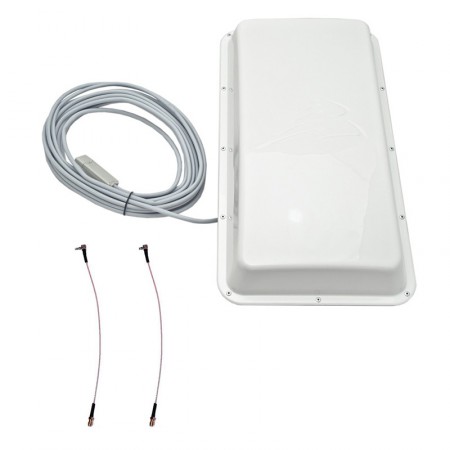

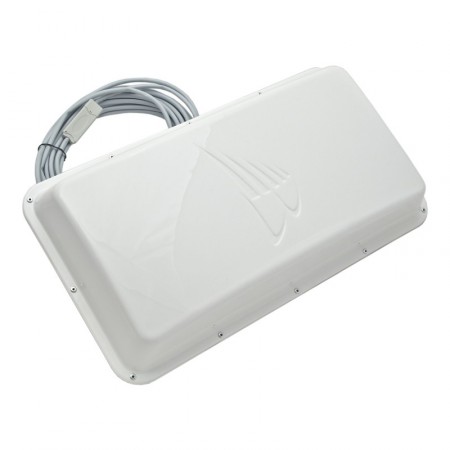

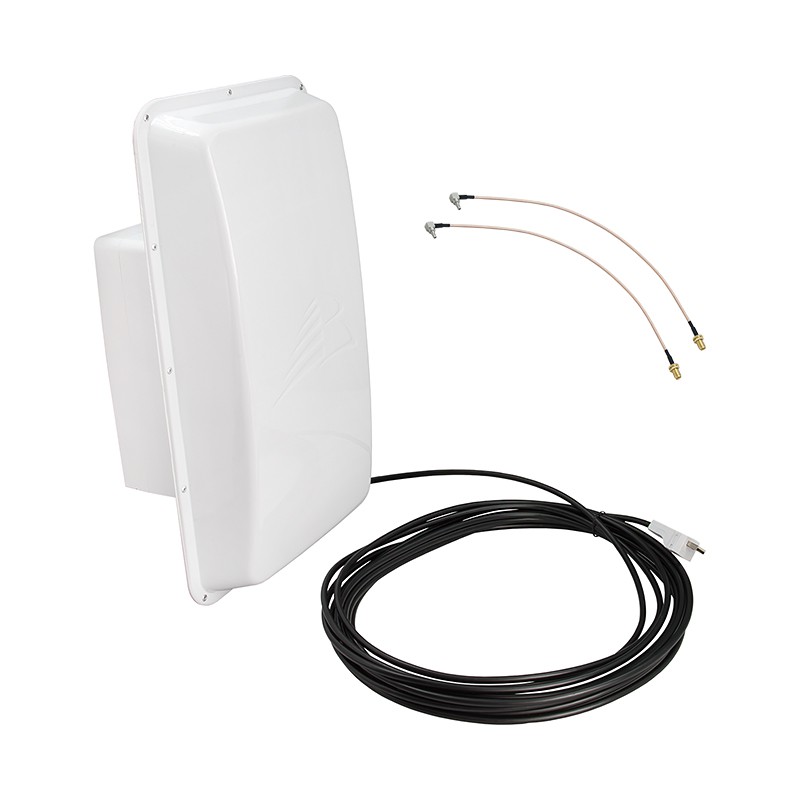

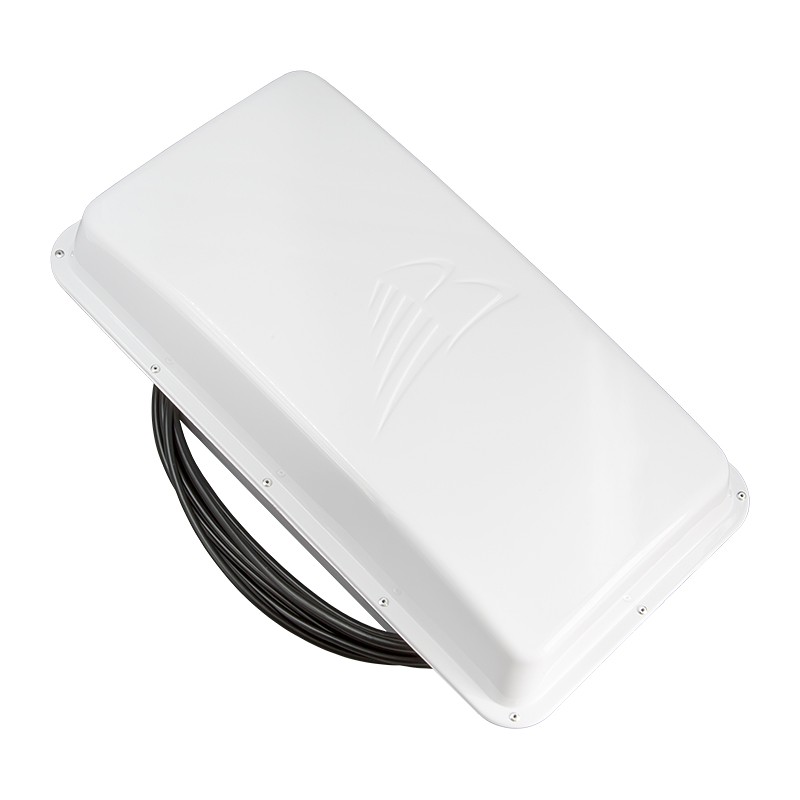

Антенна ASTRA 3G/4G MIMO USB BOX (Панельная, 2 х 15 дБ, USB 10 м., 2xCRC9)

В помещении модем ловит слабо, а прокладывать длинный радиокабель от уличной антенны не хочется из-за потерь сигнала? Серия USB BOX решает эту проблему! С ее помощью вы можете разместить модем в герметичном боксе и подключить к антенне с использованием коротких пигтейлов. Антенна с USB-удлинителем передает цифровой сигнал без потерь. Модель ASTRA 3G/4G MIMO USB BOX обеспечивает усиление до 15 дБи, а комплектные пигтейлы CRC9 совместимы с устройствами Huawei, Olax и других производителей.

Принцип работы без высокочастотного кабеля

Внутри герметичного бокса располагается USB-порт для модема и разъемы SMA-male для подключения пигтейлов. Процесс выглядим следующим образом:

1. Сигнал от базовой станции оператора поступает на панельную антенну;
2. Разъемы SMA внутри гермобокса соединяются с модемом комплектными адаптерами (пигтейлами). Расстояние до модема — всего несколько сантиметров, что практически сводит на нет потери радиосигнала;
3. Модем подключается к сотовой сети. Данные передаются по USB-удлинителю длиною 10 м до вашего компьютера или совместимого WiFi-роутера.

Отсутствие длинного коаксиального кабеля исключает затухание, характерное для систем с раздельным размещением оборудования на улице и в помещении. При установке модема на улице удается использовать весь потенциал антенны — усиление 10–15 дБи на канал.

Конструкция и параметры усиления

Модель ASTRA 3G/4G MIMO USB BOX поддерживает широкий диапазон частот и работает со всеми мобильными стандартами LTE, принятыми в России.

• Рабочие диапазоны 790–960 МГц и 1700–2700 МГц. Антенна полностью универсальна и подходит для городских и загородных стандартов 4G-интернета. Используя модель ASTRA, вам не нужно знать, на какой частоте работает ваш оператор;
• Усиление на уровне 10–15 дБи. Высокий коэффициент усиления позволяет принимать слабый сигнал на большом расстоянии от населенных пунктов. Панельная антенна намного эффективнее, чем встроенные приемники модемов и смартфонов;
• Технология MIMO 2x2. Технология MIMO использует два независимых канала, разделенных по поляризации. Оператор передает два по-разному поляризованных сигнала, что удваивает пропускную способность. Технология поддерживается в большинстве мобильных сетей;
• Секторная диаграмма направленности. Рабочий сектор антенны колеблется в диапазонах 37–70° и 40–60°. Антенну удобно настраивать, поскольку ее достаточно примерно направить в сторону, где находится сотовая вышка оператора или откуда приходит отраженный сигнал;

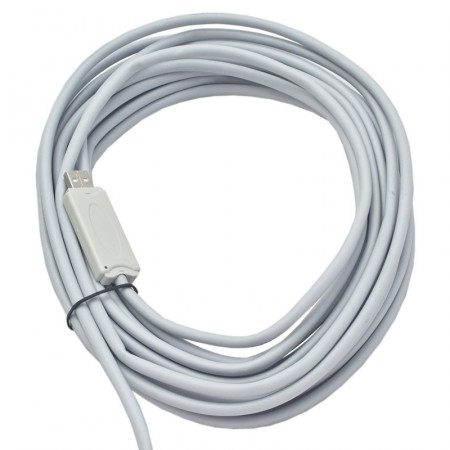

• Встроенный USB-удлинитель 10 м. Уличный кабель черного цвета устойчив к ультрафиолету, низким температурам и влаге;

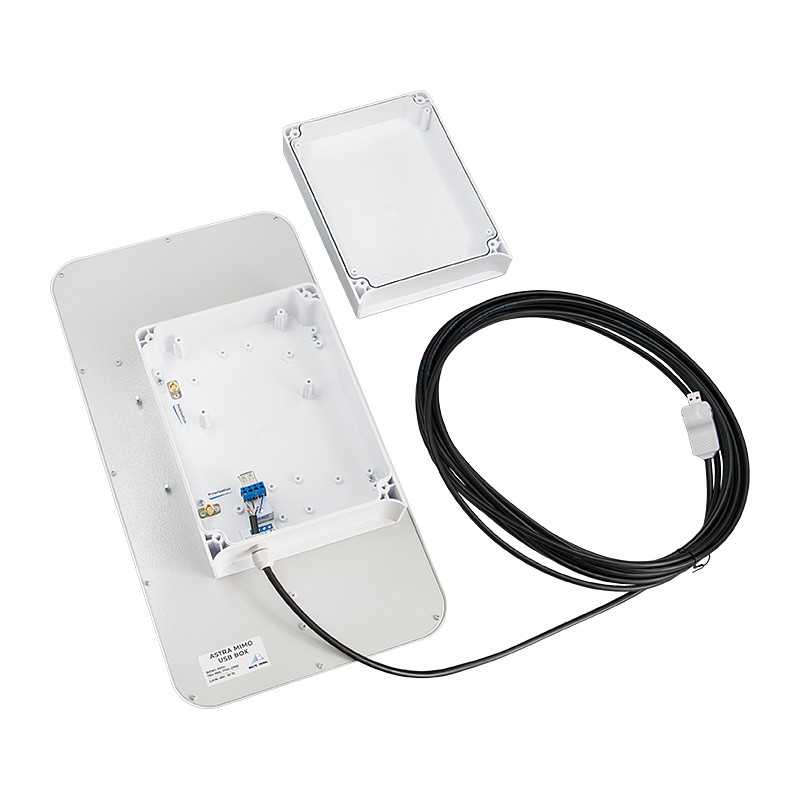

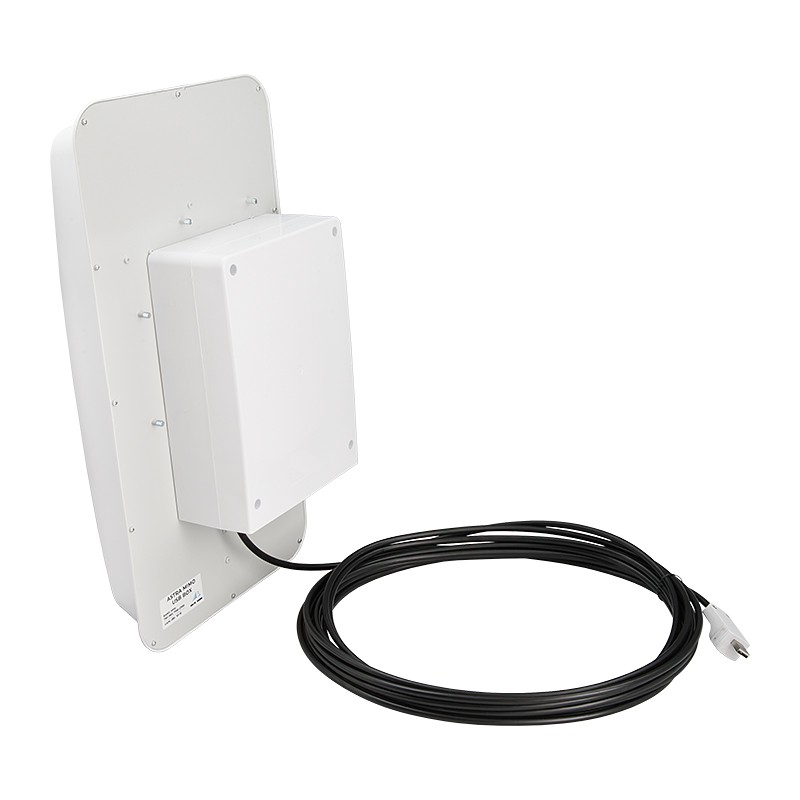

• Герметичный бокс для оборудования. Защитный кожух из АБС-пластика надежно укрывает модем. Гермоввод не допускает проникновения влаги и пыли внутрь корпуса. Уплотнитель крышки (силиконовый профиль) обеспечивает высокий класс защиты IP67.

Совместимые модемы и пигтейлы в комплекте

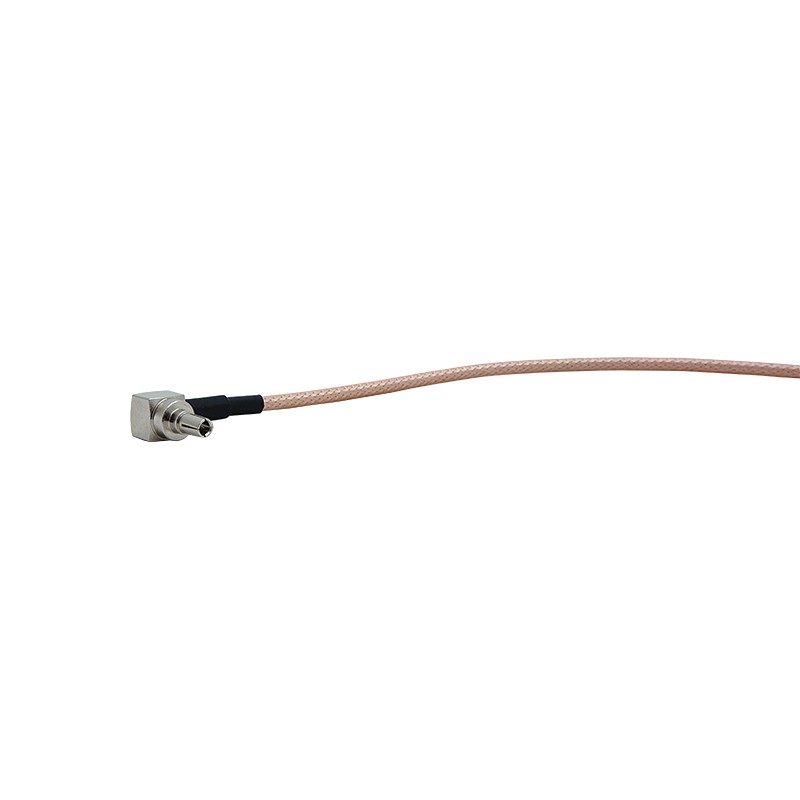

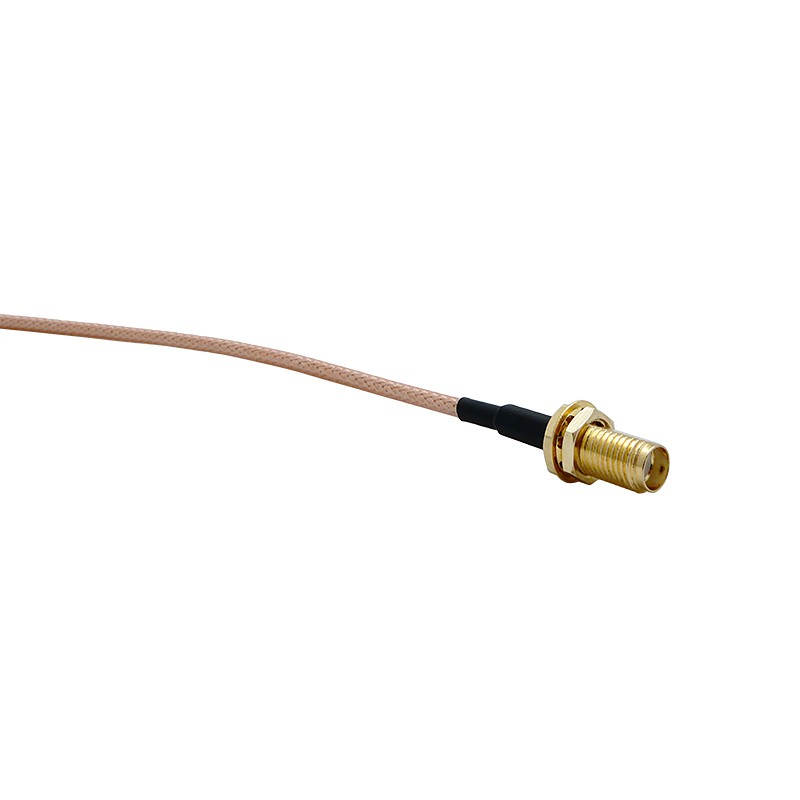

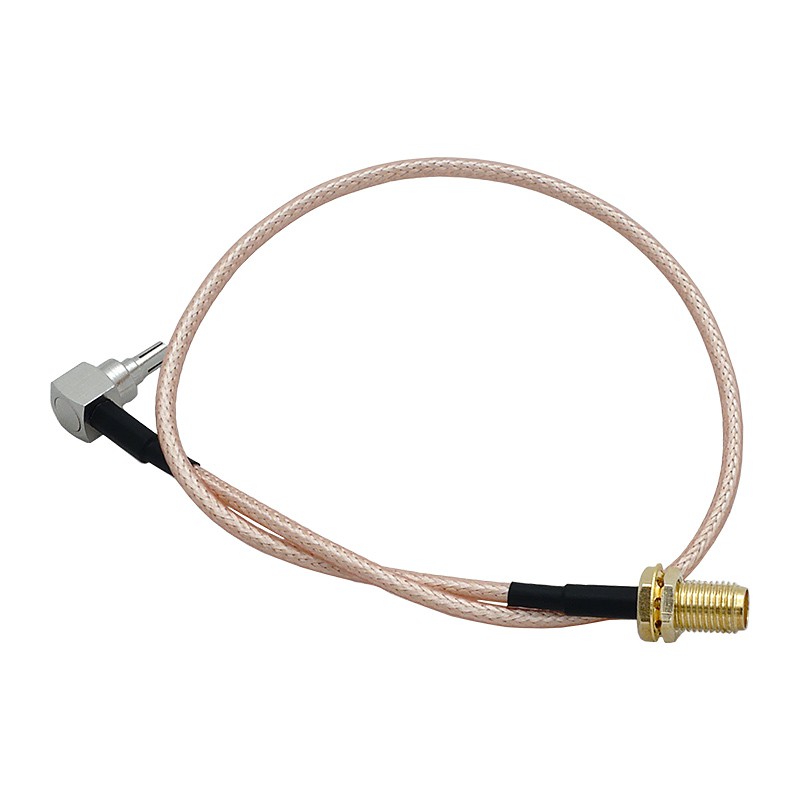

Комплектные пигтейлы SMA-female — CRC9 совместимы с популярными модемами Huawei и других производителей. Длины переходников (30 см) достаточно для удобного соединения внутренних разъемов SMA-male с боковыми входами «свистков».

Среди наиболее известных моделей с разъемами CRC9:

• Huawei E3272, E3372h-153, E3372h-320;
• Brovi E3372-325;
• OLAX F90.

Для моделей других производителей может понадобиться версия с другим набором пигтейлов, например, с разъемами TS9.

Хотите усилить сигнал на модеме с помощью наружной антенны? Используйте боксовую версию ASTRA 3G/4G MIMO USB BOX с пигтейлами CRC9! Для получения консультации позвоните по телефону 8-800-3333-965 или нажмите «Заказать звонок».
