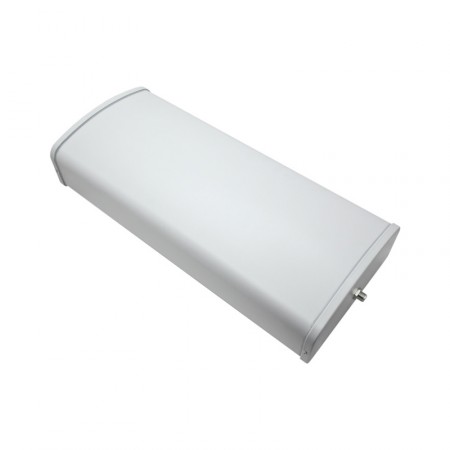

Секторная антенна BS-900-12-S90 от компании Baltic Signal разработана для использования в профессиональных комплексах оборудования, например, в сотовых вышках операторов или системах усиления связи (СУСС) промышленного класса. Эта модель поддерживает частотный диапазон 860–960 МГц и работает в секторе 90°. Чтобы создать сплошное сотовое покрытие, необходимо установить четыре экземпляра антенны на одной опоре.
С каким оборудованием используются секторные антенны?
Модель BS-900-12-S90 может применяться с различными источниками ВЧ-сигнала, однако чаще всего она устанавливается в составе БС операторов или промышленных систем усиления, рассчитанных на стандарты GSM-E900, UMTS-900 и LTE Band 8. Коэффициент усиления — 12 дБи, максимальная подаваемая мощность — 100 Вт.
- В составе базовой станции антенна принимает сигнал абонентских устройств и распространяет сигнал сотовой связи. Угол обзора 90° по горизонтали и 15° по вертикали позволяет направить сигнал в сторону земли и исключить его рассеивание в неприоритетных плоскостях;
- При подключении к репитеру или бустеру (линейному усилителю) BS-900-12-S90 выступает в роли «раздатчика» сигнала, создавая зону уверенного приема. При определенных обстоятельствах возможно использование этой антенны в качестве донорной (для прием сигнала от нескольких базовых станций в округе).
В отличие от панельных излучателей и волновых каналов, секторные антенны имеют диаграмму направленности не овальной (вытянутой), а более веерообразной формы. Благодаря этому свойству, возможно создание сплошного покрытия при монтаже четырех антенн «бок об бок» (90° × 4 = 360°).
Особенности монтажа и эксплуатации

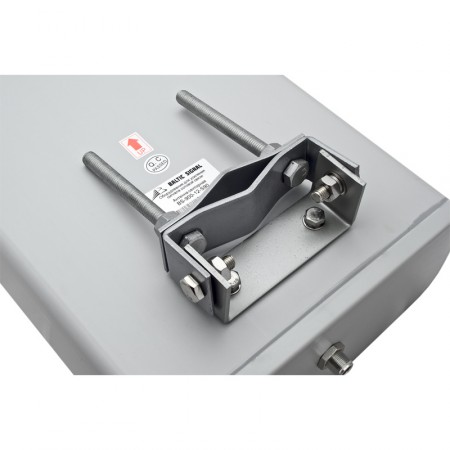

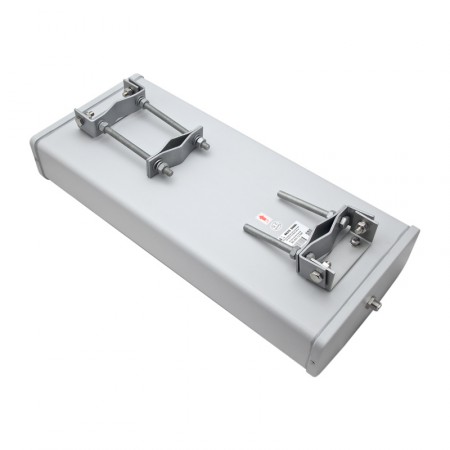

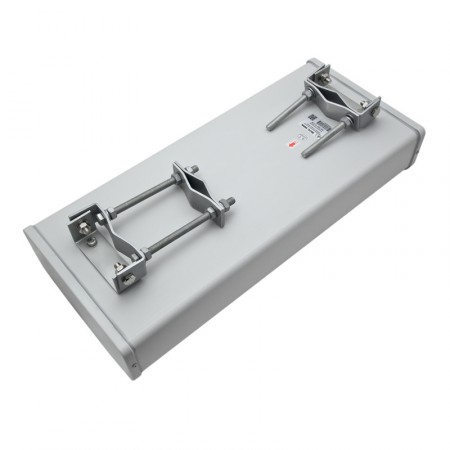

Надежное крепление рассчитано на антенную опору, которой может выступить обычный столб, специальная мачта или конструкция (сотовая башня). На корпус выведен стандартный ВЧ-разъем N-female для подключения кабеля снижения. Корпус защищен по классу IP67 и имеет высокую защиту от влаги и пыли. Допускается эксплуатация как при высоких, так и низких температурах (от -45°С до +70°С).
Наиболее частыми объектами для монтажа секторных антенн являются:
- Открытые площади, большие незанятые пространства;
- Выставочные комплексы, концертные площадки, музыкальные и спортивные стадионы;
- Крыши зданий (при монтаже БС операторов);
- Склады, павильоны и другие помещения ангарного типа.
Чтобы приобрести оборудование, положите товар в корзину и завершите оформление заказа онлайн. Мы всегда готовы помочь с выбором антенн и усилителей связи по телефону 8-800-3333-965 или через чат!
| Характеристики | |
| Частотный диапазон | 860–960 МГц |
| Коэффициент усиления | 12 дБи |
| Ширина диаграммы направленности в горизонтальной плоскости | 90° |
| Ширина диаграммы направленности в вертикальной плоскости | 15° |
| Поляризация | вертикальная |
| Волновое сопротивление | 50 Ом |
| КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,5 |
| Разъем | N-female |
| Максимальная подводимая мощность | 100 Вт |
| Степень защиты оболочки | IP67 |
| Диапазон рабочих температур | от -45°С до +70°С |
| Размер (с креплением) | 670 x 300 x 185 мм |
| Вес | 6 кг |
