Антенна GSM Антей-906 (круговая, кабель 3м., SMA)

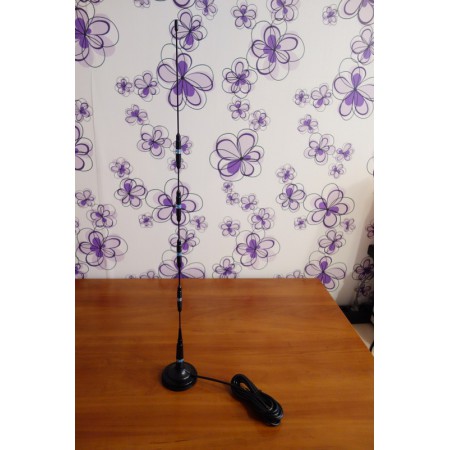

Антей-906 — антенна кругового действия для сотовой связи стандарта GSM: нижний рабочий участок спектра лежит в районе 900 МГц, верхний — 1800 МГц. Круговая диаграмма исключает необходимость целиться в сторону вышки — сигнал ловится вне зависимости от того, куда развернут корпус. В основании — магнитный диск, от которого тянется кабель длиной 3 метра с разъемом SMA-male.

Для чего предназначена антенна?

Платежные терминалы, банкоматы и системы сигнализации часто устанавливают там, куда сотовый сигнал доходит ослабленным: подвалы торговых центров, металлические корпуса вендинговых автоматов, помещения с толстыми стенами. Встроенный приемник внутри такого оборудования часто не справляется: сигнал технически есть, но он изолирован металлическим корпусом или недостаточно стабилен для устойчивой передачи данных.

Антей-906 выносит точку приема за пределы корпуса. Магнит фиксирует устройство сверху терминала, на кожухе автомата или любой другой металлической поверхности, а трехметровый запас кабеля позволяет протянуть его до разъема аппаратуры без наращивания.

Элементы излучателя рассчитаны на резонанс в диапазонах 872–960 МГц и 1710–1885 МГц. В этих полосах запущены российские GSM-сети, а также два стандарта LTE (B3 и B8).

Конструкция и принцип усиления

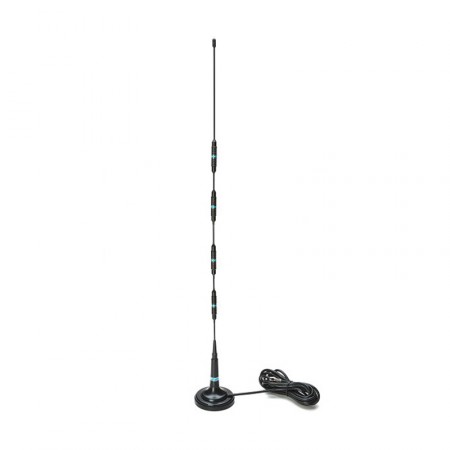

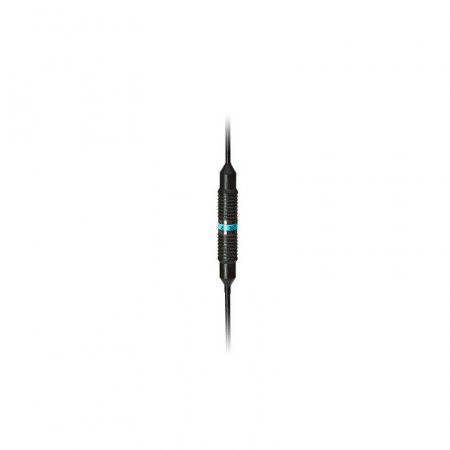

В основе антенны лежит коллинеарная схема: четыре излучающих элемента расположены последовательно вдоль стержня. Их совместная работа формирует диаграмму направленности, сжатую по вертикали и круговую по горизонтали. Благодаря этому ориентировать антенну в сторону базовой станции не требуется — она одинаково эффективно работает во всех направлениях.

Производитель антенны заявляет коэффициент усиления на уровне 13,5 дБ. Уровень КСВ не превышает 1,9 — большая часть принятой энергии доходит до входа подключенного прибора без существенных потерь на отражении.

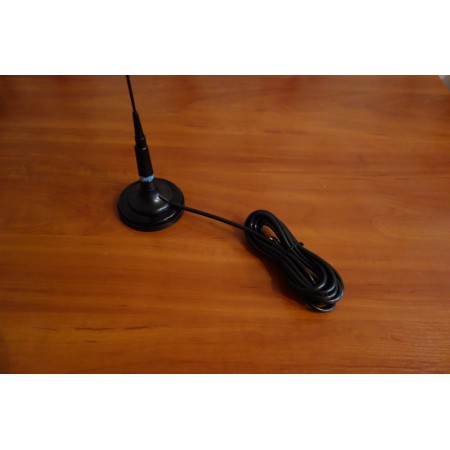

• Магнитное крепление в основании. Магнитный диск имеет диаметр 75 мм. Работает и в помещении, и снаружи: крепление держит устройство при ветре до 150 км/ч. Подходит для фиксации на крышах банкоматов, аппаратов вендинговой торговли и спецтехнике;
• Суммарная высота — 71 см. Высота без магнитного основания — 67 см. Такой рост накладывает свои ограничения. В тесном отсеке терминала стержень может не уместиться, а на открытой местности заметная высота повышает риск случайного удара или намеренной порчи. Рекомендуем заранее рассчитать место установки и убедиться, что над монтажной поверхностью достаточно свободного пространства;
• Привычный SMA-коннектор. Подключается устройство разъемом SMA-male — стандартным коннектор для GSM-модулей, терминалов и охранных панелей. Длина встроенного кабеля — 3 м.

Область применения

Малый вес и легкий монтаж делают модель Антей-906 удобной для следующих сценариев:

• Платежные терминалы и банкоматы;
• Вендинговые и торговые автоматы;
• Охранная и пожарная сигнализация с GSM-каналом;
• Удаленные телеметрические узлы и контроллеры.

Изделие спроектировано и выпускается в России предприятием ООО «Компания Антей». Локальное производство дает контроль над качеством сборки на каждом этапе — то, чего часто недостает бюджетным копиям схожей формы.

Оформите заказ на Антей-906 через корзину на сайте! Нужна консультация по совместимости с конкретным оборудованием или подбору переходника? Звоните 8-800-3333-965.
