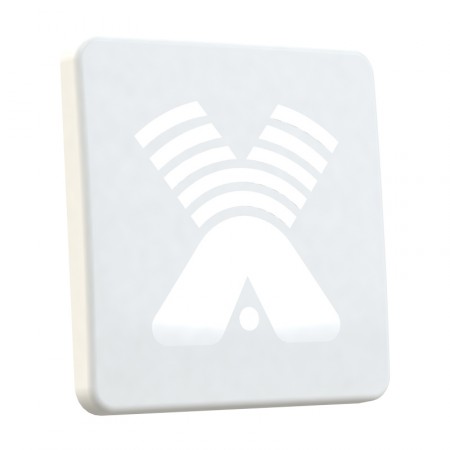

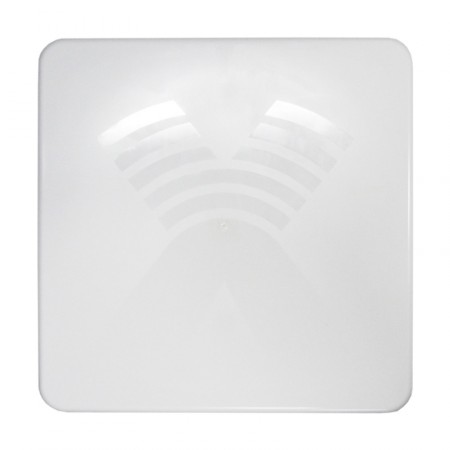

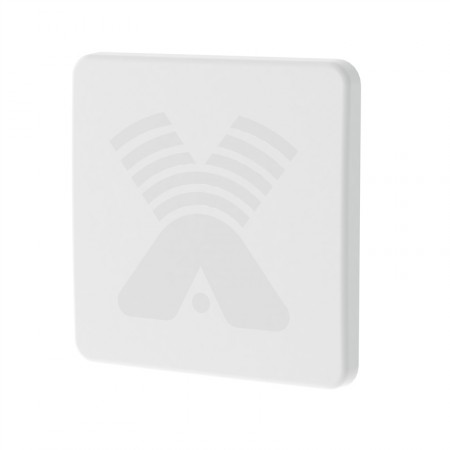

Панельная антенна ZETA (Зета) предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 3G (UMTS 2100)
- 4G (WIMAX, LTE 2600)
- 4G (LTE 1800)

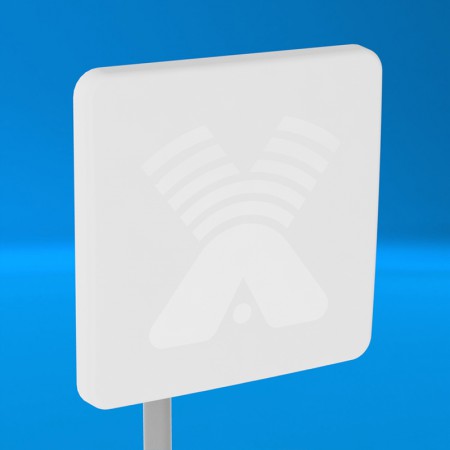

ZETA является узконаправленной антенной и подходит загородом на больших расстояниях от базовой станции 3G/4G. Тип антенны – синфазная полосковая решетка. Все металлические излучатели решетки надежно укрыты от осадков в герметичный пластиковый корпус. В отличие он аналогов, антенны завода Антекс имеют надежный, 100% герметичный корпус.

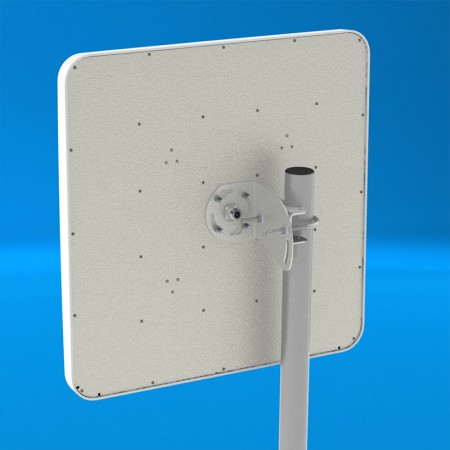

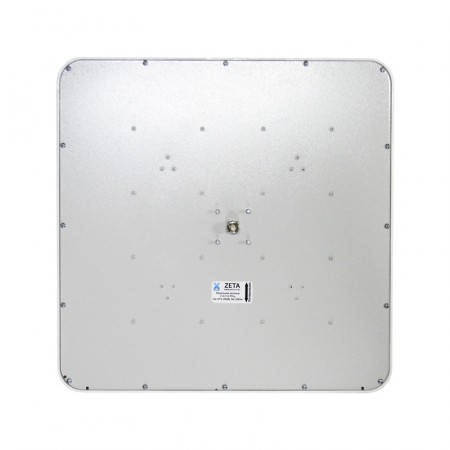

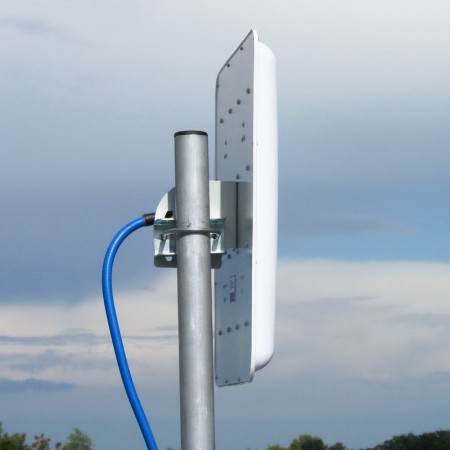

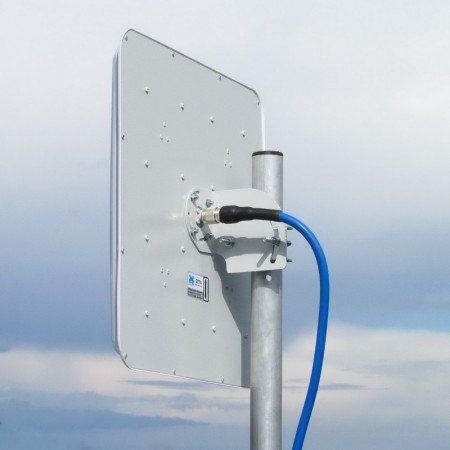

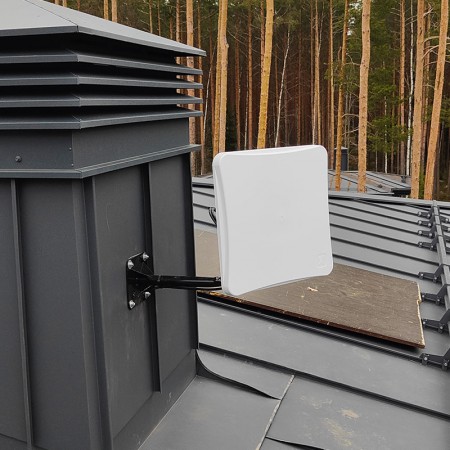

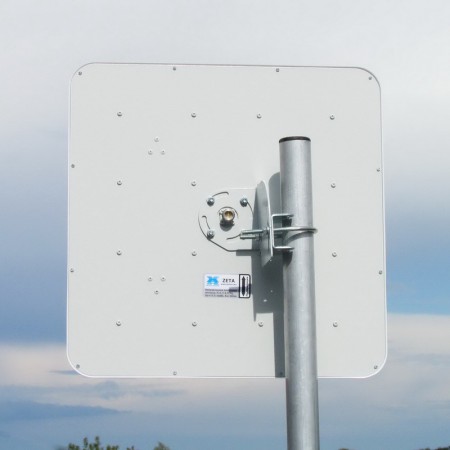

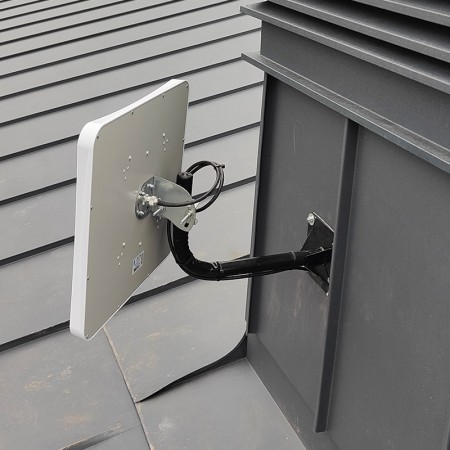

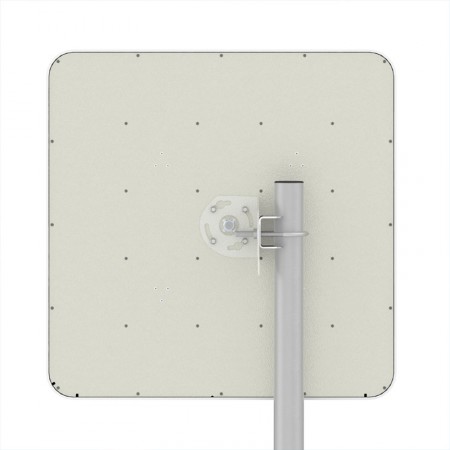

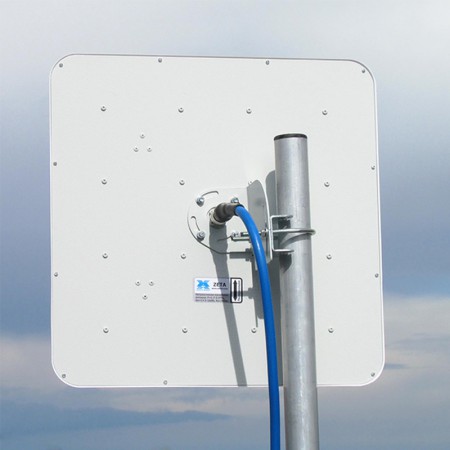

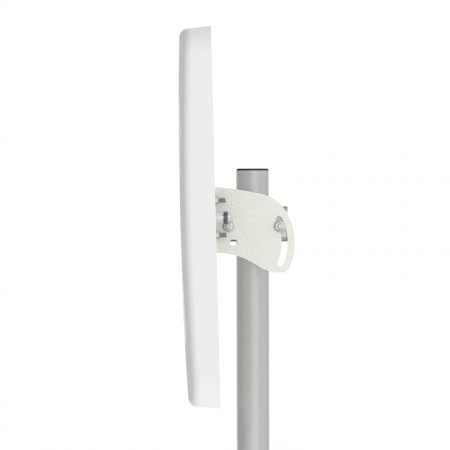

Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и выход его из строя. Прилагаемый крепёжный узел антенны позволяет закрепить её на вертикальной трубе (мачте) или на фасадном кронштейне. После установки крепежный узел антенны позволяет отрегулировать её по горизонтали и вертикали.
Для подключения антенны к роутеру необходима кабельная сборка (кабель с установленными разъемами).
Для подключения антенны к модему необходима кабельная сборка и переходник (пигтейл).
Приводим таблицу применяемых пигтейлов
| Модель модема | Тип пигтейла |
|
Huawei e392, e5372, e5776, e589, e5573, e8372, e8278
ZTE MF823, MF825, MF831, MF90, MF910l |
SMA-female - TS9 |
|
Huawei e352, e3131, e3272, e3276, e3372 |
SMA-female - CRC9 |
|
LU-150/156, ZTE MF180, ZTE MF192, Е1550 (требуется разборка модемов) |
SMA-female - MS156 |
Диаграмма направленности антенны
| Частота | ||||||||
| 1750МГц | 1850МГц | 1950МГц | 2140МГц | 2350МГц | 2450МГц | 2550МГц | 2650МГц | |
| Горизонтальная плоскость, вертикальная поляризация (основная) |
 |
 |
 |
 |
 |
 |
 |
 |
| Вертикальная плоскость, вертикальная поляризация (основная) |
 |
 |
 |
 |
 |
 |
 |
 |
Зависимость КСВ от частоты
Антенна 3G/4G ZETA (Панельная, 18-20 дБ) - инструкция [PDF, ~530Kb]
| Характеристики | |
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление в диапазоне LTE 1800, дБ | 17,5 |
| Усиление в диапазоне 3G (1900 - 2200), дБ | 18-19 |
| Усиление в диапазоне WIFI (2400), дБ | 19,5 |
| Усиление в диапазоне 4G (LTE 2600), дБ | 20 |
| Ширина ДН в Н-плоскости, град | 20 |
| Ширина ДН в Е-плоскости, град | 20 |
| Входное сопротивление, Ом | 50 |
| КСВ в диапазоне LTE 1800, не более | 1.6 |
| КСВ в диапазоне 3G/4G/WIFI, не более | 1.4 |
| Допустимая мощность, Вт | 50 |

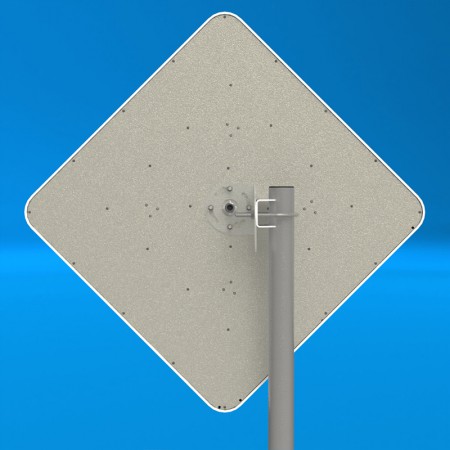

| Поляризация | вертикальная/горизонтальная |
| Масса в сборе, г | 2500 |
| Крепление | хомут под мачту диаметром 20-50 мм |
| Габаритные размеры без крепления, см | 38 х 38 х 6 |
| Макс. скорость ветра, м/сек | 20 |
| Разъем | 1 х N-female |
| Материал защитной коробки | ABS-пластик |
| Материал антенны | оцинкованная сталь |
| Материал крепления | оцинкованная сталь |
| Доставка и гарантия | |
| Доставка по Москве | 700 руб., 1–2 дня |
| Доставка по СПб | 700 руб., 1–2 дня |
| Доставка по России | 700 руб., 3–7 дней |
| Оплата | наличными / картой / по счёту с НДС |
| Манибек | 14 дней |
| Гарантия | 12 месяцев |
| Техподдержка | Будни 9-18 |
| Установка под ключ | Москва, СПб от 5000 руб. |
| Технология | |
| SISO | SISO |
| Разъём | |
| N-type | N-type |
