Параболическая антенна VIKA-27 MIMO BOX (прямофокусная, 2 x 27 дБ, USB 10 м., 2xU.FL/IPX)

Цена: 12 900 р.
Скидка: По запросу
Категория: Антенны Антэкс
Наличие: Под заказ

Артикул: 3611

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Параболическая антенна Антэкс с усилением до 27 дБи, оснащенная герметичным боксом для установки модема форм-фактора Mini PCI-e. Гермобокс совмещен с облучателем антенны, что делает установку оборудования и коммутацию с USB-интерфейсом максимально простыми и быстрыми. Модель VIKA-27 MIMO BOX служит для приема 4G-интернета в самых сложных загородных условиях при критически низком уровне входного сигнала.

Параболическая антенна в боксовом исполнении

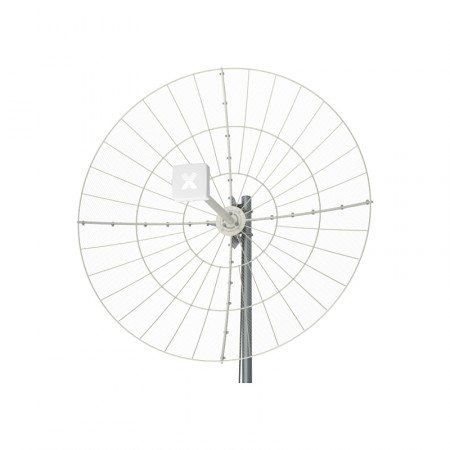

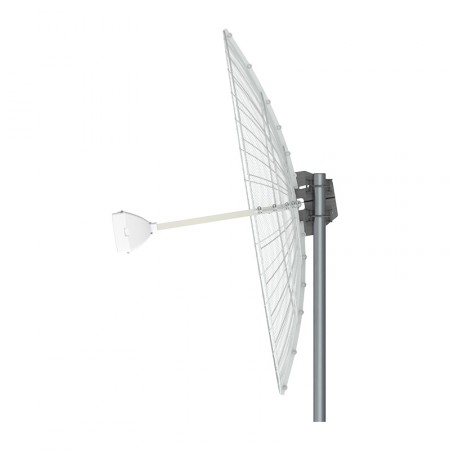

VIKA-27 MIMO BOX имеет параболическую прямофокусную конструкцию со специально модифицированным облучателем. Корпус облучателя совмещен с герметичным боксом, в который может быть установлен модем формата Mini PCI-e (с антенными разъемами U.FL).

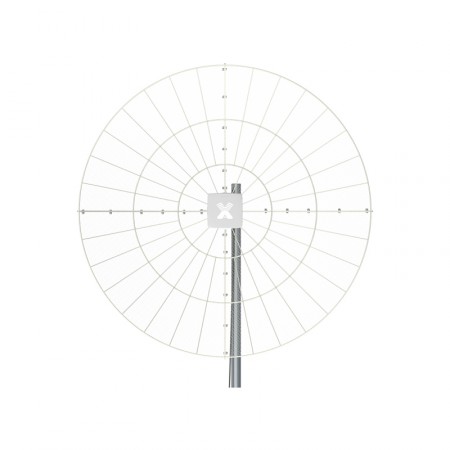

Усиление антенна достигает 27 дБи — очень высокого показателя, который недоступен большинству излучателей других типов (панельных, Яги и прочих). «Параболик» способен установить соединение с базовой станции на расстоянии многих километров, в зоне радиотени и на границе действия мобильной сети. Выдающиеся показатели достигаются большим диаметром сетчатого «зеркала» — свыше 1 м.

Благодаря диапазону рабочих частот от 1700 до 2700 МГц, антенна работает со многими популярными стандартами 3G/4G-интернета. К списку поддерживаемых «бэндов» относится B1 (2100 МГц), B3 (1800 МГц), B7 (2600 МГц) и некоторые другие. Отражатель и облучатель рассчитаны на работу в режиме MIMO 2x2 (двойная поляризация).

При использовании антенны необходимо учитывать, что она обладает достаточно узким сектором приема и излучения. Ширина диаграммы направленности — 6–10° (в зависимости от рабочей частоты). Для полной эффективности нужно «сфокусировать» прием на источнике сигнала, а для этого желательно наличие прямой видимости до базовой станции оператора.

Большой популярностью «параболики» пользуются в небольших населенных пунктах и на отдельных объектах, таких как:

  • Дачные и коттеджные поселки, садоводства;
  • Частные дома, отдельные хозяйства;
  • Производства, складские помещения, ангары, размещенные в загородной местности.

Модемы Mini PCI-e для интеграции в гермобокс

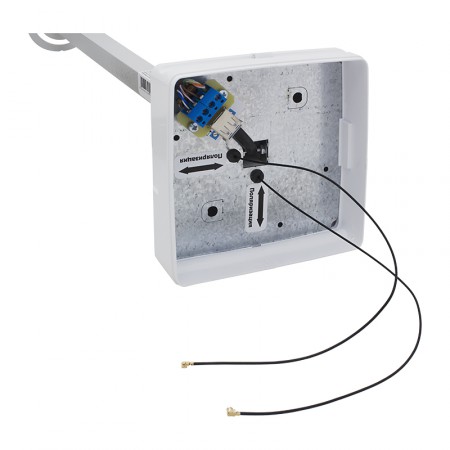

VIKA-27 MIMO BOX снабжена удлинителем USB длиною 10 м. Внутрь гермобкса для подключения модема выведен коннектор USB и два пигтейла с разъемами U.FL (IPX). Каждый пигтейл «отвечает» за разную поляризацию сигнала, что позволяет реализовать MIMO-технологию.

  • Обычно внутрь гермобокса устанавливается модем-плата Mini PCI-e c USB-адаптером. Обратный конец USB-удлинителя внутри помещения может быть подключен к компьютеру, совместимому WiFi-роутеру или другому устройству, поддерживающему модемы. Частым выбором являются модемы SIMCom SIM7600E-H, MEIGLink SLM828, Quectel EP06-E;
  • Антенна может быть переоборудована для установки внутрь платы LTE-роутера с разъемами модема U.FL. Для подключения роутера потребуется самостоятельно заменить разъемы USB удлинителя на обычные коннекторы RJ-45 (Ethernet).

Установка модема прямо в гермобокс обеспечивает минимальные потери, ведь весь «полезный» сигнал сразу передается от облучателя на сотовый модуль. Такая система намного эффективнее, чем раздельная установка антенны и модема с последующим их соединением длинным радиочастотным кабелем.

Сборка и монтаж отражателя и узла крепления

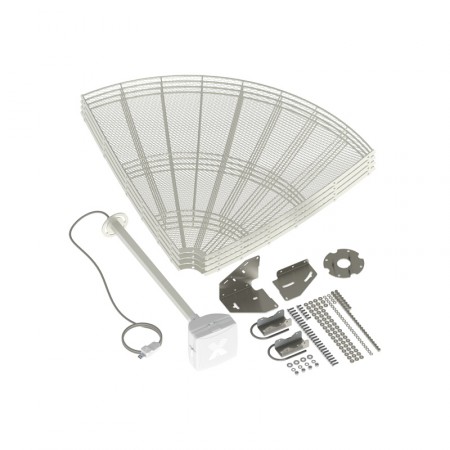

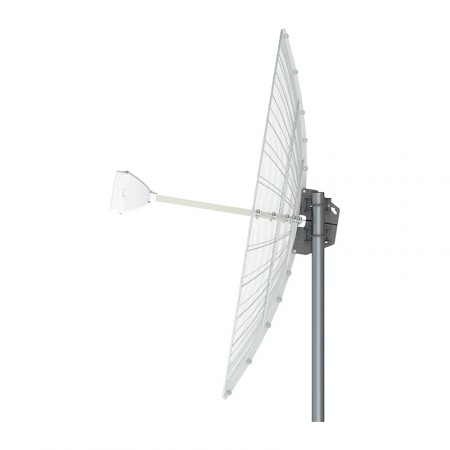

Процесс сборки антенны сводится к соединению секторов отражателя с последующим присоединением узла крепления. Антенна подходит для любых выносных мачт и кронштейнов, имеющих диаметр трубы от 25 до 52 мм. Крепеж позволяет вращать конструкцию, наклонять вверх и вниз, а также менять угол поляризации.

Многосоставная конструкция позволяет перемещать антенну в любом транспорте. Процесс сборки по шагам описан в комплектной инструкции производителя. Изделие может эксплуатироваться при температуре от -50°С до +80°С (отдельно требуется учитывать рабочую температуру модема).

Чтобы купить VIKA-27 MIMO BOX с разъемами U.FL (IPEX), нажмите «В корзину» и перейдите к оформлению заказа онлайн. Любые вопросы о системах усиления и возможностях нашего оборудования задайте по телефону 8-800-3333-965!

Характеристики
Частотный диапазон 1700–2700 МГц
Коэффициент усиления 2 x 23–27 дБи
Ширина диаграммы направленности (ДН) 6–10°
Уровень боковых лепестков < -17,5 дБ
Отношение вперед/назад ≥ 22 дБ
Входное сопротивление 50 Ом
КСВ в рабочем диапазоне частот  ≤ 1,8
Развязка между портами 25–30 дБ
Допустимая мощность 10 Вт
Поляризация вертикальная+горизонтальная, X-pol
ВЧ-разъемы 2 x U.FL (IPX) (для подключения 3G/4G-модема)
Длина USB-удлинителя 10 м
Тип крепления на мачту Ø25–52 мм
Материал антенны сталь, оцинкованная сталь, алюминий
Материал защитной коробки поликарбонат
Температура эксплуатации от -50°С до +80°С
Внутренние размеры бокса 115 x 115 x 30 мм
Размер 1102 x 1102 x 540 мм
Вес (с креплением) 5460 г
Комплектация антенна (в разобранном виде), узел крепления на мачту, инструкция по установке



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
