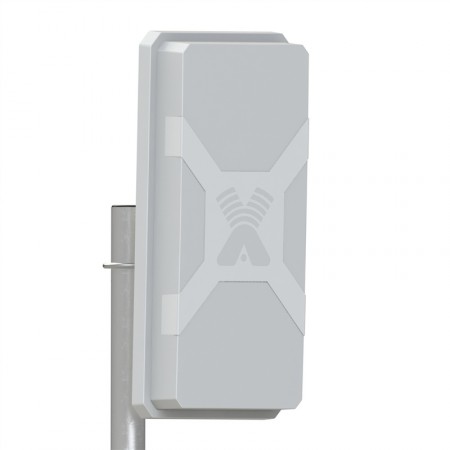

Антенна 3G/4G NITSA-5 MIMO (Панельная, 2х14 дБ)

Цена: 2600 р.
Категория: Антенны 4G
Наличие: В наличии

Купить
Купить дешевле
Модем:

Кабельная сборка:



Адаптер для подключения к модему:

WiFi-роутер:

Крепеж:


Доставка (оплата при получении):



В сравнение
Описание

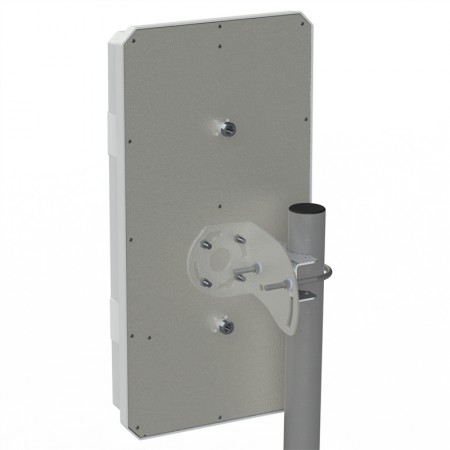

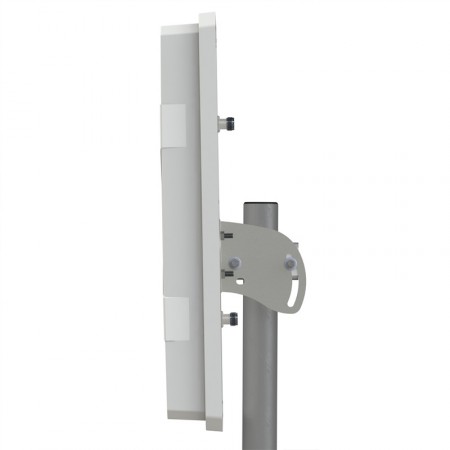

Универсальная выносная антенна LTE800/3G/4G NITSA-5 MIMO предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов LTE800/GSM900/GSM1800/UMTS900/UMTS2100/WIFI2400/LTE2600. Активные излучатели антенны укрыты в пластиковый корпус. Крепление позволяет изменять угол наклона антенны и наклон поляризации. Рекомендуется к использованию на расстояниях до 10 км от базовой станции. Для подключения необходима кабельная сборка.

Комплект поставки:

  1. Антенна LTE800/3G/4G NITSA-5 MIMO
  2. Комплект крепления для установки на мачту
  3. Инструкция по установке
  4. Упаковка из микрогофрокартона или полиэтилена

Если ваш модем имеет разъем, то вы можете приобрести качественные адаптеры с разъемами CRC-9, TS-9 или MS-156. Для соединения антенны и адаптера вам будет необходима кабельная сборка.

AXA-2000 CRC-9 TS-9 MS-156
Совместим с модемами: Е150. Е171, Е173 и др. не имеющими антенного входа с габаритами не более 25мм х 15мм х 95мм Совместим с модемами:  Е3272 (М100-4, МТС 824f), E3372 (МТС 827F), E3276(М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, >K3520, E176G и др Совместим с модемами: Е392, E5372 (Мегафон MR100-3, МТС 823F),MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633,MF823 (или Мегафон M100-3)

Совместим с модемами:

ZTE MF180,ZTE MF192,
Huawei E1550, LU150/156

В случае, если вы хотите подключить антенну к 3G роутеру типа Huawei B593s-22, B970b, B683 (Мегафон), B260 (БИЛАЙН), AWR-602W (МТС) и др. с  антенным выходом типа SMA-female, вам будет необходима кабельная сборка.

Зависимость коэффициента направленного действия от угла поворота антенны



Частота



850МГц

925МГц

1800МГц

2175МГц

2450МГц

2675МГц

Горизонтальная плоскость, вертикальная поляризация(основная)

Вертикальная плоскость, вертикальная поляризация(основная)

Зависимость КСВ на входе антенны от частоты

Антенна 3G/4G NITSA-5 MIMO (Панельная, 2х14 дБ) - инструкция [PDF, ~600Kb]

Характеристики
Рабочий диапазон частот, МГц 790÷960/1700÷-2700
Усиление, dBi 2х9.0÷9.5/2х10.0÷14.5
Ширина ДН в Н-плоскости, град (канал 1/канал 2) 69/36÷69
Ширина ДН в Е-плоскости град 65/37÷53
Отношение вперед/назад, дБ не менее 18
Уровень боковых лепестков, дБ не более не более -13
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,6
Допустимая мощность, Вт 10
Поляризация вертикальная+горизонтальная/X-pol
Масса с креплением, г 1980
Габаритные размеры, м 0,24х0,45х0,08
Разъемы 2хN-female
Материал излучателя оцинкованная сталь
Материал защитной коробки АБС с защитой от ультрофиолета
