Небольшая антенна мобильной связи для репитеров или модемов с усилением до 9,5 дБи и рабочим диапазоном частот от 1700 до 2700 МГц. Petra-9F является версией антенны с разъемом F-female для подключения недорогих ТВ-кабелей (75 Ом). Как правило, такие компактные модели используются в городских зонах с хорошим уровнем покрытия (когда не требуется большое усиление на улице) или в качестве источника сигнала внутри помещений.
Когда нужна слабонаправленная антенна с усилением 9 дБи?
Уличные антенны ассоциируются с чем-то крупным и громоздким, что бросается в глаза и выделяется на фоне фасада здания. Однако во многих случаях такие антенны могут быть избыточны, если оборудование монтируется в городской зоне вблизи базовой станции оператора. В подобных условиях на помощь приходит компактная модель Petra-9F, которая может быть установлена под козырьком дома, на балконе или на уровне цокольного этажа. Размер корпуса — всего 135 x 125 x 50 мм.
- Универсальное применение с репитером или 4G-модемом/роутером. Модель Petra-9F может использоваться как принимающая или раздающая антенна с усилителем связи, а также она может подключаться к любому устройству со встроенным LTE-модулем для приема уличного сигнала. Поскольку антенна не поддерживает MIMO, ее лучше всего использовать с устройствами с одним антенным входом (Huawei B311, Olax U90 и т. п.);
- Рабочий диапазон 1700–2700 МГц для городских стандартов. Частоты, на который рассчитан излучатель, чаще всего используются в городской местности — в зонах с плотной установкой базовых станций. Поддерживаются «бэнды» 1 (2100 МГц), 3 (1800 МГц), 7/38 (2600 МГц) и 40 (2300 МГц), на которых запущены многочисленные сети LTE, а также работают стандарты GSM и 3G;
- Усиление 8,5–9,5 дБи позволяет антенне принять сигнал большей мощности, чем это делают обычные смартфоны. Тем не менее, ее основная задача — «провести» сигнал с улицы внутрь помещения, где он может быть ослаблен несущими и ограждающими конструкциями. Для большего усиления используйте модель Petra Broad Band или более мощную;
- Широкая диаграмма направленности делает настройку излучателя простым процессом, не требующим измерительного оборудования и радиоразведки. Угол обзора антенны — от 57° до 64°, то есть ее достаточно примерно развернуть в сторону, откуда приходит сигнал оператора;
- Разъем F-типа на вынесенном кабеле. Для подключения Petra-9F к устройству можно использовать обычные телевизионные кабели с разъемами F-серии. Такие провода имеют сопротивление 75 Ом и достаточно дешевы. Однако для достижения лучших результатов и наименьших потерь мы рекомендуем применять вариант антенны с разъемом N-female (50 Ом).
Petra-9F является рабочим инструментом в системах, где уличный сигнал необходимо передать на устройство внутри помещения, при этом заказчиком предъявляются особые требования к размеру компонентов, устанавливаемых на фасаде здания.
Возможность монтажа на стену или трубу

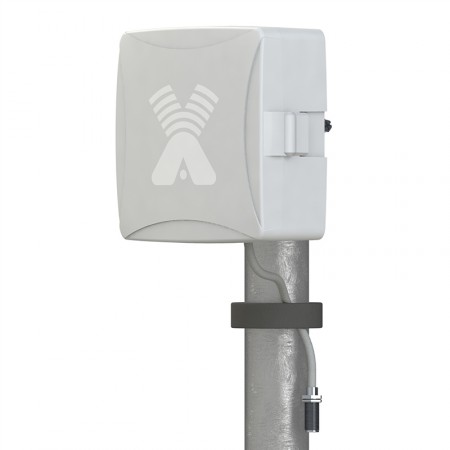

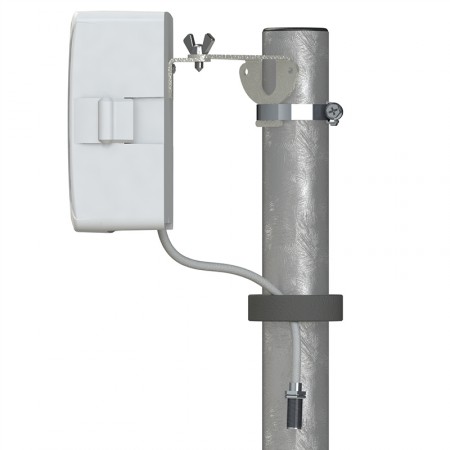

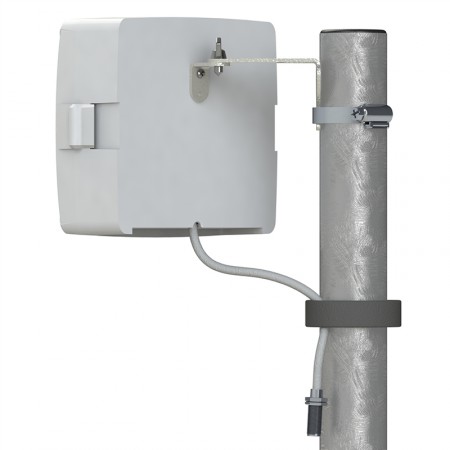

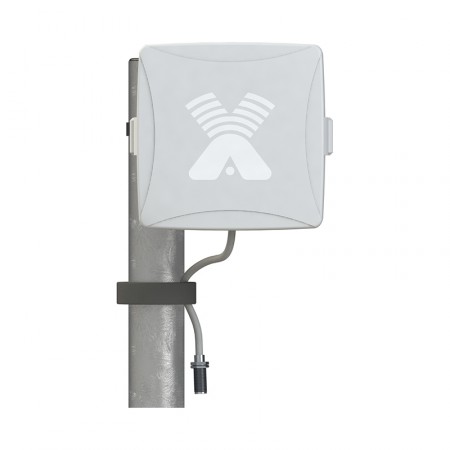

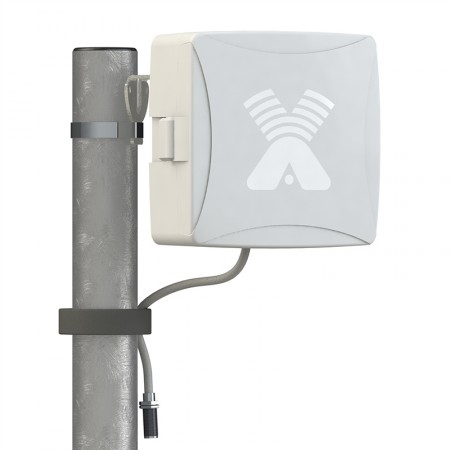

Конструктив Petra-9F допускает монтаж на стену или опору круглого сечения. Для монтажа на ровную поверхность применяется крепление-уголок, которое уже прикручено к корпусу антенны. Этот кронштейн позволяет не только закрепить устройство на стене, но также отрегулировать его направление. Монтаж на кронштейн или мачту осуществляется при помощи червяного хомута, которым нижняя часть кронштейна «привязывается» к опоре.
Благодаря использованию оцинкованной стали и качественного пластика, антенна выдерживает низкие и высокие температуры (от -40°С до +80°С). Не требуется дополнительно защищать или герметизировать корпус, поскольку он уже является пыле- и влагозащищенным по классу IP53. Также пластик устойчив к солнечным лучам (ультрафиолету).
Чтобы купить антенну Petra-9F для репитера или роутера, нажмите «В корзину» и сформируйте заказ на сайте. Перед оплатой получите консультацию нашего инженера о системах усиления связи и интернета по телефону 8-800-3333-965!
Характеристики | |
Частотный диапазон | 1700–2700 МГц |
Максимальный коэффициент усиления | 8,5–9,5 дБи |
Ширина ДН в H-плоскости | 64–69° |
Ширина ДН в E-плоскости | 57–64° |
Отношение вперед/назад | 17–21 дБ |
Входное сопротивление | 75 Ом |
КСВ в рабочем диапазоне частот | ≤ 1,5 |
Допустимая мощность | 10 Вт |
ВЧ-разъем | F-female |
Поляризация | вертикальная |
Крепление | на стену/мачту |
Допустимая скорость ветра | 25 м/сек |
Класс защиты | IP53 |
Материал антенны | оцинкованная сталь, латунь |
Материал защитного кожуха | поликарбонат+ABS |
Материал крепления | оцинкованная сталь |
Температура эксплуатации | от -40°С до +80°С |
Размер (без крепления) | 135 x 125 x 50 мм |
Вес (с креплением) | 330 г |
Комплектация | антенна, уголок (крепление), инструкция |
