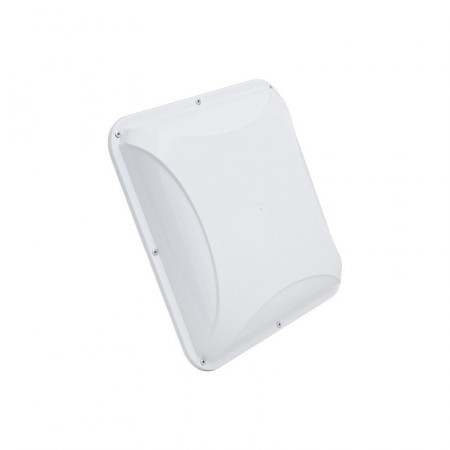

Панельная 3G/4G антенна PETRA Broad Band MIMO 2x2 предназначена для использования в комплекте с универсальными широкополосными 3G/4G модемами стандарта LTE 2600, UMTS 2100, WCDMA, HSDPA, HSUPA и др. диапазона 1,7-2,7 ГГц. PETRA BB MIMO 2x2 является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержке антеной технологии MIMO 2x2, скорость передачи 3G/4G данных может значительно превышать 10Мб/с.

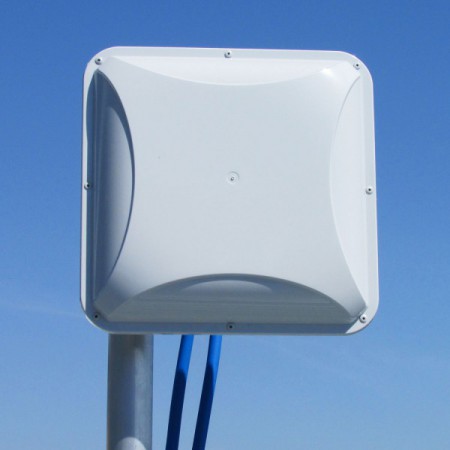

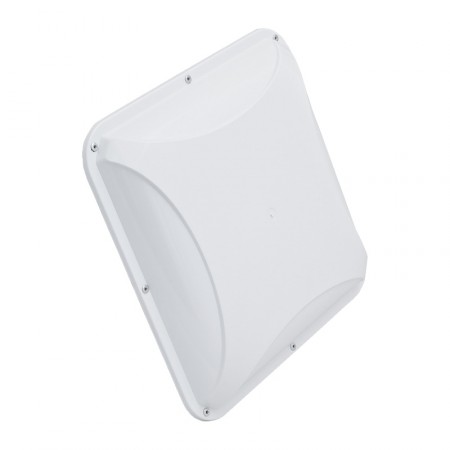

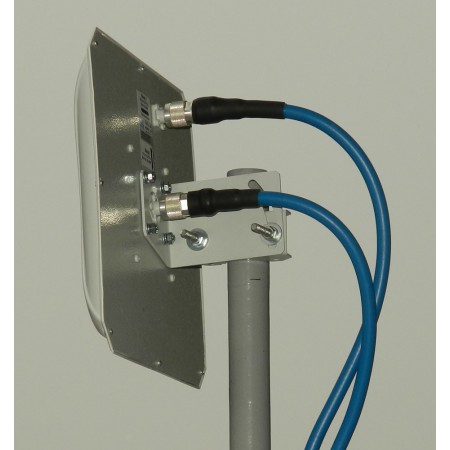

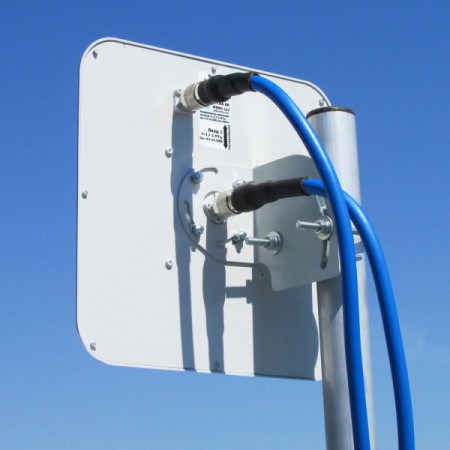

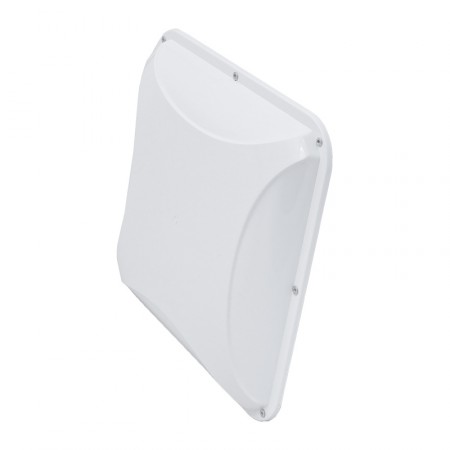

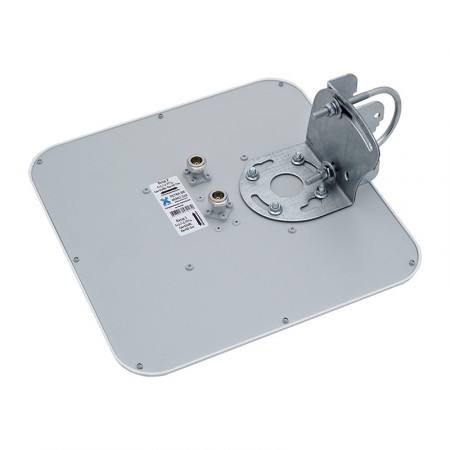

Тип антенны – синфазная полосковая решетка. Активные излучатели антенны PETRA Broad Band MIMO 2x2 надежно укрыты от осадков в пластиковый корпус. Входы PETRA Broad Band MIMO 2x2 короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной). Крепление PETRA Broad Band MIMO 2x2 позволяет изменять угол наклона антенны.

Для подключения антенны к 3G/4G модему необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется, какие адаптеры и сборки рекомендуются для различных 3G/4G модемов.

Модель модема	Тип адаптера
Huawei Е392	TS-9/SMA-female
E3276(М150-1)	CRC-9/SMA-female
LU-150/156	MS-156/SMA-female

Антенна 3G/4G PETRA BB MIMO 2x2 (Панельная, 2 х 13-15 дБ) - инструкция [PDF, ~550Kb]

Характеристики

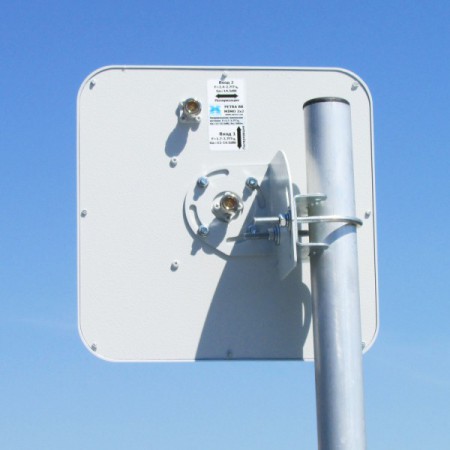

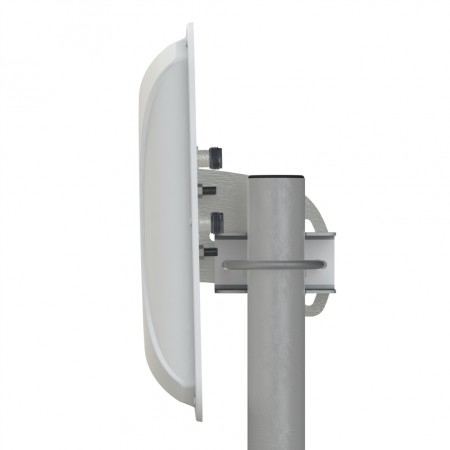

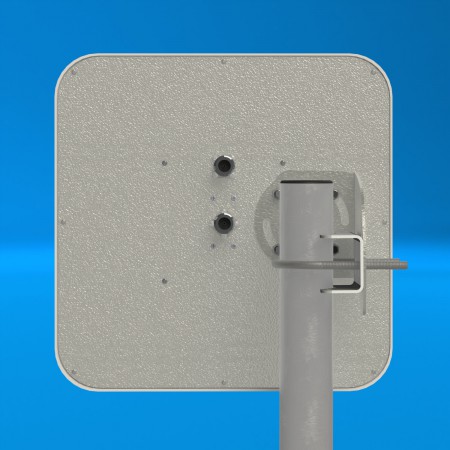

Крепление	мачта диаметром 20-52мм
Материал антенны	Оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска
Масса, г	1000
Диапазон рабочих температур,гр. Цельсия	(-40....+60)
Габаритные размеры без крепления, м	0,24х0,24х0,06
Допустимая скорость ветра, м/сек	50

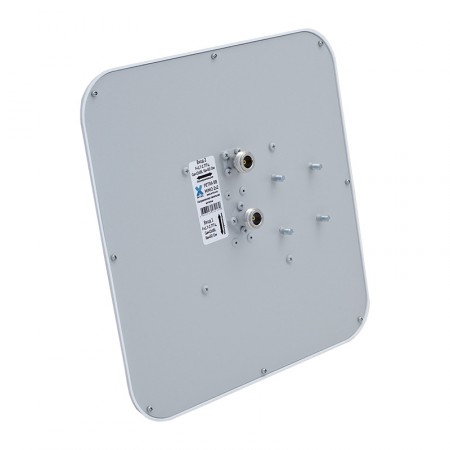

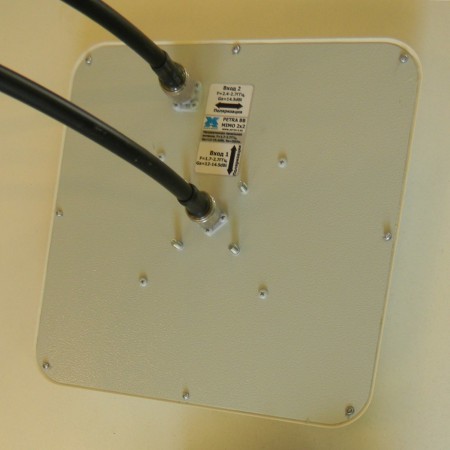

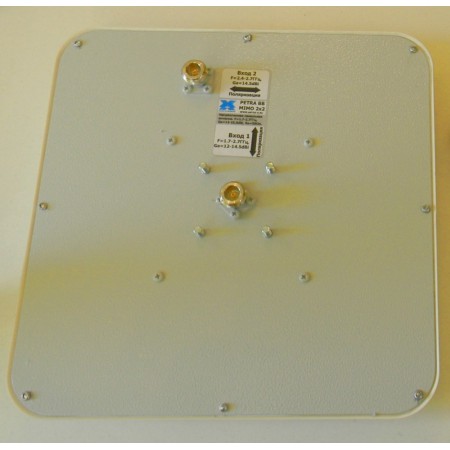

Разъемы	2хN-female
Материал защитного кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Рабочий диапазон частот по входу №1, МГц	1700-2700
Рабочий диапазон частот по входу №2, МГц	2400-2700
Усиление, dBi	12,0-14,5
Ширина ДН в Н-плоскости, град	30
Ширина ДН в Е-плоскости, град	30
Уровень боковых лепестков, не более	минус 12dB
Развязка между портами в диапазоне 2400-2700МГц, не менее	30 dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот на входах, не более	1.5
Допустимая мощность, Вт	50

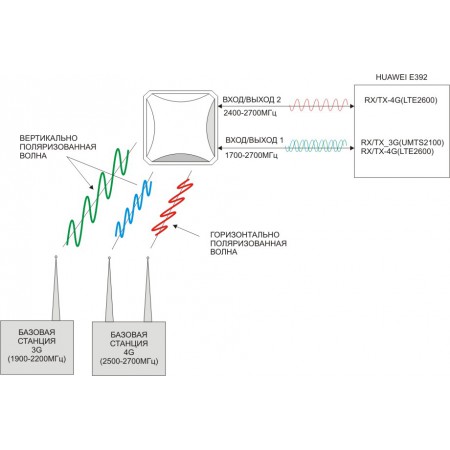

Поляризация принимаемых/излучаемых волн по входу №1	вертикальная
Поляризация принимаемых/излучаемых волн по входу №2	горизонтальная
