Комплект усиления связи и интернета DS-LT-1800/2100/2600-23C2

Этот комплект от ДалСвязь предназначен для усиления сигнала сотовой связи и мобильного интернета внутри зданий. В его состав входят все компоненты, необходимые для монтажа силами пользователя: уличная и комнатная антенны, репитер, соединительные кабели и переходник. Оборудование работает в диапазонах 1800, 2100 и 2600 МГц — эти частоты задействованы всеми основными операторами России как для голосовой связи, так и для передачи данных. Площадь покрытия — до 200 м².

Где пригодится трехдиапазонный комплект?

Там, где одновременно находится много людей с разными операторами и разными устройствами:

• Офисы, бизнес-центры с плотной застройкой;
• Торговые залы, кафе, рестораны, гостиницы;
• Загородные дома, коттеджи в удалении от вышек;
• Производственные помещения и склады, где сигнал ослаблен металлоконструкциями.

Репитер оснащен усилителем на 75 дБ с выходной мощностью 23 дБм (200 мВт). Площадь покрытия внутри здания — от 100 до 200 м² в зависимости от планировки и материалов стен.

Почему именно эти диапазоны?

В России частоты распределены так, что диапазоны 1800/2100/2600 МГц покрывают большинство сценариев использования в городах и других населенных пунктах:

• 1800 МГц — наиболее распространенный диапазон. На этой частоте работает и голосовая связь (2G/GSM), и 4G-интернет (LTE Band 3). Базовые станции 1800 МГц имеют хорошую дальность действия, поэтому операторы используют их для базового покрытия в городах и пригородах;
• 2100 МГц — основной диапазон для 3G (UMTS-2100) и частично для 4G (LTE Band 1). Здесь сосредоточена значительная доля интернет-трафика, особенно в местах скопления людей;
• 2600 МГц — диапазон высокой скорости (LTE Band 7). Он обеспечивает максимальную пропускную способность, но хуже проникает внутрь зданий. Актуален в местах, где нужна высокая скорость (торговые центры, деловые кварталы) и где доступна агрегация частот.

Репитер усиливает все три диапазона одновременно, без переключений. Абонентское устройство само выбирает, на какой частоте ему работать, а система уже обеспечивает на этой частоте достаточный уровень сигнала.

Принцип работы системы

Цепочка из шести компонентов выстроена так, что сигнал проходит от уличной вышки до телефона без ощутимых потерь:

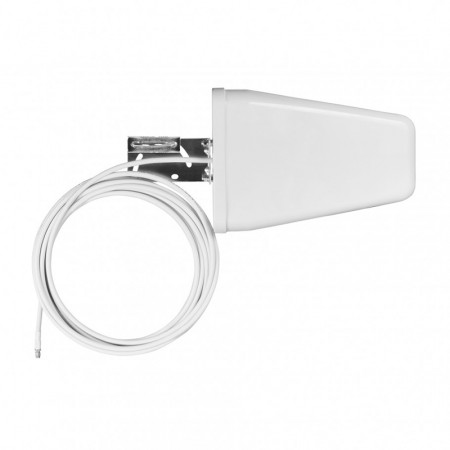

1. Уличная направленная антенна снимает сигнал базовой станции. Она устанавливается снаружи — на крыше, фасаде или мачте — и наводится в сторону ближайшей вышки оператора. Собственное усиление антенны — 8–9 дБи;
2. Встроенный антенный кабель длиной 10 м заводится внутрь здания. Кабель оканчивается компактным SMA-разъемом — для его прокладки достаточно небольшого отверстия в стене или оконной раме;

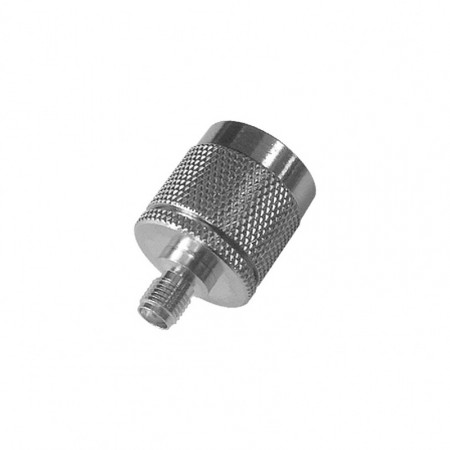

3. Переходник соединяет антенный кабель с входом репитера: антенна использует разъем SMA, репитер — стандартный N-тип, и переходник устраняет эту разницу;

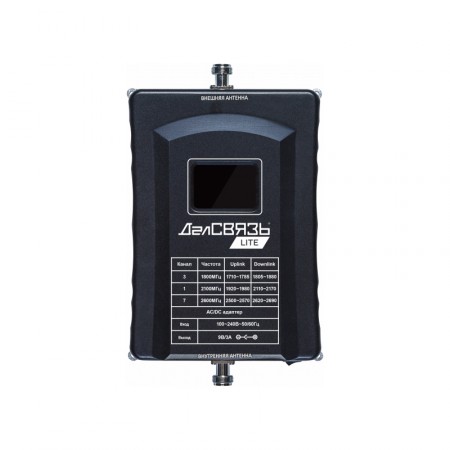

4. Репитер — центральный элемент системы. Он усиливает принятый сигнал на 75 дБ и отдает его на внутреннюю антенну. После включения встроенная автоматика (Smart-режим) подстраивает усиление под текущую радиообстановку. Для сложных случаев доступна ручная регулировка на 31 дБ. Управление и диагностика осуществляются при помощи дисплея с понятным интерфейсом;

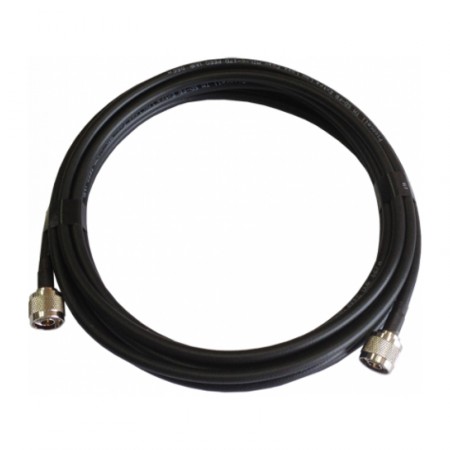

5. Кабельная сборка длиной 5 м соединяет репитер с комнатным излучателем. Такая длина обеспечивает необходимую пространственную развязку между антеннами и дает гибкость при монтаже;

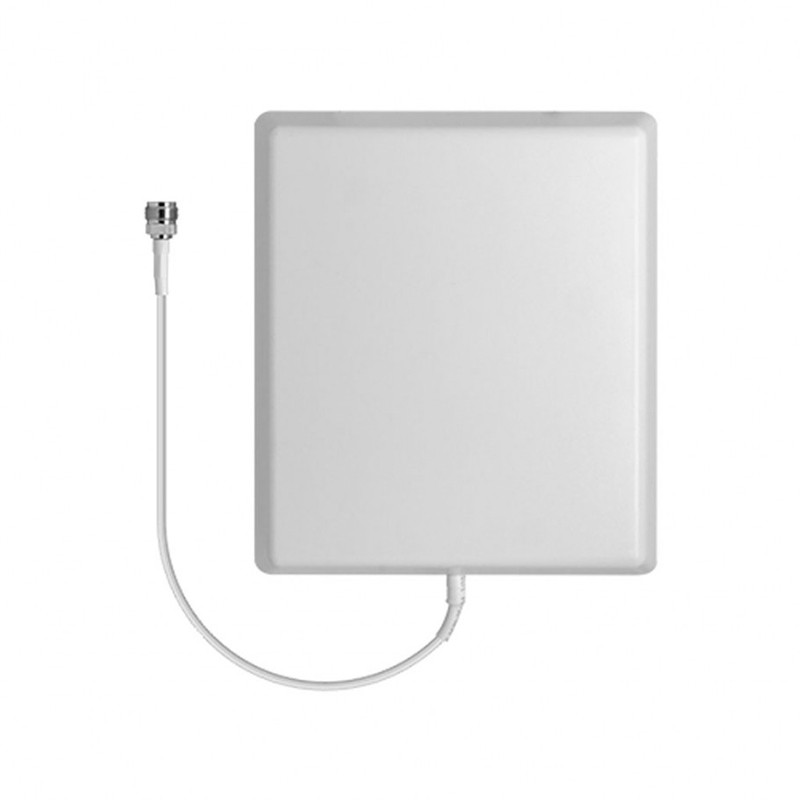

6. Комнатная панельная антенна раздает усиленный сигнал внутри помещения. Она вешается на стену (в сторону абонентов).

В обратную сторону цепочка работает зеркально: комнатный излучатель принимает сигнал от телефонов и через репитер передает его на вышку. Связь двусторонняя, работает непрерывно.

Устраните обрывы связи! Добавьте комплект в корзину на сайте, затем выберите удобный способ доставки. Если вы не уверены, подойдет ли этот комплект для вашего объекта, или нужна помощь в расчете расширенной системы, позвоните инженерам по телефону 8-800-3333-965!

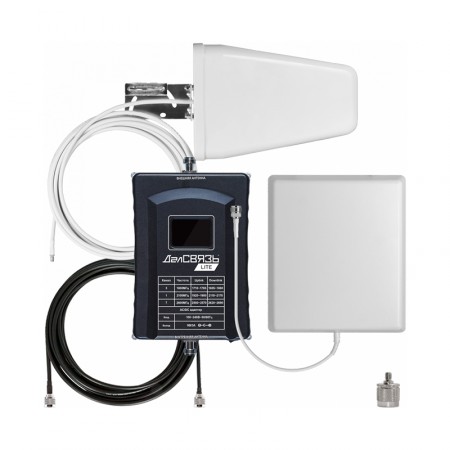

Состав комплекта:

• Репитер ДалСвязь DS-LT-1800/2100/2600-23
• Уличная антенна DL-700/2700-8 (направленная, 8–9 дБи)
• Комнатная антенна DP-800/2700-7/9 ID (панельная, 7–9 дБи)
• Кабельная сборка 5D-FB с разъемами N длиною 5 м
• Переходник SMA-female — N-male
