Комплект усиления связи и интернета DS-LT-1800/2100-23C2

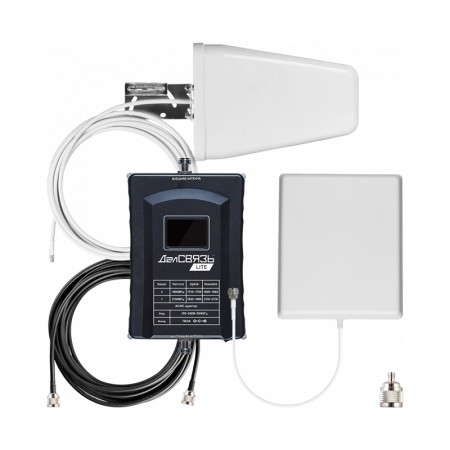

Комплект DS-LT-1800/2100-23C2 восстанавливает нормальную сотовую связь GSM, 3G и LTE там, где сигнал едва «дотягивает» до одного деления. В коробке — готовая система для самостоятельного монтажа: уличная направленная антенна, усилитель-репитер, комнатная панельная антенна, два соединительных провода и переходник под разные типы разъемов. Все подобрано и согласовано между собой, дополнительно ничего покупать не нужно.

Для каких задач подходит?

Два рабочих диапазона — 1800 и 2100 МГц — охватывают голосовую связь и мобильный интернет у всех крупных операторов: МТС, Мегафона, Билайна, T2 и Yota. На 1800 МГц работают звонки 2G и широко распространенный 4G/LTE. Диапазон 2100 МГц добавляет 3G и еще один слой 4G-покрытия, который операторы активно задействуют в городах и пригородах.

Для дачного поселка, загородного дома, производственного цеха, небольшого магазина или кафе этих двух диапазонов достаточно — связь будет устойчивой, а интернет — достаточно быстрым для повседневных нужд. Комплект покрывает от 100 до 200 м² в зависимости от планировки помещения.

Как устроена система?

Сигнал идет по цепочке из шести компонентов — от вышки оператора до телефона:

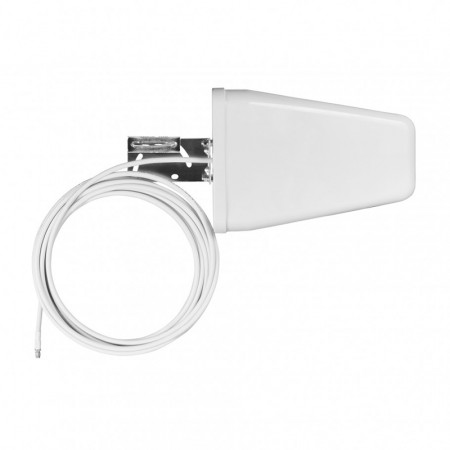

• Уличная направленная антенна DL-700/2700-8 получает сигнал снаружи здания. Она крепится на трубу, фасад или крышу и наводится в сторону ближайшей базовой станции. Направленная конструкция излучателя обеспечивает коэффициент усиления до 9 дБи;
• Десятиметровый кабель антенны (5D-FB) заводится в помещение. SMA-разъем на конце кабеля небольшого размера, поэтому не нужно сверлить большое отверстие в стене или потолке;

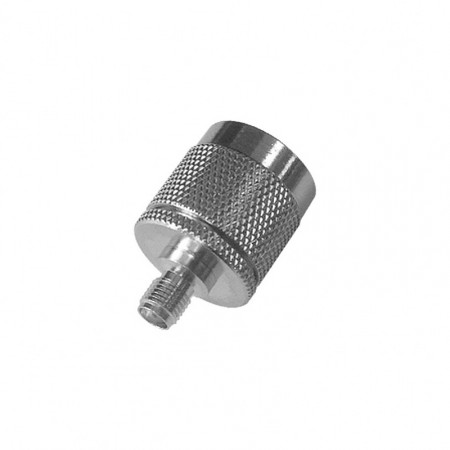

• Переходник SN-321 согласует SMA-штекер антенного кабеля с N-разъемом на входе репитера — без него два этих элемента физически не соединить;

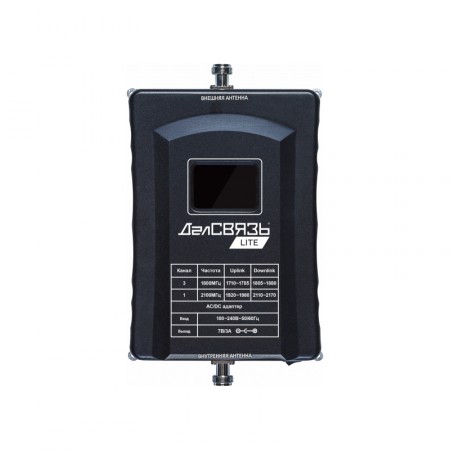

• Репитер DS-LT-1800/2100-23 принимает уличный сигнал, усиливает его на 75 дБ и отдает на внутреннюю антенну. Пользователю доступен Smart-режим, который сам подбирает уровень усиления под конкретные условия. Дополнительно доступна ручная регулировка. Вся информация о работе репитера в понятном виде отображается на дисплее;

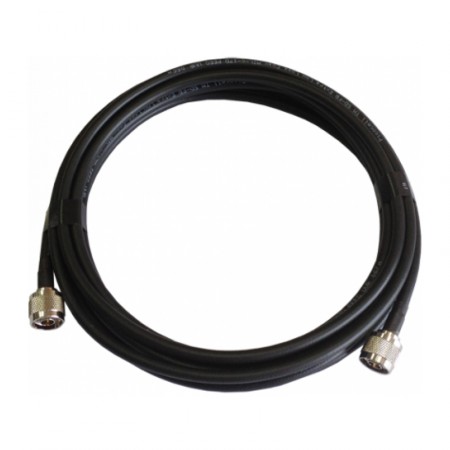

• Пятиметровая кабельная сборка связывает репитер с комнатной антенной. Длина кабеля рассчитана так, чтобы обеспечить необходимую развязку между двумя антеннами и повысить удобство монтажа;

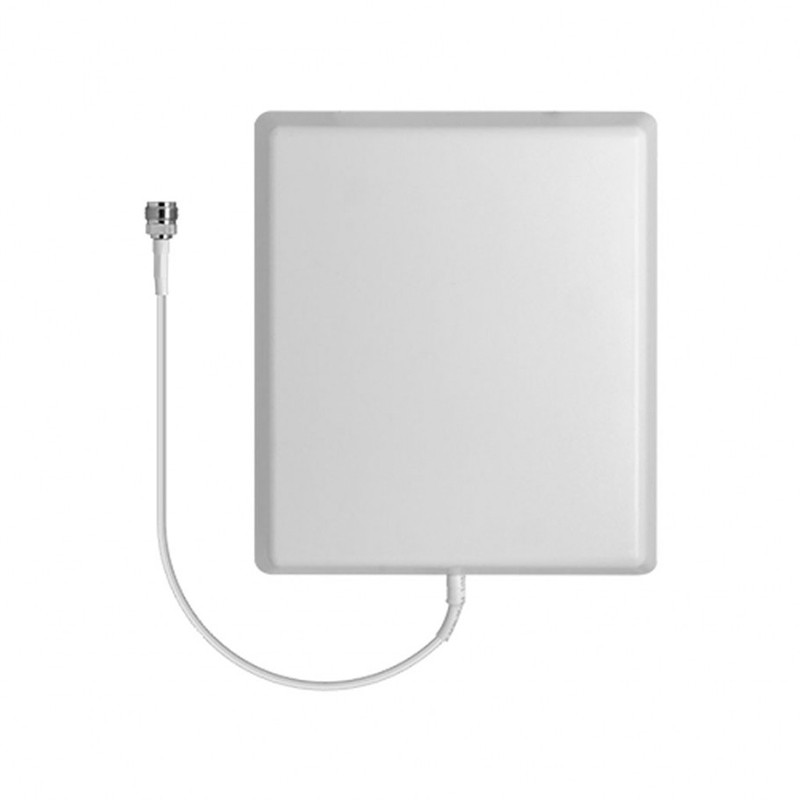

• Комнатная панельная антенна DP-800/2700-7/9 ID раздает усиленный сигнал внутри помещения. Она крепится на стену и направляется в сторону скопления пользователей.

В обратном направлении система работает зеркально: сигнал от телефонов уходит через репитер на вышку оператора. Связь двусторонняя и беспрерывная.

Что важно знать перед установкой?

Первый шаг — замер сигнала снаружи здания. Сделать это можно через специальные приложения для смартфонов, которые покажут доступные частотные диапазоны и уровень мощности.

Уличную антенну лучше всего ставить как можно выше: на крыше, мачте или хотя бы на фасаде. Чем выше антенна, тем меньше препятствий между ней и вышкой оператора — и тем стабильнее входной сигнал. Комнатную антенну, напротив, стоит разместить ближе к зоне, где требуется стабильное покрытие. Репитер устанавливается внутри помещения на стену с помощью дюбелей и саморезов.

После первого включения устройство входит в рабочий режим за 1–3 минуты. Затем на сенсорном дисплее репитера нажимают кнопку автонастройки — система сама установит оптимальные параметры для текущей радиообстановки. Индикаторы на дисплее покажут состояние каналов: зеленый означает штатную работу, желтый или красный — сигнал о проблеме, которую нужно устранить. Подробная информация по установке изложена в комплектной инструкции.

Закажите комплект DS-LT-1800/2100-23C2 от компании ДалСвязь через корзину на сайте. По вопросам подбора и настройки оборудования звоните по номеру 8-800-3333-965!

Состав комплекта:

• Репитер ДалСвязь DS-LT-1800/2100-23
• Уличная антенна DL-700/2700-8 (направленная, 8–9 дБи)
• Комнатная антенна DP-800/2700-7/9 ID (панельная, 7–9 дБи)
• Кабельная сборка 5D-FB с разъемами N длиною 5 м
• Переходник SMA-female — N-male
