Комплект усиления связи DS-LT-900-23C2

Комплект DS-LT-900-23C2 от ДалСвязь собран для тех, кто хочет решить проблему со связью без самостоятельного поиска совместимых компонентов. Все части уже подобраны под один диапазон 900 МГц и проверены на совместную работу: репитер, внешняя и внутренняя антенны, соединительный кабель и переходник. При правильном монтаже комплект покрывает сигналом до 100–200 м², хотя реальная площадь зависит от толщины стен и планировки.

Для каких задач подходит диапазон 900 МГц?

Диапазон 900 МГц — основной для загородной и сельской связи. Сигнал на этой частоте распространяется дальше, чем 1800 или 2100 МГц, лучше огибает рельеф и проходит сквозь толстые стены. МТС, Мегафон и Билайн используют его для стандарта 2G/GSM. Там, где операторы выделили часть диапазона под 4G, доступен LTE-900 — более быстрый интернет и звонки с повышенным качеством звука (VoLTE).

Набор актуален, когда снаружи здания телефон подключается к сети и совершает звонки, а внутри помещения показывается одно-два деления или «нет сети». Стены, перекрытия, металлочерепица и армированный бетон экранируют сигнал. Репитер принимает сигнал с улицы (через наружную антенну), усиливает и раздает внутри.

Где устанавливают такой комплект?

Набор DS-LT-900-23C2 выбирают для объектов за городом, где 900 МГц — основной или единственный рабочий диапазон.

• Загородные дома, дачи и деревенские здания: сигнал снаружи есть, внутри гасится толстыми стенами и металлической кровлей;
• Фермерские хозяйства, мастерские, склады: металлические конструкции полностью экранируют сигнал, и без репитера связи нет даже у окна;
• Базы отдыха, охотничьи и рыболовные домики в лесной или горной местности, где до ближайшей вышки далеко.

Состав набора для сбалансированной работы

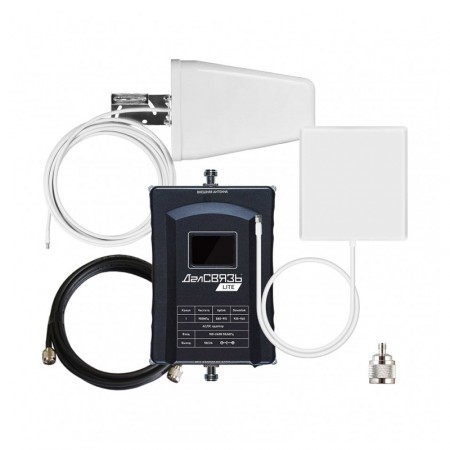

Пять компонентов комплекта работают как единая цепочка, в которой каждый элемент выполняет важную задачу:

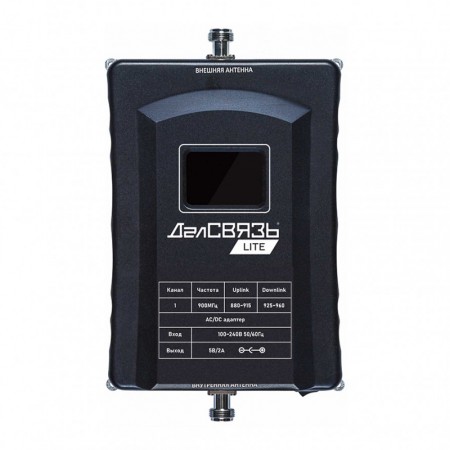

• Репитер DS-LT-900-23. Усилитель повышает уровень сигнала на 70 дБ в сторону базовой станции и на 75 дБ в сторону абонента. Выходная мощность — до 23 дБм (200 мВт). После включения он сам подбирает рабочий режим через Smart-функцию: анализирует приходящий сигнал и выбирает параметры, чтобы не перегрузить систему. Текущие значения видны на дисплее: уровень входного сигнала, выходная мощность и состояние развязки между антеннами. При необходимости репитер можно настроить вручную (снизить усиление на 31 дБ);

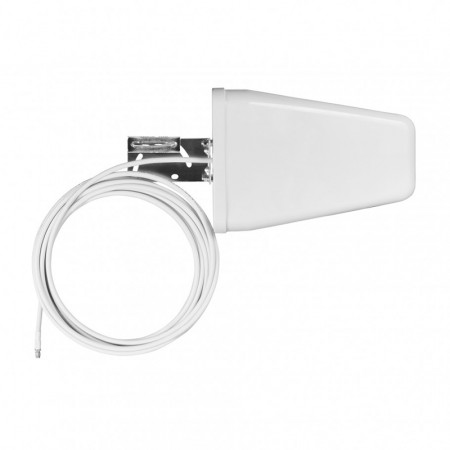

• Внешняя направленная антенна DL-700/2700-8. Уличная антенна принимает сигнал базовой станции с усилением 8–9 дБи. К ней уже прикреплен кабель длиной 10 метров с разъемом SMA на конце, поэтому отдельную кабельную сборку от антенны до репитера покупать не нужно. Антенна устанавливается на трубу диаметром 22–50 мм, конструкция рассчитана на ветер до 40 м/с;

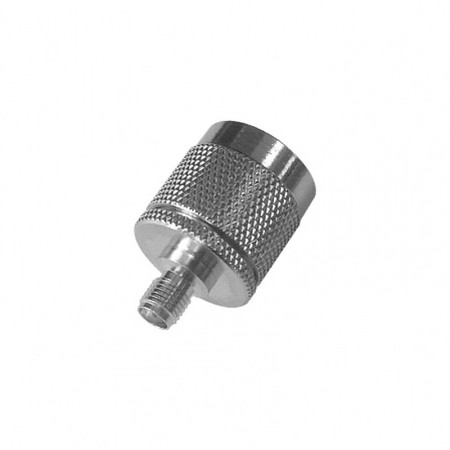

• Переходник SN-321 (SMA-розетка на N-вилку). Соединяет кабель внешней антенны с разъемом N-типа на корпусе репитера. Использование переходника уменьшает диаметр отверстия, которое нужно предусмотреть в стене для уличного антенного кабеля;

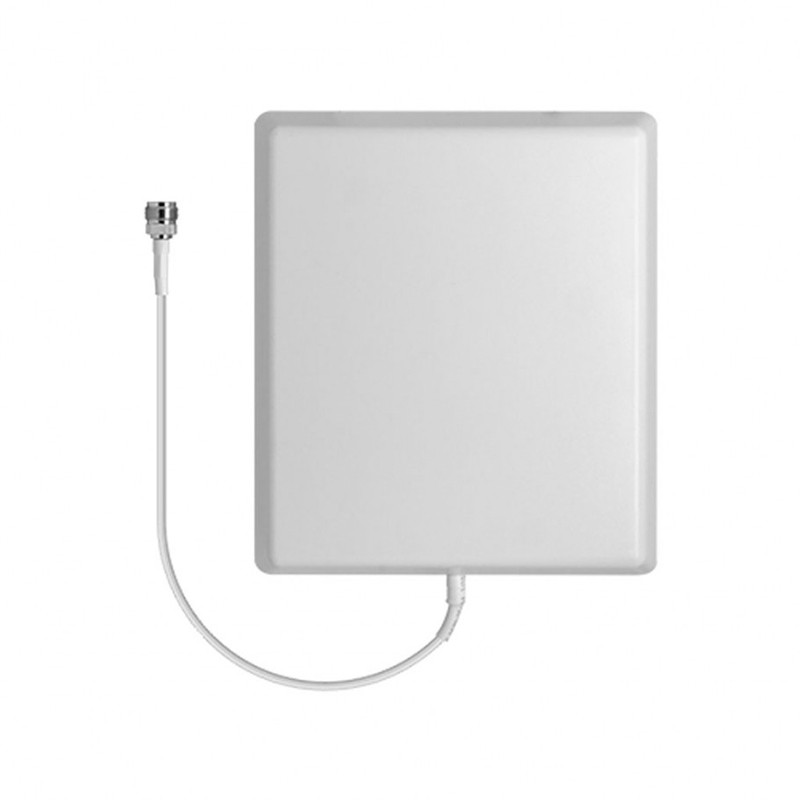

• Внутренняя панельная антенна DP-800/2700-7/9 ID. Небольшая «панелька» с коэффициентом усиления 7–9 дБи и диаграммой направленности 60–75°. Крепится на стену с помощью кронштейна. Имеет короткий кабельный вывод с разъемом N-female;

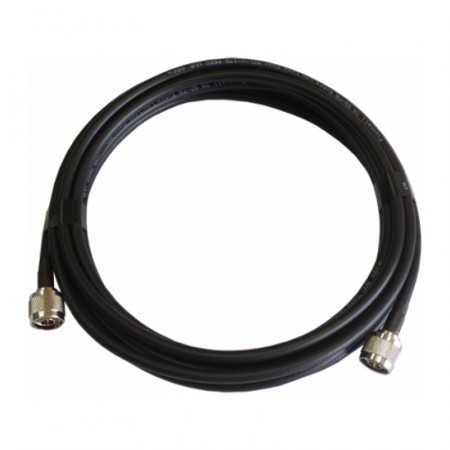

• Кабельная сборка 5D-FB длиной 5 метров. Оснащена разъемами N-вилка на обоих концах и служит для соединения репитера с внутренней антенной.

Принцип работы и монтаж

Внешнюю антенну направляют на ближайшую вышку оператора и крепят на крыше или фасаде — там, где телефон снаружи показывает хотя бы пару делений. Сигнал идет по встроенному кабелю антенны прямо на репитер, который его усиливает. После усиления репитер передает сигнал через пятиметровую сборку на внутреннюю антенну. Та, в свою очередь, «раздает» сигнал по помещению.

До монтажа стоит замерить уровень сигнала снаружи здания через специальное приложение или в инженерном меню телефона. Комплект рассчитан на диапазон 900 МГц: убедитесь, что в вашем районе доступен только этот вид связи и отсутствуют сигналы более высоких частот.

Чтобы купить комплект, положите товар в корзину и завершите оформление. Нужна консультация по выбору? Позвоните по телефону 8-800-3333-965!

Состав комплекта:

• Репитер ДалСвязь DS-LT-900-23
• Уличная антенна DL-700/2700-8 (направленная, 8–9 дБи)
• Комнатная антенна DP-800/2700-7/9 ID (панельная, 7–9 дБи)
• Кабельная сборка 5D-FB с разъемами N длиною 5 м
• Переходник SMA-female — N-male
