Мачта стальная серая 25 м. телескопическая

Стальная телескопическая мачта высотой 25 метров для монтажа антенн сотовой связи, точек доступа WiFi, телевизионных антенн и другого радиооборудования на открытых площадках. Десять секций диаметром от ⌀25 мм до ⌀75 мм имеют общий вес 45 кг. В комплект входит подпятник для фиксации основания на ровной поверхности.

Зачем нужна мачта такой высоты?

Радиосигнал лучше всего распространяется по прямой. Деревья, холмы, соседние здания и перепады ландшафта становятся барьерами, которые поглощают или отражают волны раньше, чем те достигают приемной антенны. Стандартное крепление антенны на стене или крыше одноэтажного здания в таких условиях не дает результата — точка приема просто не выходит за линию препятствий.

Мачта высотой 25 метров решает эту задачу радикально: антенна или другое оборудование поднимается над лесным массивом и окружающими строениями, выносится в зону прямой видимости вышки и принимает сигнал без потерь из-за препятствий. Это актуально для объектов в низинах, в окружении плотной растительности или в районах с редкой расстановкой базовых станций.

Конструкция и секции

Мачта состоит из 10 стальных труб, которые вставляются друг в друга по принципу телескопа. 5 секций имеют высоту 3 м, а 5 остальных секций — 2 м. Диаметры труб убывают от нижней (самой толстой — 75 мм) к верхней (самой тонкой — 25 мм). Толщина стенки трубы — 1,5 мм. Порошковое покрытие защищает металл от коррозии при круглогодичной эксплуатации на открытом воздухе.

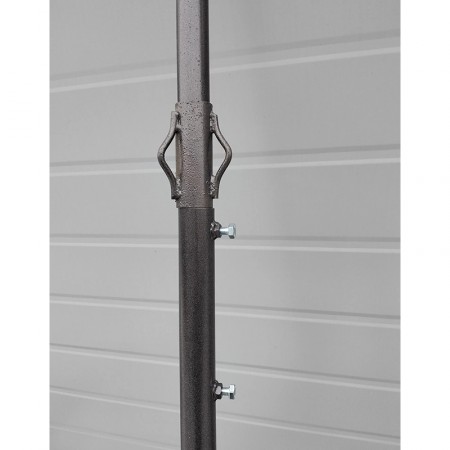

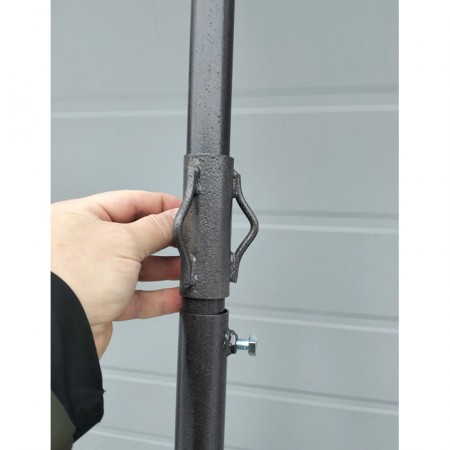

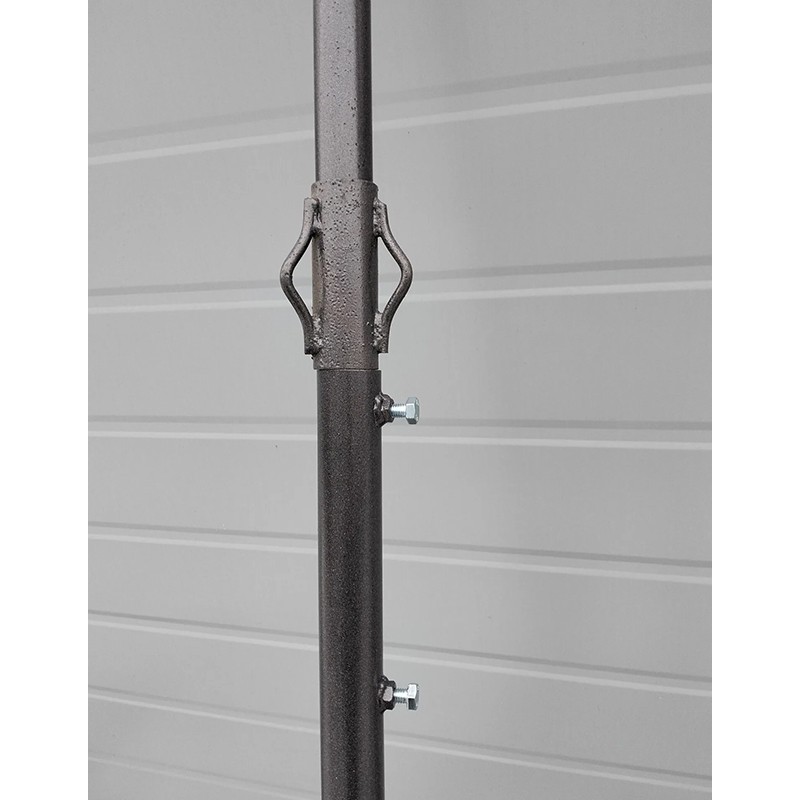

Фиксация каждой секции в рабочем положении выполняется болтовым соединением. При стандартном безопасном расстоянии фиксации 180 мм итоговая высота мачты составит около 23,4 м.

Верхняя секция ⌀25 мм рассчитана на установку антенн с соответствующим хомутом крепления. Нижняя секция ⌀75 мм обеспечивает достаточную жесткость основания при натянутых тросах (оттяжках).

Растяжки и устойчивость

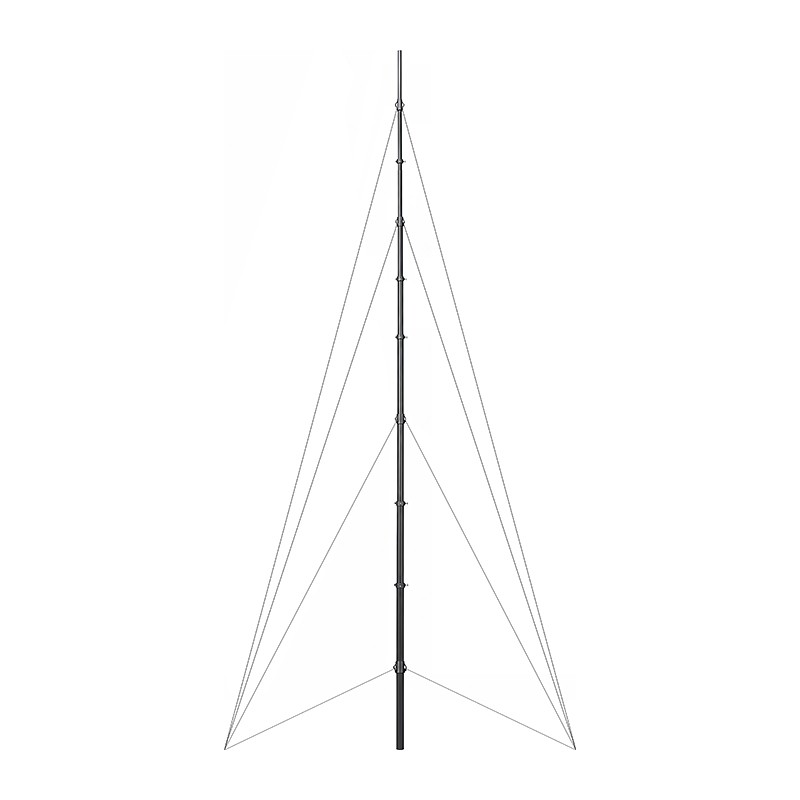

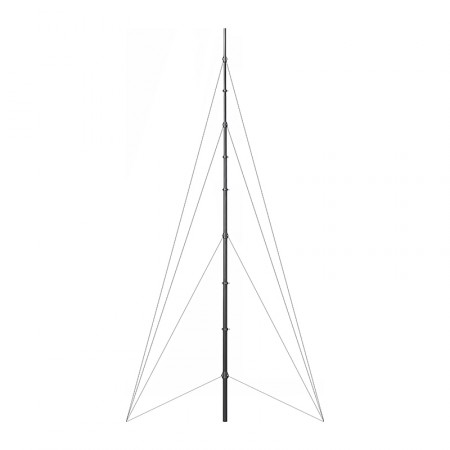

Учитывая большую высоту мачты, на ней предусмотрены 4 яруса для оттяжек. Рекомендуемый разнос точек крепления растяжек у земли — 5 метров от основания мачты в каждую сторону. Тросы от разных ярусов должны сходиться в 3 общих точках (треугольником), где они фиксируются на подходящих кольях.

Для монтажа понадобятся:

1. Металлический трос (проволока) — 200 м;
2. Коуши (круглые оправы для тросов) — 24 шт.;
3. Талрепы (устройства для стягивания) — 12 шт.;
4. Зажимы для тросов — 48 шт.;
5. Колья для крепления растяжек — 3 шт.;
6. Анкерные болты для подпятника — 2 шт.

Перечисленные материалы в базовую комплектацию не входят и приобретаются отдельно!

Как осуществляется монтаж мачты 25 м?

Подъем мачты требует бригады из пяти человек и выполняется поэтапно. Перед началом подъема необходимо полностью разобрать мачту и нанести маркером отметки в нижней части каждого колена — при появлении метки выдвижение секции нужно будет прекратить. Рекомендуемое расстояние фиксации — 180 мм.

1. На первом этапе зафиксируйте подпятник на опорной плите при помощи анкеров;
2. Закрепите концы оттяжек (тросов) на стволе (на кольцах);
3. Поднимите ствол в сложенном виде и зафиксируйте его вертикально на подпятнике;
4. Натяните и зафиксируйте первый (нижний) ярус оттяжек;
5. Установите необходимое антенное оборудование на верхней секции;
6. Произведите подъем ствола мачты. Секции выдвигаются поочередно, начиная с верхней. Три человека бригады должны постоянно контролировать натяжение оттяжек, не давая конструкции завалиться. Два остальных члена бригады поочередно выдвигают и фиксируют коленья болтами.

Раздвижение секций выполняется с лестниц, установленных с двух сторон ствола, либо с борта грузового автомобиля.

В стандартную поставку входят телескопические секции мачты и пятка. Все остальные материалы приобретаются отдельно!
