Комплект 3G/4G интернета на дачу KSS15-R4

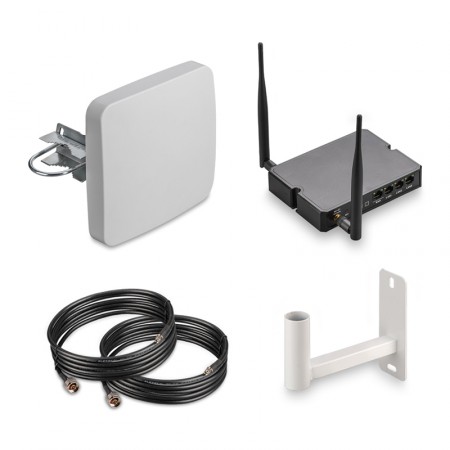

Комплект KSS15-R4 решает задачу выхода в интернет через сотовую связь в местах без кабельного доступа и при слабом сигнале: на даче, в загородном доме, в удаленном офисе. В набор входят роутер со встроенным 4G-модемом, направленная уличная антенна, два соединительных кабеля и крепление. Оборудование поддерживает LTE-стандарты в диапазоне частот 1700–2700 МГц со скоростью скачивания до 150 Мбит/с.

Как устроена система усиления?

Антенну закрепляют снаружи — на стене, мачте или крыше — и направляют в сторону ближайшей базовой станции. Она улавливает сигнал, который внутри здания был бы слишком слабым, и передает его по двум коаксиальным линиям роутеру, установленному в помещении. Маршрутизатор раздает интернет по WiFi и через Ethernet-порты.

• Антенна KAA15-1700/2700 LITE рассчитана на частотный интервал 1700–2700 МГц — именно в этом диапазоне российские операторы запускают LTE-сети в населенных пунктах и пригородных зонах;
• Коэффициент усиления антенны — 12–15 дБи. Это говорит о том, что устройство концентрирует принимаемую энергию в узком луче, ориентированном на базовую станцию. Такая направленность позволяет добиться устойчивого соединения даже с удаленной вышкой, где стандартная всенаправленная антенна уже бесполезна;
• Радиокабели 50 Ом для подключения. Два радиокабеля нужны для работы технологии MIMO: антенна имеет два порта с ортогональной поляризацией, а роутер одновременно обрабатывает оба потока данных, что существенно повышает пропускную способность канала.

Десятиметровых кабелей достаточно, чтобы поднять антенну на крышу или вынести на фасад, а роутер оставить в комнате.

Почему в этом комплекте кабели 50 Ом, а не 75 Ом?

Принципиальное отличие KSS15-R4 от более простых аналогов — кабели и разъемы с волновым сопротивлением 50 Ом. И роутер, и антенна спроектированы под этот импеданс. Общее сопротивление позволяет передавать сигнал с минимальными потерями на отражении, которые неизбежно возникают, когда в одной системе совмещаются комплектующие с разными параметрами.

В наборе KSS15‑R4 используются кабели 5D‑FB с разъемами N‑male и SMA‑male. Они соединяют антенну и роутер напрямую, без переходников. Импеданс полностью согласован, поэтому принятый антенной сигнал доходит до модема с минимальными потерями.

Роутер с поддержкой LTE и настройка

Встроенный модем соответствует категории LTE Cat. 4 (прием до 150 Мбит/с). Поддерживаются основные диапазоны частот LTE, которые запущены российскими операторами (включая B1/B3/B7, которые поддерживаются наружной антенной). На корпусе предусмотрены два лотка для SIM-карт, чтобы защитить интернет-соединение от перебоев.

Помимо этого:

• Роутер одновременно раздает интернет по WiFi и через три LAN‑порта. Скорость WiFi — до 300 Мбит/с (на частоте 2,4 ГГц), порты — 100 Мбит/с;
• Четвертый порт WAN выделен для кабельного провайдера (можно зарезервировать интернет при наличии такой возможности);
• Настройка оборудования производится через веб-интерфейс. Фирменная операционная система показывает уровень сигнала в децибелах для точной настройки антенны и позволяет настроить домашнюю или офисную сеть, используя стандартные инструменты маршрутизации.

KSS15‑R4 — простой и эффективный метод для интернетизации помещений в условиях слабого сотового покрытия или отсутствия доступа к проводному провайдеру. Добавьте комплект Крокс в корзину и оформите заказ на сайте! Условия оплаты и доставки — в соответствующих разделах. Если нужна помощь в выборе места для антенны или расчете длины трассы, звоните 8-800-3333-965.

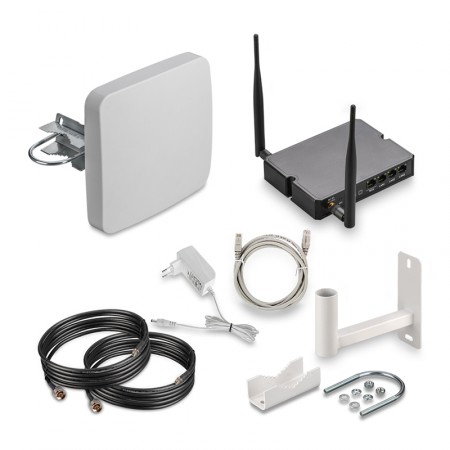

Состав комплекта:

• 4G-роутер Kroks Rt-Cse DS m4
• Уличная антенна KAA15-1700/2700 LITE (панельная, 12–15 дБи)
• Две WiFi-антенны KC5-2400
• Две кабельные сборки 5D-FB с разъемами N и SMA длиною 10 м
• Ethernet-кабель (патч-корд) длиною 0,5 м
• Блок питания
• Фасадный кронштейн KH-200
• Комплект крепежа и метизов
