Портативный анализатор спектра Arinst SSA R3 LC с демодулятором
- Описание
- Доставка
- Отзывы (0)
Arinst SSA R3 LC — третье поколение портативного анализатора спектра для выполнения радиозамеров и тестирования ВЧ-оборудования. Прибор поддерживает частотный диапазон 24–3100 МГц и подходит для оценки радиообстановки популярных стандартов сотовой связи и WiFi, а также для анализа и прослушивания радиоэфира.
Портативный анализатор для инженеров и радиолюбителей
Анализаторы Arinst получили большую популярность за счет своей универсальности, функциональности и доступности. В отличие от профессиональных измерительных приборов, эти устройства легко умещаются в сумке и удобны для полевых работ. Модель с индексом LC является младшей в линейке анализаторов Arinst.
Анализатор поддерживает входной сигнал в диапазоне от 24 МГц до 3,1 ГГц, а значит, совместим со многими видами сотовой связи GSM/3G/4G, WiFi, GPS/ГЛОНАСС и другими средствами беспроводной связи (например, радио). Для управления устройством используется большой (4″) сенсорный резистивный экран, а в помощь в комплекте приложен пластиковый стилус.
При помощи анализатора вы можете:
- Исследовать диапазон частот 24–3100 МГц со скоростью сканирования до 20 ГГц/с. При помощи ЖК-экрана можно легко перемещаться по графику и менять масштаб;

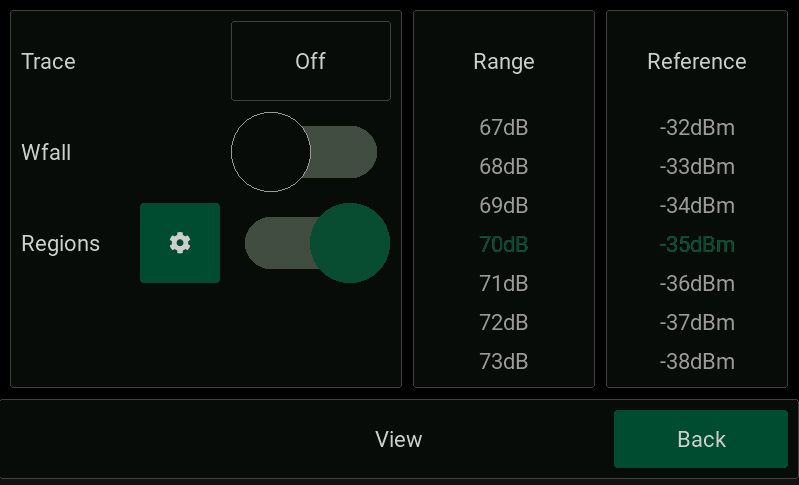

- Просматривать спектр как в виде графика, так и в режиме «водопада»;

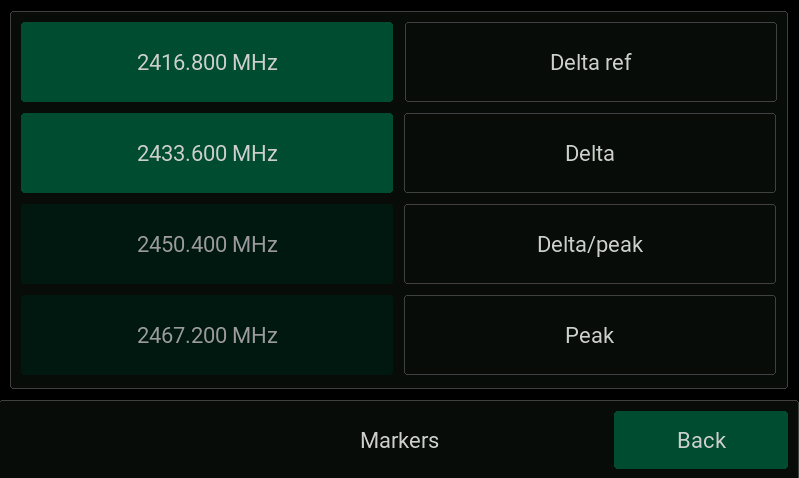

- Устанавливать метки (например, для отдельных операторов или полос WiFi);
- Фиксировать и отслеживать максимальные и минимальные значения на графике;
- Настроить звуковой сигнал при превышении пороговых значений мощности на заданной частоте. Также возможно настроить тональное звуковое сопровождение: анализатор будет менять частоту звука при изменении уровня входного сигнала;
- Демодулировать сигнал FM/AM для его прослушивания при помощи встроенного динамика или гарнитуры (разъем Mini-Jack);

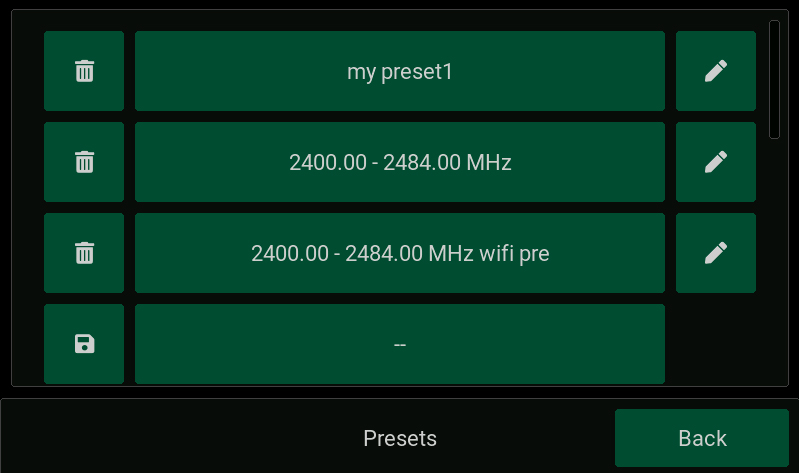

- Сохранять настройки (пресеты) для быстрого возвращения к нужной конфигурации.
Для чего нужен портативный анализатор?
Arinst SSA R3 LC может использоваться для решения широкого круга задач, с которыми сталкиваются радиотехники и монтажные организации. Прибор подходит для лабораторного тестирования активного и пассивного ВЧ-оборудования, калибровки и диагностики фильтров.
Также анализатор незаменим во время выездных работ в процессе установки и настройки систем усиления сотовой связи. Благодаря производительности и компактности, устройство позволяет быстро оценить радиочастотную обстановку, найти источники помех, настроить уличную антенну усилителя (репитера) или компоненты радиомоста.
Использовать анализатор очень просто: для этого достаточно подключить к нему источник сигнала (антенну или ВЧ-передатчик). Для подключения используется разъем SMA-типа. На корпусе прибора размещен разъем «папа» (SMA-male), который при помощи переходника превращен в коннектор «мама» (SMA-female). Такой подход применен для защиты разъема от быстрого износа: переходник, если он выйдет из строя, может быть легко заменен на аналогичный.
Высокая автономность и зарядка по USB
Прибор имеет встроенный аккумулятор емкостью 5000 мАч, который обеспечивает до 4 часов бесперебойной работы анализатора. Зарядка аккумулятора, а также обновление программного обеспечения осуществляется через порт Mini-USB. На корпусе устройства, помимо ВЧ-разъема и порта USB, также размещен порт для наушников и вспомогательные индикаторы.
Сегодня аппаратура Arinst предлагает удобство, практичность и функциональность дорогого оборудования в формате маленького устройства, которое умещается в любой сумке. Портативный анализатор востребован инженерами монтажных организаций, обслуживающих системы ближней и дальней радиосвязи. Купить прибор вы можете прямо сейчас на нашем сайте, а получить подробную информацию и консультацию — по телефону 8 (800) 3333-965!
Анализатор спектра Arinst SSA R3 LC — паспорт [PDF, ~2.43Mb]
Характеристики | |
Отображаемый диапазон частот | 34–3100 МГц |
Максимальная полоса обзора | 3076 МГц |
Опорный генератор TXCO GPS | 26 МГц |
Разрешение по частоте | 25, 10, 5, 2,5 кГц |
Максимальная полоса обзора | 6165 МГц |
Полка шума |
24–1500 МГц: -110 дБ 1500–3100 МГц: от -110... -95 дБ |
Максимальная скорость сканирования | 20 ГГц/с |
Минимальное время обзора полной полосы частот 3 ГГц | 0,2 с |
Подавление зеркального канала | >35 дБ |
Регулировка усиления | 0, 6, 12, 24 дБ |
Волновое сопротивление | 50 Ом |
КСВ в рабочем диапазоне частот | < 2,0 |
Максимальная входная мощность при коэффициенте усиления |
0 дБ: -15 дБм 6 дБ: -20 дБм 12 дБ: -25 дБм 42 дБ: -35 дБм |
Максимальное постоянное напряжение на входе | 25В |
Типы демодуляции | ШЧМ, ЧМ, АМ |
Аудиовыход |
динамик 2 Вт наушники |
Диагональ экрана | 4″ |
Тип экрана | IPS, цветной, сенсорный (резистивный), 800x480 |
Порты и интерфейсы |
1 x SMA-male (порт RF IN, входной сигнал анализатора) 1 x Mini-Jack 3,5 мм (для наушников) 1 x Mini-USB |
Емкость аккумулятора | 5000 мАч |
Время непрерывной работы от аккумулятора | 4 ч |
Рабочая температура | от 0°С до +40°С |
Размер | 145 x 81 x 27 мм |
Вес | 356 г |
Комплектация |
анализатор спектра переходник SMA-female — SMA-female стилус для управления кабель USB-A — Mini-USB паспорт |
