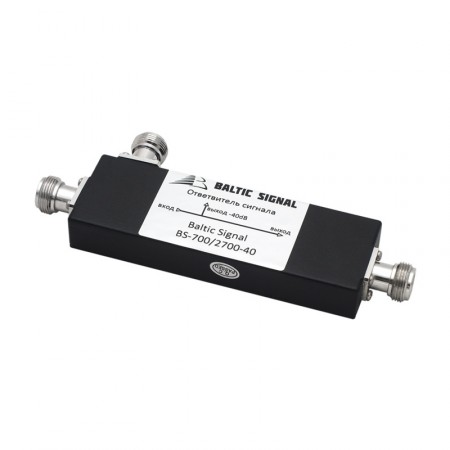

Ответвитель Baltic Signal BS-700/2700-40

Направленный ответвитель BS-700/2700-40 решает задачу неравномерного распределения ВЧ-сигнала в системах усиления сотовой связи. Это устройство помогает настроить стабильное покрытие в помещениях с разной площадью или компенсировать потери при использовании кабелей разной длины. Компактное и простое в установке, оно подходит для комплексных систем связи с репитерами и других систем, где требуется отвести часть мощности от магистральной линии.

Для чего нужен BS-700/2700-40?

Устройство делит входной сигнал на две части: основную (магистральную) и ослабленную на 40 дБ (в 10000 раз слабее, чем входной сигнал). Ответвитель применяется в системах усиления связи для подключения двух внутренних антенн к одному репитеру или промежуточному усилителю (бустеру).

Основные сценарии использования в составе усилителя с репитером:

1. Покрытие зон разной площади, например, большого зала и маленькой комнаты. В офисах можно отвести часть сигнала на антенну в отдельном кабинете, а основную линию направить на антенну в опен-спейсе. В коммерческой недвижимости ответвители позволяют распределить мощность между кассовой зоной, торговым залом, подсобными помещениями и т. п.
2. Балансировка сигнала при разной длине кабельных трасс. Иногда одну антенну нужно установить вблизи репитера, а другую — в соседнем помещении на большой дистанции;
3. Создание каскадных систем с бустерами на крупных объектах, таких как торговые центры, склады, производства.

Ответвитель поддерживает частоты 700–2700 МГц, что делает его универсальным для большинства сетей сотовой связи.

Работа с современными мобильными сетями

BS-700/2700-40 от Baltic Signal является направленным ответвителем. Сигнал от общего входа делится на два порта: основной выход получает большую часть мощности (99,99%), а боковой отвод — незначительную ее часть (0,01%). В обратном направлении сигнал от двух подключенных устройств объединяется, при этом два выхода имеют высокий уровень изоляции для снижения взаимных помех.

• Диапазон 700–2700 МГц. Рабочий диапазон охватывает все популярные стандарты сотовой связи, что позволяет использовать устройство с большинством операторов в России. Ответвитель подходит для систем GSM, 3G, LTE, а также для WiFi-оборудования в диапазоне 2,4 ГГц;
• Минимальные потери. Собственные вносимые потери составляют всего 0,5 дБ, что обеспечивает высокую эффективность передачи сигнала;
• Стандартные разъемы. Ответвитель оснащен портами N-female (50 Ом), которые совместимы с большинством профессиональных кабелей и оборудования;
• Прочный корпус. Металлический корпус выдерживает температуры от -40°C до +60°C, что гарантирует долговечность даже в сложных условиях эксплуатации. Благодаря компактным размерам, устройство легко встраивается в ограниченные пространства монтажных шкафов;
• Пассивное исполнение. Ответвитель не требует подвода питания, это полностью пассивный элемент антенной системы.

Ответвители и делители Baltic Signal используются инженерами, которые проектируют и устанавливают оборудование для систем связи на крупных объектах, где важен точный расчет поступающей мощности.

Если вы занимаетесь проектированием системы усиления, купите ответвитель 40 дБ прямо сейчас на нашем сайте. Хотите заказать проект усиления связи для вашего объекта? Позвоните по телефону 8-800-3333-965 для консультации наших экспертов!
