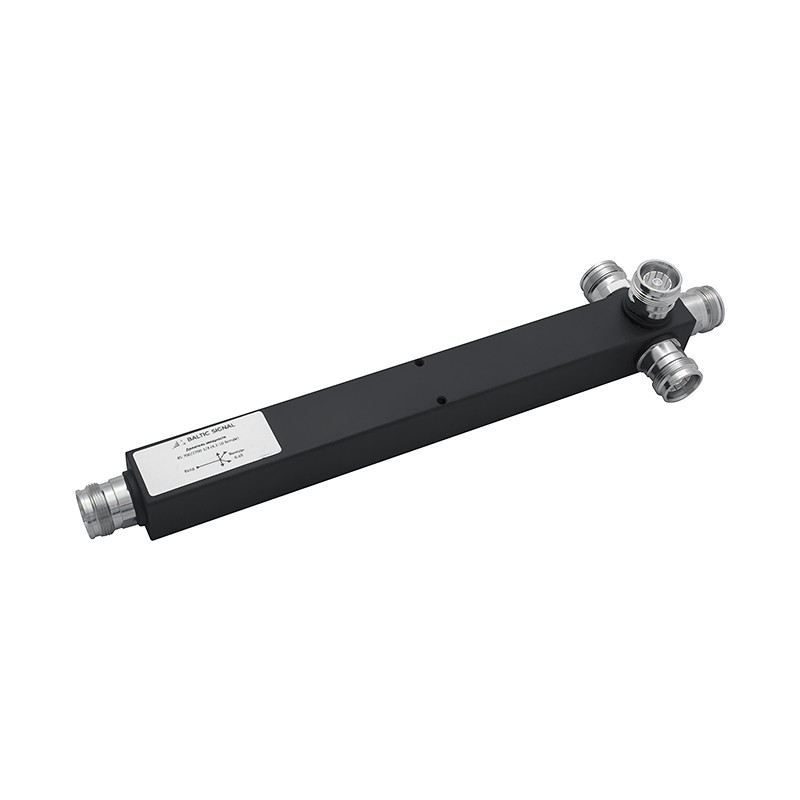

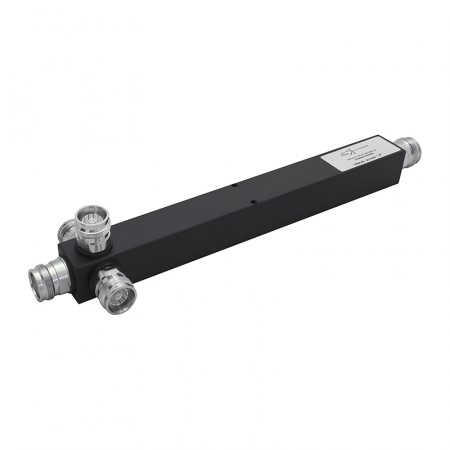

Делитель Baltic Signal BS-700/2700-1/4 (4.3-10-female)

Для промышленных систем сотовой связи часто требуется разветвлять сигнал на несколько направлений — с этой задачей справляется делитель BS-700/2700-1/4 на четыре выхода с разъемами 4.3-10-female. Благодаря низкому уровню интермодуляционных искажений и способности работать с мощными сигналами (до 300 Вт), этот делитель подходит как для систем усиления на предприятиях, так и для телекоммуникационного оборудования на базовых станциях.

Особенности реактивного делителя

В отличие от делителей на базе резисторов, реактивная схема имеет более простую конструкцию. Внутри квадратного металлического профиля расположен коаксиальный проводник, чья форма рассчитана специально для согласованной работы выходов (волновое сопротивление 50 Ом). Деление 1/4 соответствует потере мощности сигнала на 6 дБ, а дополнительные вносимые потери не превышают 0,4 дБ.

Низкий уровень PIM3 (-150 дБн при двух несущих) важен для систем, где одновременно работают несколько операторов или задействуются разные стандарты (бэнды). Передача по линии нескольких несущих приводит к появлению паразитных продуктов, которые могут негативно влиять на качество связи. Делитель с низким PIM3 сохраняет чистоту спектра, что особенно важно в DAS-системах и на базовых станциях.

Разъемы 4.3-10 — промышленный стандарт

Делитель оснащен разъемами 4.3-10-female. Эта серия коннекторов была разработана как компактная и легкая замена громоздким 7/16 DIN. По сравнению с предшественниками, разъемы 4.3-10 на 40% меньше по размеру и на 60% легче. Они обеспечивают стабильный контакт, низкий PIM3 и совместимы с тремя типами вилок: ручная затяжка, под ключ, быстросъемная защелка.

Такие коннекторы широко применяются в профессиональном телекоммуникационном оборудовании: базовых станциях, репитерах операторского класса, узлах компенсации DAS. Если ваше устройство имеет более простые разъемы N-типа, используйте версию делителя с разъемами N-female.

Где применяется делитель с разъемами 4.3-10?

Устройство востребовано в нескольких типовых сценариях, где требуется разветвить тракт с сохранением высокой мощности:

• Профессиональные DAS-системы: распределение сигнала от головного репитера к нескольким внутренним антеннам в больших зданиях (торговые центры, аэропорты, стадионы);
• Базовые станции и радиомодули: подключение нескольких антенн к одному приемнику или объединение сигналов от нескольких передатчиков на общую антенну;
• Мощные системы усиления: делитель выдерживает до 300 Вт, поэтому его можно ставить после бустеров высокой мощности;
• Лабораторные испытания: распределение тестового сигнала от генератора на несколько измерительных приборов (анализаторы спектра, частотомеры).

Конструкция и условия эксплуатации

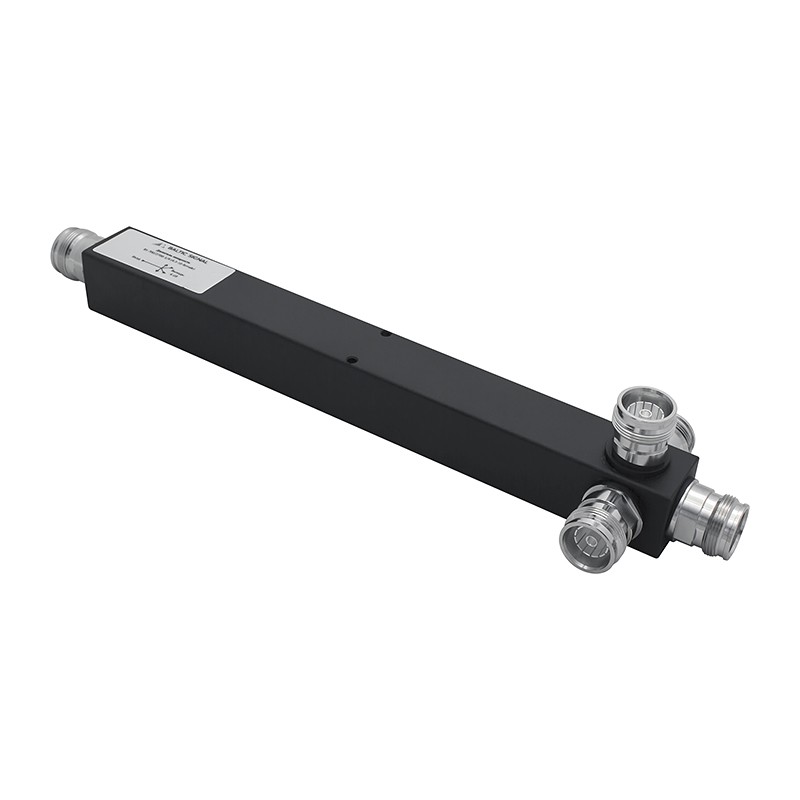

Корпус изготовлен в виде металлической трубки квадратного сечения с герметичными торцами. Степень защиты IP65 означает пыленепроницаемость и защиту от водяных струй, поэтому делитель можно монтировать как внутри помещений, так и на улице. Зафиксировать устройство можно через сквозные отверстия ⌀3 мм на корпусе или обычными стяжками/скобами. Диапазон рабочих температур — от -40 до +60 °C, влажность до 90%.

Чтобы купить делитель, добавьте его в корзину на сайте и выберите способ доставки. Информация об оплате и транспортных компаниях — в профильных разделах. Если вам нужна помощь в подборе делителя (количество выходов, тип разъемов, мощность) или в расчете распределительной сети, позвоните инженерам по телефону 8-800-3333-965!
