Делитель Baltic Signal BS-700/2700-1/3 (4.3-10-female)

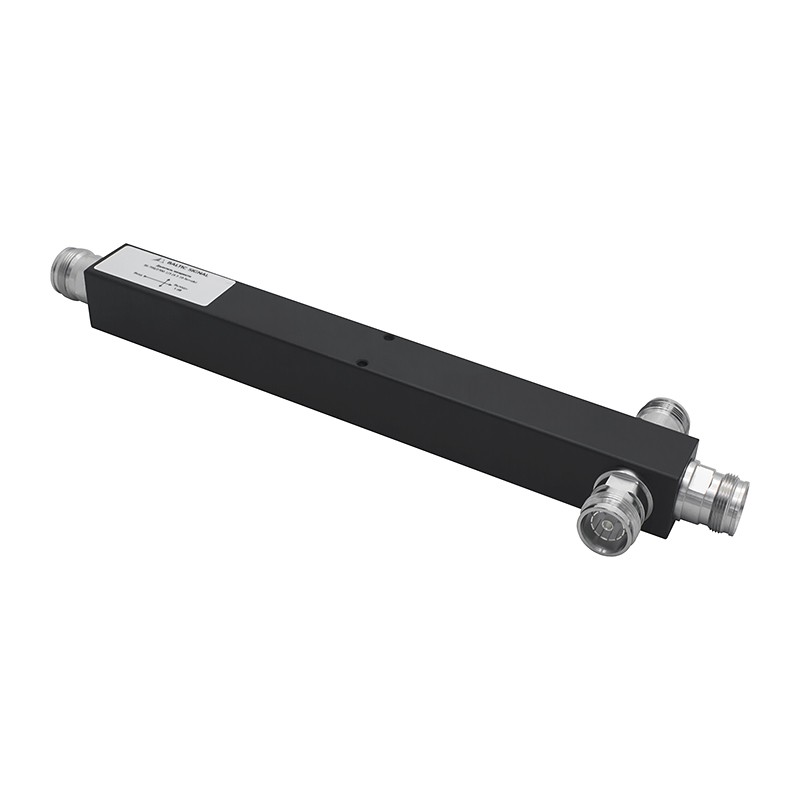

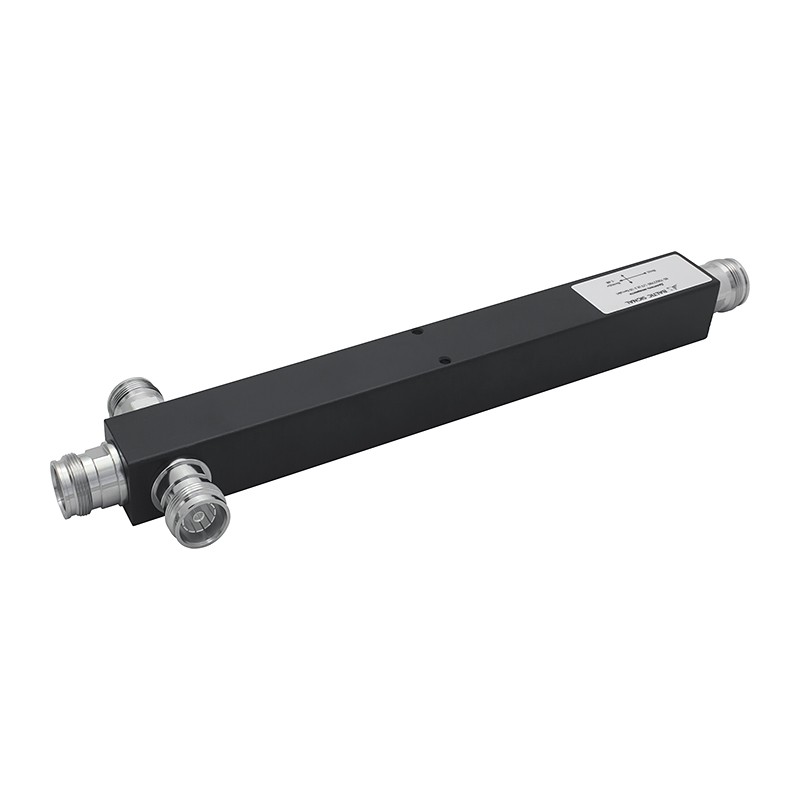

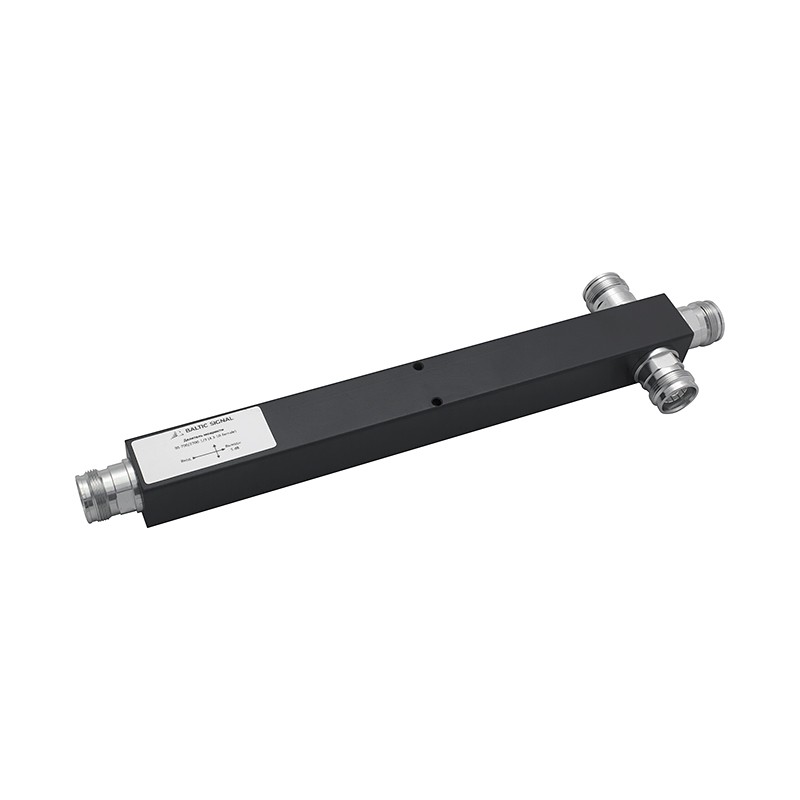

Делитель реактивного типа для полосы 700–2700 МГц: один общий вход и три выхода деления. Прибор работает симметрично — в прямом направлении раздает сигнал на три линии, в обратном собирает три источника в единый тракт. Все разъемы — промышленные 4.3-10-female. Корпус устройства выполнен в виде металлической трубки квадратного сечения. Максимальная мощность составляет 300 Вт.

Что происходит с сигналом при делении на три?

Модель BS-700/2700-1/3 работает в широком диапазоне частот 700–2700 МГц, охватывая стандарты мобильной связи GSM/3G/LTE, WiFi (2,4 ГГц) и разнообразные полосы, используемые в средствах управления, телематики и оборонной индустрии.

Каждый раз, когда сигнал делится на три части, он теряет 5 дБ мощности. BS-700/2700-1/3 добавляет к этому собственные вносимые потери — не более 0,4 дБ на каждый выход

Итоговые потери важно учитывать при проектировании системы: там, где делитель 1/2 «съедает» 3 дБ, деление 1/3 «забирает» 5 дБ. На коротких кабельных трассах это несущественно, на длинных — стоит заранее посчитать суммарное затухание до каждой антенны. Реактивная схема делителя при этом гарантирует, что выходы будут согласованы по общему сопротивлению 50 Ом, а КСВн не превысит 1,3 в рабочем диапазоне частот. Интермодуляция третьего порядка (PIM3) держится на уровне -150 дБн.

Три зоны от одного источника

Основная задача BS-700/2700-1/3 — развести сигнал от одного радиомодуля или антенны по трем независимым направлениям. Чаще всего прибор используют в таких конфигурациях:


• Репитер или другой передатчик на три антенны: каждый этаж или крыло здания получает свою внутреннюю антенну, подключенную к общему усилителю через делитель. Это дешевле, чем ставить три отдельных репитера, и проще в обслуживании;
• Каскадное построение DAS-системы: делитель включается на первом уровне распределения, после чего каждая из трех ветвей может разделяться дальше дополнительными делителями или направленными ответвителями. Так строят многоуровневые антенные сети в крупных зданиях и торговых центрах;
• Подключение трех приемников к одной наружной антенне: например, несколько LTE-модулей могут одновременно работать от единого уличного источника сигнала.

Индустриальные разъемы 4.3-10

Делитель оснащен четырьмя портами 4.3-10-female — по одному на каждый тракт. Формат 4.3-10 сегодня стал основным в профессиональных антенных системах: компактный корпус разъема упрощает монтаж в стесненных условиях, а конструкция контакта сохраняет низкий уровень интермодуляции (PIM3).

• Стабильное сопротивление 50 Ом. Особая форма внутреннего проводника, выполняющего передачу сигнала внутри делителя, обеспечивает правильное согласование выходов по общему импедансу 50 Ом. Прибор имеет низкое КСВн на уровне 1,3;
• 4.3-10-розетки под любой вид вилки. Ответные вилки серии 4.3-10 могут иметь исполнение для закручивания рукой, гаечным ключом или с защелкой (push-pull). Розетка на корпусе делителя является универсальной и может использоваться с любым из указанных видов коннекторов. Отдельно выпускается версия с N-разъемами;
• Выдерживаемая мощность 300 Вт. Через делитель можно проводить сигналы очень высокой мощности — до 300000 мВт. Это покрывает потребности не только бытовых и полупрофессиональных, но и промышленных систем (базовые станции операторов, радиорелейные линии и т. п.);
• Широкий температурный диапазон. Рабочий диапазон температур — от -40°С до +60°С. Учитывая высокий класс защиты от пыли/влаги (IP65), этот делитель можно использовать в промышленных помещениях без отопления или на улице.

Купить делитель 1/3 с разъемами 4.3-10 можно прямо сейчас на сайте: оформите заказ через корзину! По вопросам расчета системы и подбора оборудования звоните 8-800-3333-965.
