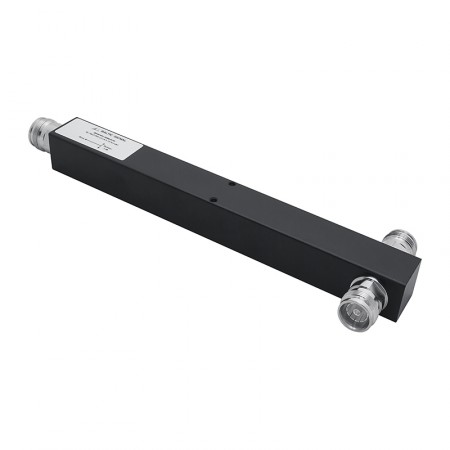

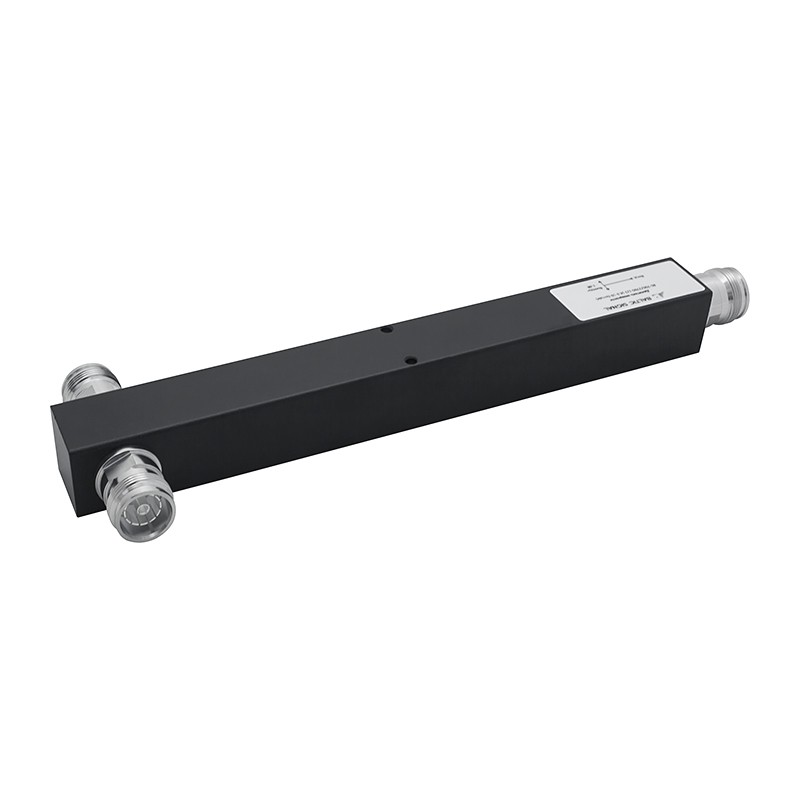

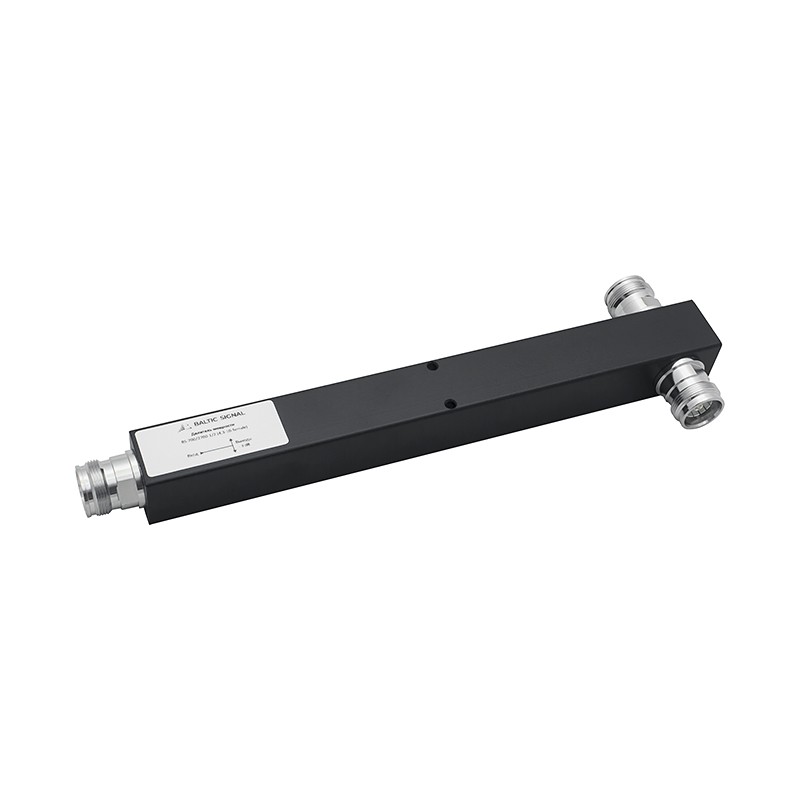

Делитель Baltic Signal BS-700/2700-1/2 (4.3-10-female)

Делитель ВЧ-сигнала на две части, рассчитанный на работу в полосе частот от 700 до 2700 МГц. В прямом направлении прибор разделяет один входящий сигнал между двумя линиями, в обратном — суммирует два потока в один тракт. Все три порта выполнены в формате 4.3-10-female. Прибор рассчитан на подводимую мощность до 300 Вт.

Как работает реактивный делитель?

Модель BS-700/2700-1/2 типологически относится к реактивным делителям, которые не содержат резисторов. Внутри корпуса содержится металлический проводник, который за счет особой формы обеспечивает согласование выходов по волновому сопротивлению 50 Ом. Такая конструкция оказывается дешевле и проще, чем другие разновидности (например, на базе резисторов).

Потери на делении составляют 3 дБ — неизбежная цифра при равном разделении мощности надвое. Паразитные потери самого прибора при этом не выходят за пределы 0,4 дБ. Интермодуляция третьего порядка при передаче двух несущих не поднимается выше -150 дБн.

Где применяется BS-700/2700-1/2?

Широкий диапазон 700–2700 МГц охватывает все полосы, которые российские операторы задействуют в сетях GSM, 3G и 4G/LTE, а также WiFi на частоте 2,4 ГГц. Это делает прибор универсальным для разных конфигураций антенных систем:

• Многоуровневые DAS-системы: прибор включается в магистральную линию между радиомодулем и разводкой по помещениям, где сигнал далее делится на следующих ступенях;
• Две внутренние антенны от одного ретранслятора: делитель равномерно распределяет усиленный сигнал по этажам или зонам здания, и каждая антенна получает ровно половину мощности;
• Распределение сигнала к сотовым модулям: от источника сигнал поступает к модемам, LTE-роутерам или промышленным модулям, которые используются в системах автоматизации и мониторинга;
• Измерительные стенды: низкий PIM3 исключает паразитные составляющие, которые могут исказить результаты точных радиоизмерений.

Разъемы 4.3-10: почему этот формат вытесняет 7/16 DIN?

До недавнего времени стандартом для профессионального антенного оборудования был разъем 7/16 DIN — массивный, надежный, но громоздкий. Серия 4.3-10 создавалась специально для того, чтобы снять это ограничение: те же электрические характеристики и механическая прочность, но корпус примерно на 40% компактнее и на 60% легче. Сегодня 4.3-10 стал новым индустриальным стандартом для радиомодулей базовых станций и антенно-фидерных систем.

К розетке 4.3-10-female можно подключить три типа вилок: с ручной закруткой, под гаечный ключ и с фиксатором push-pull. Монтажник выбирает подходящий вариант в зависимости от условий (доступа к разъему, требуемой скорости подключения и вибростойкости соединения). Конструкция контакта рассчитана на многократное переподключение без деградации уровня PIM3.

Монтаж и условия эксплуатации

Корпус квадратного сечения не проворачивается в руке при подключении кабелей и удобно укладывается в кабельные лотки. Рабочий диапазон температур — от -40°С до +60°С, что позволяет задействовать делитель в неотапливаемых помещениях или на улице.

Для подключения потребуются кабельные линии с вилками 4.3-10-male. По вопросам выбора оборудования и проектирования системы звоните по номеру 8-800-3333-965.
