Кабельная сборка TNC-male - 5 метров 5D-FB - SMA-male

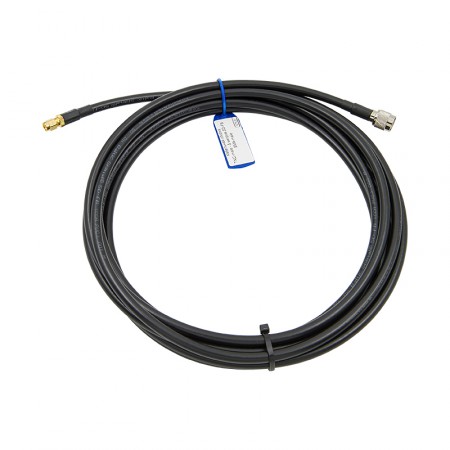

Кабельная сборка — это отрезок коаксиального кабеля с уже установленными разъемами, который соединяет два устройства напрямую. Эта сборка нужна там, где оборудование на одном конце линии имеет вход TNC, а на другом — SMA: достаточно накрутить разъемы на соответствующие гнезда, и соединение готово. Кабель марки 5D-FB толщиной 7,5 мм относится к коаксиалу среднего сечения — он хорошо держит форму при прокладке и имеет небольшое затухание на высоких частотах. Длина — 5 метров.

Где применяется кабельная сборка TNC / SMA ?

Основная задача такой сборки — соединить внешнюю антенну с оборудованием, когда у них разные разъемы. TNC встречается на навигационных терминалах, GNSS-антеннах и части профессионального радиооборудования. SMA — стандарт для роутеров со встроенным LTE-модемом, репитеров, портативных анализаторов спектра и радиомодулей различных диапазонов.

Разъемы и кабель

При изготовлении сборки используются комплектующие от производителей с проверенной репутацией, в частности российского предприятия Baltic Signal. Каждая сборка снабжена маркировочным ярлыком для идентификации на монтаже.

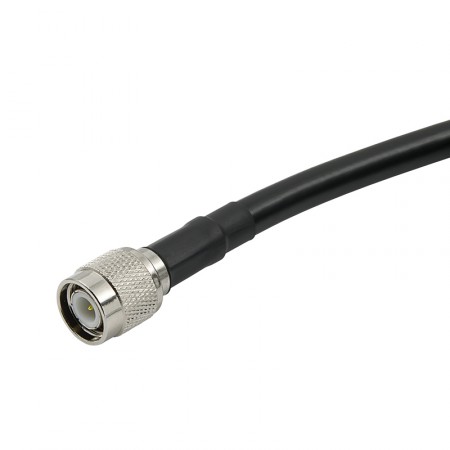

• Коннектор TNC-male (вилка). Это более крупный разъем: его резьбовая гайка плотно затягивается и не ослабевает от тряски или случайного задевания. Этот тип соединения прижился в навигационном и полевом оборудовании;

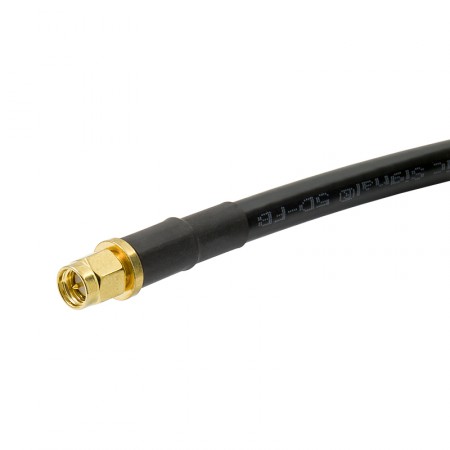

• Разъем SMA-male (вилка). Серия SMA меньше по размеру и встречается значительно чаще: многие роутеры с LTE-модемом, репитеры и радиомодули ISM-диапазонов имеют на корпусе именно такие гнезда;
• Коннекторы на обоих концах — обжимного типа. Монтаж выполняется специальным инструментом: металлическая гильза обжимается вокруг хвостовика разъема и кабельной оплетки, что обеспечивает надежный электрический контакт и механическую прочность;
• Защита от пыли и влаги. Место обжима закрыто термоусадочной трубкой для ограждения от внешней среды. Рабочий диапазон температур собранного изделия: от -60°С до +70°С.

Коаксиальный кабель с низким затуханием

Кабель 5D-FB — коаксиал с наружным диаметром 7,5 мм. Центральная жила однопроволочная, ⌀1,8 мм, материал — алюминий с медным плакированием (CCA). Вокруг жилы размещается вспененный полиэтилен и двойной экран (оплетка и фольга). Внешняя оболочка из ПВХ черного цвета устойчива к солнцу и влаге.

На 5-метровом отрезке кабель 5D-FB теряет минимум мощности. Расчет по паспортным данным кабеля:

• На 900 МГц (LTE B8) — около 1,0 дБ;
• На 1800 МГц (LTE B3) — около 1,5 дБ;
• На 2700 МГц (LTE B7) — около 1,9 дБ.

Пять метров — это расстояние, которого обычно хватает, чтобы проложить кабель от антенны за окном до роутера внутри помещения.

Если пяти метров достаточно, но кабель толщиной 7,5 мм неудобен в конкретном монтаже — стоит рассмотреть аналогичную сборку на кабеле RG-58. Тонкий и гибкий RG-58 легче уложить в узких местах, но он имеет более высокое затухание. Выбирайте сборку в зависимости от бюджета мощности и требований к уровню сигнала!
