Кабельная сборка SMA-male - 30 метров 5D-FB - SMA-male

Тридцатиметровая кабельная трасса с разъемами SMA-male на обоих концах — для случаев, когда антенна и оборудование разделены серьезным расстоянием. Несколько этажей между крышей и серверной комнатой, длинный производственный коридор, расстояние от уличной мачты до аппаратного шкафа в здании — все это сценарии, где более короткие сборки попросту не «дотягиваются».

Когда без тридцати метров не обойтись?

Необходимая длина кабельной трассы часто оказывается больше, чем расстояние между антенной и оборудованием напрямую. Кабель нельзя тянуть сквозь помещения по воздуху — он следует по пластиковым каналам, огибает дверные проемы, спускается по стояку. Реальная длина трассы всегда оказывается больше прямого расстояния между двумя точками. Именно поэтому там, где на глаз видится 20 метров, в укладке уходит на минимум треть больше.

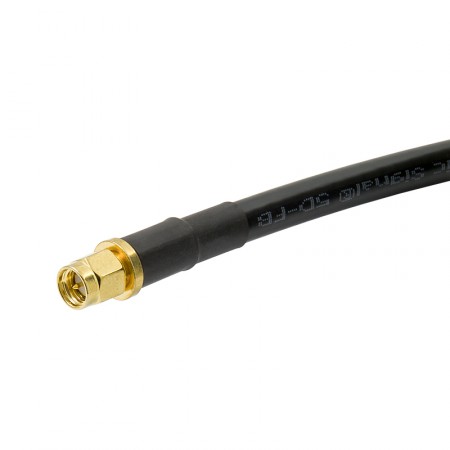

Эта сборка имеет оба разъема SMA-male — штекеры 50 Ом с резьбой и центральным штырем. Такая конфигурация нужна, когда на обоих концах трассы стоят устройства с розеточными портами SMA-female: антенны с гнездовым разъемом, роутеры, усилители, измерительные приборы. Сборка подключается к ним напрямую, без переходников.

Потери сигнала на 30 метрах

Любой коаксиальный кабель ослабляет сигнал. На 30 метрах 5D-FB потери составят:

• Около 6 дБ на частотах 900 МГц;
• Около 9 дБ на частотах 1800 МГц;
• Около 11 дБ на частотах 2600 МГц.

К этим значениям обычно добавляется до 1 дБ потерь на каждом соединении (коннекторе). Итого потери на трассе могут достигать 13 дБ — это почти в 20 раз меньше мощности на выходе, чем на входе. Если исходный сигнал от антенны уверенный, такие потери не критичны: у системы есть запас. Если сигнал слабый с самого начала — стоит либо укоротить трассу, либо рассмотреть кабель с меньшим погонным затуханием, например 8D-FB.

Конструкция кабельной сборки

5D-FB — гибкий коаксиал ⌀7,5 мм с умеренными потерями для своего класса. Его конструкция включает:

• Центральная жила — алюминий, плакированный медью: на радиочастотах ток течет по поверхностному слою проводника, поэтому медное покрытие работает так же эффективно, как цельномедная жила, но кабель получается легче и дешевле;
• Двойной экран — алюминиевая фольга и оплетка обеспечивают экранирование от сторонних помех;
• Внешняя оболочка из ПВХ — держит диапазон от -60°С до +75°С и не разрушается под прямыми лучами солнца.

Разъемы крепятся методом обжима с пайкой центральной жилы и фиксацией корпуса обжимной гильзой. Место стыка закрывается термоусадочной трубкой. Перед отправкой каждая сборка проходит контроль: целостность проводника, отсутствие замыкания между жилой и экраном, качество обжима.

30 метров — самая длинная позиция в этой линейке. Для более коротких соединений доступны варианты 10 м, 15 м, 20 м. Более редкие комбинации кабеля/разъемов можно заказать через конструктор. Остались вопросы? Позвоните по номеру 8-800-3333-965!
