Кабельная сборка SMA-male - 30 метров 5D-FB - SMA-female

Тридцатиметровый удлинитель с разъемом SMA-male на одном конце и SMA-female на другом. Кабель такой длины берут в случаях, когда между антенной и оборудованием имеется серьезное расстояние: несколько этажей здания, длинный коридор, расстояние от крыши до серверной комнаты. Поскольку на большой длине сигнал претерпевает большее затухание, при использовании таких сборок важно заранее рассчитать потери.

Зачем нужна трасса в 30 метров?

Активное оборудование — роутеры, модемы, усилители — обычно размещают в закрытых шкафах, серверных комнатах или внутри зданий, где есть питание и удобный доступ. Антенна при этом устанавливается там, где есть сигнал: на крыше, фасаде, мачте. Разрыв между этими точками нередко составляет 20–30 метров, и единственный способ его преодолеть — проложить коаксиальный кабель.

Разъем SMA-female на одном конце сборки позволяет использовать ее не только как самостоятельную трассу, но и как удлинитель уже проложенного кабеля. Если существующая антенная линия оканчивается разъемом SMA-male, эта сборка подключается к ней напрямую и добавляет еще 30 метров — без пайки и замены всей линии.

Потери на 30 метрах: что нужно учесть до покупки?

Любой коаксиальный кабель вносит затухание — часть мощности сигнала рассеивается на длине трассы. На 30 метрах кабеля 5D-FB потери составят:

• Около 6 дБ на частотах GSM-900;
• Около 9 дБ на частотах LTE-1800 (B3);
• Около 11 дБ на частотах LTE-2600 (B7).

Поскольку затухание измеряется в логарифмических единицах, снижение уровня сигнала на 3 дБ означает фактическую потерю половины мощности. При 6 дБ затухания до оборудования доходит четверть от исходного уровня, при 9 дБ — около восьмой части. Если в вашей точке приема сигнал оператора уверенный — 30 метров 5D-FB справятся с задачей. Если сигнал слабый или нестабильный, разумнее рассмотреть более толстый кабель с меньшим затуханием на метр либо выбрать сборку меньшей длины (15 м, 20 м или 25 м).

Кабель 5D-FB: конструкция для длинных трасс

Марка 5D-FB выбрана неслучайно: диаметр кабеля 7,5 мм обеспечивает лучшее соотношение гибкости и потерь среди коаксиалов, которые можно реально проложить в помещении. Центральная жила — алюминий с медным покрытием (CCA), диаметром 1,8 мм. Медный слой несет высокочастотный ток по поверхности проводника, алюминиевая основа держит форму и снижает вес кабеля на длинных участках.

Экранирование двухслойное: сначала алюминиевая фольга, поверх — алюминиево-магниевая оплетка. Такая конструкция обеспечивает эффективность и устойчивость к помехам от соседнего электрооборудования.

Внешняя оболочка из ПВХ выдерживает диапазон от -60°С до +75°С и не разрушается от ультрафиолета при наружной прокладке.

Разъемы и качество сборки

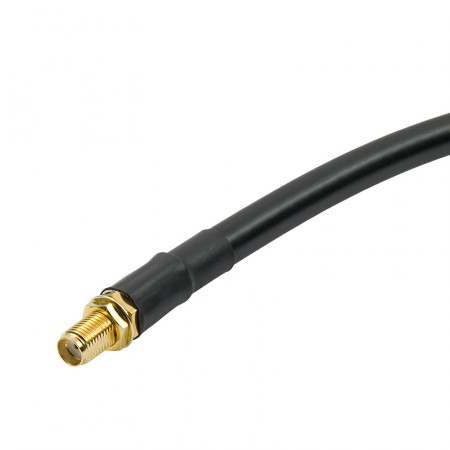

Разъемы SMA — стандарт для радиочастотных соединений в компактных устройствах. Их диаметр сопоставим с диаметром самого кабеля, что упрощает прокладку через стены и перегородки. Коннектор SMA-female снабжен гайкой для приборного монтажа.

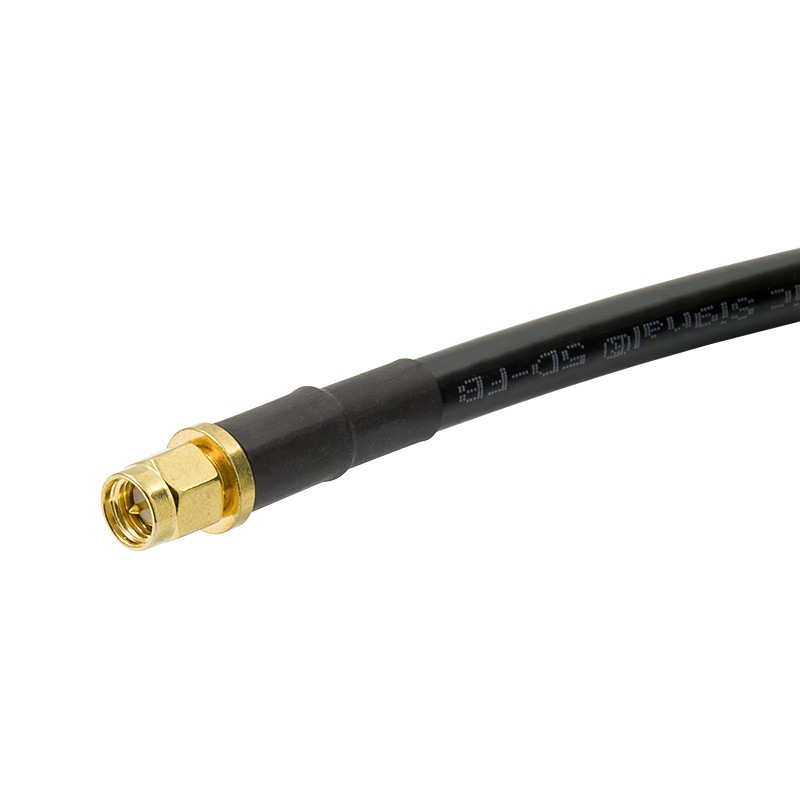

На этой сборке установлены обжимные разъемы: металлический цилиндр сжимается вокруг основания коннектора специальным инструментом. Контакт получается жестким и неподвижным — он не ослабевает при вибрации и выдерживает многократное подключение и отключение. Место обжима закрывается термоусадкой. Перед отправкой каждая сборка проходит проверку целостности проводника и отсутствия замыкания между жилой и экраном.

Добавьте сборку в корзину и оформите заказ на сайте! Если нужна помощь в подборе длины или расчете потерь для вашей системы — звоните по номеру 8-800-3333-965.
