Кабельная сборка SMA-male - 20 сантиметров RG-405 - SMA-male

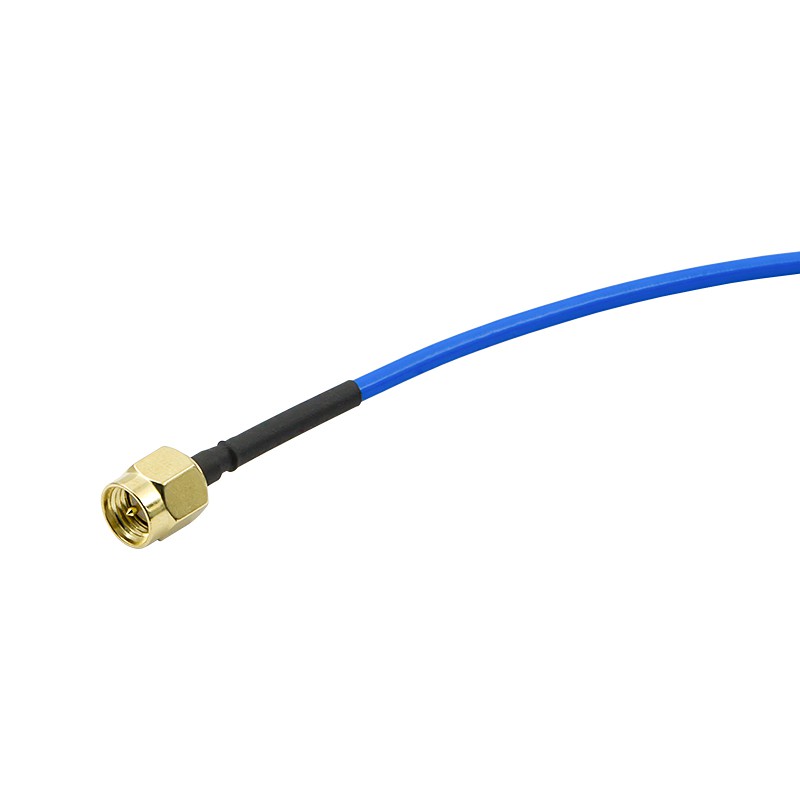

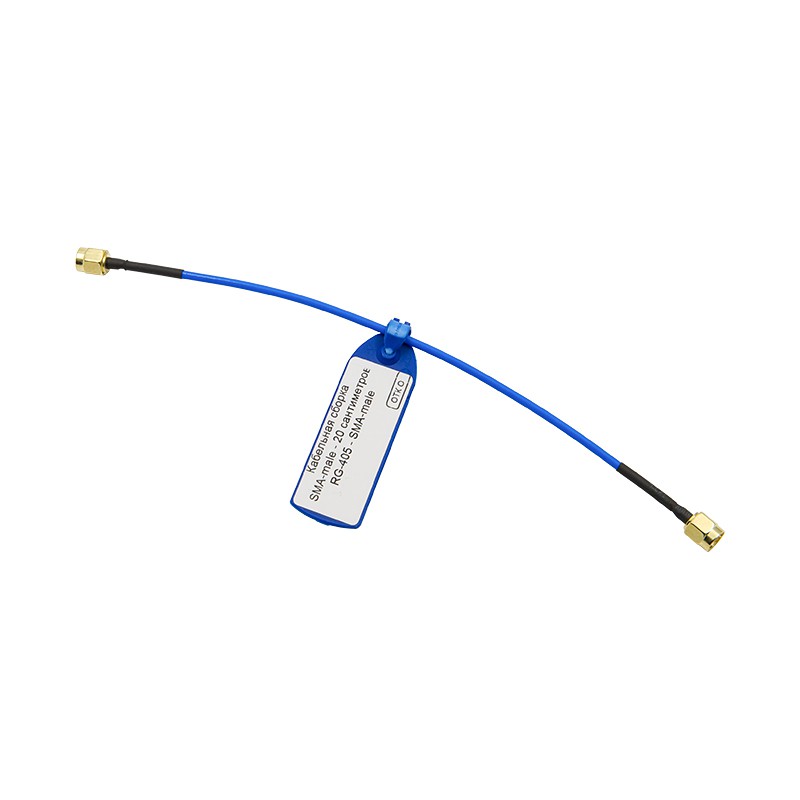

Короткий радиочастотный джампер с разъемами SMA-male на обоих концах и кабелем RG-405 в основе. Длина 20 см — отдельный формат: такая короткая сборка служит перемычкой для соединений внутри одного корпуса или между соседними блоками на монтажной плате.

Короткий кабель-пигтейл 20 см

Когда нужно соединить два компонента, стоящих рядом, возникает выбор: использовать адаптер S-311 или короткую гибкую сборку. Адаптер соединяет разъемы напрямую, и это может создать проблему — весь вес и вся нагрузка от перекоса или вибрации ложатся на корпуса разъемов. На стенде или в лабораторном приборе, где компоновка меняется часто, это приводит к износу резьбы. Джампер длиной 20 см дает несколько сантиметров свободы: кабель принимает нагрузку на себя, разъемы остаются ненагруженными.

Потерями сигнала на такой длине в большинстве случаев можно пренебречь. Даже на частоте 3 ГГц затухание на 20 см составляет менее 0,3 дБ — это меньше, чем вносит стандартное резьбовое соединение. Сборка охватывает широкий диапазон, поэтому ее применяют в самых разных задачах:

• Коммутация антенны с GSM/LTE-модулем внутри роутера, терминала или шлюза;
• Соединение компонентов на испытательном стенде, где компоновка меняется регулярно;
• Подключение малогабаритных радиомодулей в авиационной и космической аппаратуре;
• Внутренняя разводка в лабораторных приборах и устройствах СВЧ-диапазона.

Почему кабель RG-405, а не обычный коаксиал?

RG-405 — это полужесткий коаксиальный кабель профессионального класса. Слово «полужесткий» здесь важно: в отличие от обычных гибких коаксиалов с фольгой или оплеткой, у RG-405 экран выполнен из пропаянной оплетки со сплошным покрытием (100%). Такая конструкция не оставляет щелей для внешних помех и не пропускает сигнал наружу, что критично в условиях, когда рядом работают другие радиочастотные цепи.

Центральный проводник сделан из меди с тонким серебряным напылением, которое определяет низкий уровень потерь. Медная основа при этом сохраняет нужную гибкость: кабель не ломается при укладке в корпусе.

Внешняя оболочка изготовлена из фторэтиленпропилена — инертного материала, устойчивого к разнообразным агрессивным веществам. ФЭП не реагирует на большинство технических жидкостей и растворителей, а главное — не теряет своих свойств в широком температурном диапазоне от -60°С до +155°С. Для кабеля внутри прибора, который работает в постоянно нагревающемся корпусе, это означает стабильность характеристик на весь срок службы.

Разъемы и качество сборки

Разъемы SMA-male крепятся к кабелю методом пайки. Паяная конструкция надежнее обжимной и гарантирует долговечность. Перед отправкой каждая сборка проходит проверку — целостность проводника, прохождение сигнала, прочность фиксации разъемов на кабеле.

Добавьте сборку в корзину и оформите заказ на сайте! Если возникнут вопросы по оплате или доставке — вся информация есть в соответствующих разделах. Хотите уточнить что-то до покупки или подобрать нужную конфигурацию? Звоните по номеру 8-800-3333-965, наши специалисты помогут разобраться.
