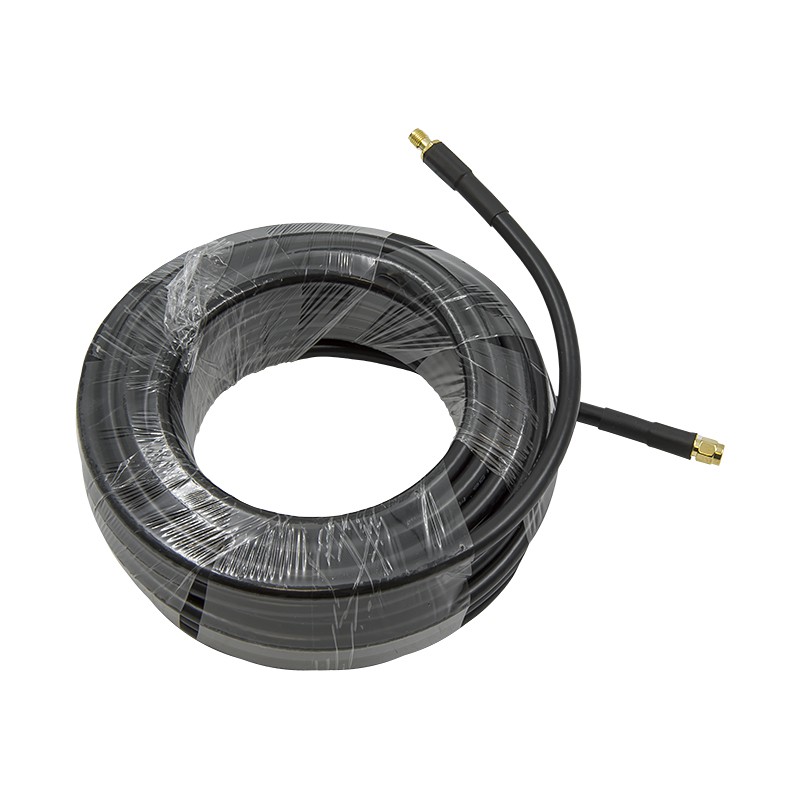

Кабельная сборка SMA-male - 10 метров 5D-FB - SMA-female (S-211)

Кабельный удлинитель 5D-FB с SMA-разъемами для передачи ВЧ-сигналов. Изделие обеспечивает устойчивое соединение оборудования, сводит к минимуму потери и снижает влияние внешних электромагнитных наводок. В данной конфигурации применены разъемы форм-фактора SMA — «штекер» и «гнездо», а общая длина линии составляет 10 метров.

В этой версии кабельной сборки используется разъем SMA-female без гайки (S-211). Если для вашего проекта требуется фиксирующая гайка для установки на корпус, используйте кабельную сборку с коннектором S-231.

Надежный способ удлинить кабель или подключить аппаратуру

Коаксиальные линии подобного типа востребованы как профессионалами в сфере радиосистем, так и энтузиастами, которым нужно подключить устройства, работающие на высоких частотах. Главный плюс готовых изделий — заранее установленные разъемы: они устраняют необходимость паять контакты или использовать специализированный инструмент для обжима.

Передача сигнала в коаксиальной линии осуществляется через центральный проводник (проволоку). Между проводником и экраном находится изолирующий слой, который не допускает их соприкосновения и определяет волновые характеристики линии (50 Ом). Экран защищает провод от внешних помех, а наружная оболочка сохраняет целостность кабеля при механическом воздействии и контакте с окружающей средой.

• Повышенная износостойкость: при производстве использованы кабель и разъемы российского бренда Baltic Signal, что обеспечивает длительный срок службы даже при серьезных перепадах температуры (от -40°C до +75°C);
• Минимальное затухание: конструкция кабеля позволяет сохранить стабильный уровень передачи на протяженных участках;
• Универсальность применения: SMA-штекер и гнездо делают линию совместимой с большим числом устройств GSM/3G/4G;
• Готовность к интеграции: достаточно соединить кабель с соответствующими портами оборудования — изделие не требует дополнительной подготовки.

Коаксиальная сборка на базе 5D-FB может быть использована с большим перечнем аппаратуры, включая 4G-роутеры и модемы, промышленные шлюзы, GSM-телефоны, оборудование спутниковой навигации, измерительные приборы, антенны и другие кабельные линии.

Разъем SMA-мама позволяет использовать эту сборку для удлинения кабельного участка — например, встроенного провода антенны или проложенного кабеля репитера, длины которого не хватило для подключения оборудования.

Конструкция изделия

Основой сборки служит 10-метровый коаксиальный провод 5D-FB CCA PVC. В его центре расположена омедненная жила толщиной 1,8 мм. Поверх жилы помещен диэлектрический слой из вспененного полиэтилена. Роль защитного экрана выполняет оплетка вместе с алюминиевой фольгой. Снаружи размещается ПВХ-оболочка диаметром 7,5 мм, предохраняющая кабель от повреждений и внешних воздействий.

По концам установлены разъемы разных типов:

• SMA-штекер: оборудован внутренней резьбой и пином (штырем). Служит для подсоединения к устройствам, имеющим ответные гнезда;
• SMA-гнездо (без гайки): снабжено внешней резьбой и отверстием под центральный контакт. Применяется для стыковки с ответными штекерами.

Импеданс кабеля и разъемов составляет 50 Ом — стандартная величина для радиочастотной техники. Потери на участке длиной 10 м составляют приблизительно 2,0 дБ на частоте 900 МГц (диапазон GSM) и около 3,6 дБ на частоте 2500 МГц (LTE).

Сборка изделия выполняется методом механического обжима. Герметизация обеспечена с термоусадочным материалом. Коннекторы, установленные путем опрессовки, выдерживают многократное подключение без заметного износа. После обжима разъемов проводится контрольная проверка с использованием измерительного прибора.
