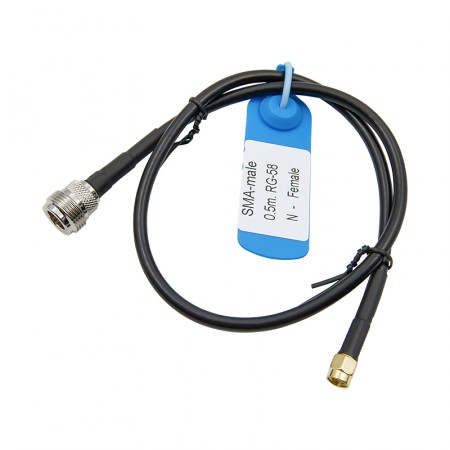

Кабельная сборка N-female - 0,5 метра RG-58 - SMA-male

Коаксиальный кабель длиной 50 см с разъемами N-female («мама») на одном конце и SMA-male («папа») на другом. Полметра хватает, чтобы вывести кабель от LTE-роутера, обогнуть угол корпуса или дотянуться до соседнего устройства — без лишних петель и натяжения. Кабель изготовлен из коаксиала RG-58 A/U на обжимных разъемах с термоусадкой.

Где применяется эта сборка?

Короткий кабель-перемычка помогает соединить устройство или кабельную трассу, которая кончается разъемом N-male, с оборудованием, у которого на входе стоит SMA-female. Чаще всего это:

• LTE-роутеры, модемы, разнообразные радиомодули — при подключении к кабельной трассе или антенне;
• Наращивание существующей сборки с коннектором N-male — когда имеющейся длины не хватает на несколько сантиметров;
• Стыковка измерительного оборудования с разным типом коннекторов;
• Монтаж GSM-шлюзов и промышленных модемов, у которых кабельные входы разных серий разнесены в корпусе.

Перемычка входит в линейку коротких соединительных сборок с разъемами N-female и SMA-male. Более короткий вариант — 30 см, для большего расстояния между устройствами доступна версия на 1 м.

Два разъема — две разные серии

На одном конце провода установлена розетка N-female. Гнездо этой серии узнают по крупному корпусу: такое соединение держит вибрацию и не раскручивается при случайном задевании. Разъемы N ставят на уличные антенны, усилители, стационарные приборы — там, где кабель подключают надолго и переходить с одного прибора на другой не планируют.

На другом конце — SMA-male. Вилка этой серии заметно меньше: тонкий цилиндрический корпус, мелкая резьба. Именно эта серия устанавливается на LTE-роутеры, карманные анализаторы спектра и разнообразные радиоплаты. Стыкуя разъемы разных серий в одной сборке, производители избавляют монтажника от необходимости искать и докупать переходник.

Оба коннектора рассчитаны на волновое сопротивление 50 Ом — стандарт для телеком-оборудования.

Кабель и качество соединения

Кабельная сборка произведена из проверенных комплектующих и прошла испытания на исправность и надежность.

• Провод марки RG-58 A/U. Тонкий коаксиал с медной однопроволочной жилой ⌀1,00 мм. Внешний диаметр кабеля — 5,00 мм, что делает его заметно тоньше и гибче многих аналогов. На полуметровом отрезке затухание сигнала настолько мало, что его можно не принимать в расчет даже в диапазоне 1,8–2,6 ГГц;
• Разъемы установлены обжимом. Коннекторы фиксируются металлической гильзой, которая сдавливается кримперным инструментом. Соединение выдерживает многократные подключения без люфта. Поверх гильзы — термоусадочная трубка, она герметизирует переход кабеля в разъем;
• Простая идентификация. На каждой сборке закреплена бирка с маркировкой — тип разъемов, длина, марка кабеля. Удобно, когда на складе или монтажном столе лежит несколько похожих изделий;
• Обязательная проверка. Кабельная сборка проходит тестирование в ОТК. Инженеры проверяют качество обжима, целостность жилы, отсутствие КЗ между корпусами разъемов и проводником.

Чтобы заказать кабельную сборку N/SMA длиной 50 см, добавьте товар в корзину и оформите заказ онлайн. Нужна нестандартная длина или другое сочетание разъемов? Оформите кабельную сборку на заказ. Есть вопросы? Звоните по номеру 8-800-3333-965!
