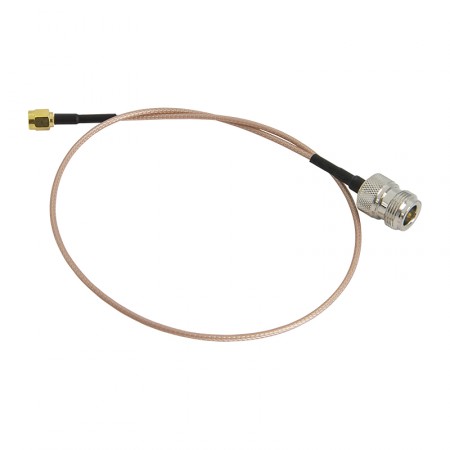

Кабельная сборка N-female - 0,5 метра RG-316 - RP-SMA-male

Короткая кабельная сборка на гибком проводе RG-316 с установленными разъемами N-female (розетка) и RP-SMA-male (реверсивная вилка). Длина кабеля — всего 50 см, что позволяет использовать его для соединения рядом стоящего оборудования или коммутации внутренних элементов устройств.

Короткий кабель для соединения антенн и WiFi-оборудования

Кабельная сборка оснащена коннекторами N-female и RP-SMA-male. Оба коннектора имеют волновое сопротивление 50 Ом и используются в сфере радиосвязи и беспроводных сетей.

• Коннектор N-female — разъем «мама» (розетка) популярной N-серии, которая используется для подключения профессионального радиооборудования. Соединители этого типа часто устанавливаются на усилителях мобильной связи, радиомодулях, антеннах, измерительных приборах. Розетка имеет внешнюю резьбу и гнездовой контакт;
• Коннектор RP-SMA-male — разъем «папа» (вилка) реверсивной версии SMA. Эта разновидность коннекторов имеет обратную полярность: на вилке размещен гнездовой контакт, в то время как розетка получила центральный пин. При этом тип резьбы и внешний вид коннекторов сохранен без изменений. Серия RP-SMA была разработана специально для WiFi-оборудования, чтобы традиционные комплектующие и ВЧ-устройства (усилители, антенны и т. п.) не были совместимы с новыми беспроводными приборами.

Эта сборка может использоваться для коммутации точек доступа WiFi с кабельными трассами и другими приборами, оснащенными традиционным разъемом N-male. Таким образом, этот короткий кабель может выступать как удлинителем, так и адаптером (пигтейлом) для коммутации внутри компактных корпусов оборудования.

Тонкий кабель RG-316 для пигтейлов

Изделие исполнено на базе RG-316 — марки коаксиального радиокабеля, который обычно используется при производстве пигтейлов. Пигтейлами называют короткие соединительные шнуры, которые служат в качестве гибких переходников и применяются там, где обычные корпусные переходники не подходят из-за конструктивных ограничений.

Провод имеет наружный диаметр около 2,5 мм, легко гнется и не ломается даже при малых радиусах изгиба. Наружная ФЭП-оболочка розового цвета обеспечивает защиту от внешней среды и надежную работу даже при сильном нагреве.

Разъемы установлены на кабель опрессовкой (обжимом) и выдерживают многочисленные циклы коммутации. Такой короткий шнур может служить постоянным компонентом сложной системы (например, внутри корпуса другого прибора) или временным адаптером при выполнении испытаний, тестирований, пусконаладочных или диагностических работ.

Чтобы купить кабельную сборку на тонком кабеле, поместите товар в корзину, а затем оформите заказ онлайн. Задать вопросы о нашей продукции или заказать проектирование личной системы усиления можно по телефону 8-800-3333-965!
