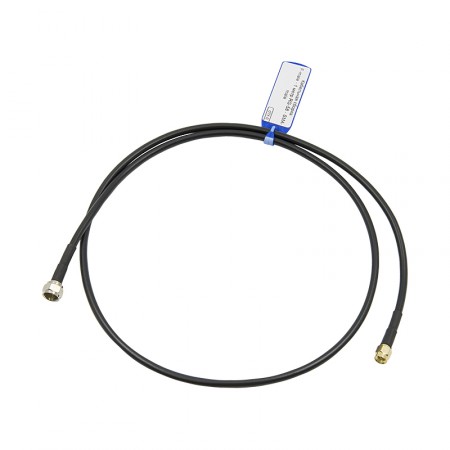

Кабельная сборка F-male - 1 метр RG-58 - SMA-male

Готовый соединитель на кабеле RG-58 A/U с разъемами F-male и SMA-male. Длина 1 метр подходит для коротких подключений внутри одной стойки или на столе, когда устройства с разными типами портов нужно состыковать напрямую.

Когда применяется?

Сборка решает задачу несовместимости портов в нескольких распространенных ситуациях:

• Подключение уличной антенны с разъемом F-розетка к роутеру или модему с портом SMA-розетка;
• Соединение репитера (разъемы 75 Ом) с антенной системой (разъемы 50 Ом);
• Короткая перемычка в измерительном стенде между приборами с разными типами коннекторов.

Метр — это минимальная рабочая длина для кабельной трассы: хватает, чтобы провод лег без натяжения и острых перегибов, но не создает лишних петель. На такой длине затухание в RG-58 ничтожно: около 0,37 дБ на частоте 900 МГц и 0,53 дБ на 1800 МГц. Если устройства стоят дальше друг от друга, возьмите 2-метровую или 3-метровую версию из той же линейки.

О рассогласовании импедансов

F-разъем — телевизионный стандарт с волновым сопротивлением 75 Ом. SMA — радиочастотный, 50 Ом. При их соединении часть сигнала отражается обратно к источнику: потери от рассогласования составляют около 4% мощности, или примерно 0,18 дБ. Это фиксированная величина, которая не зависит от длины кабеля.

На практике такие потери приемлемы там, где сигнал оператора достаточно сильный — в городе, в зоне уверенного покрытия, рядом с вышкой. Если сигнал слабый или антенна уже работает на пределе чувствительности модема, каждый децибел на счету: в этом случае лучше использовать 50-омный тракт без рассогласования.

Конструкция и контроль качества

Кабель RG-58 A/U диаметром 5 мм состоит из медного центрального проводника 1 мм, изоляции из вспененного полиэтилена, двойного экрана (алюминиевая фольга плюс оплетка из луженого омедненного алюминия). Эффективность экранирования — не менее 90 дБ. Внешняя оболочка из ПВХ выдерживает температуры от -60°C до +70°C.

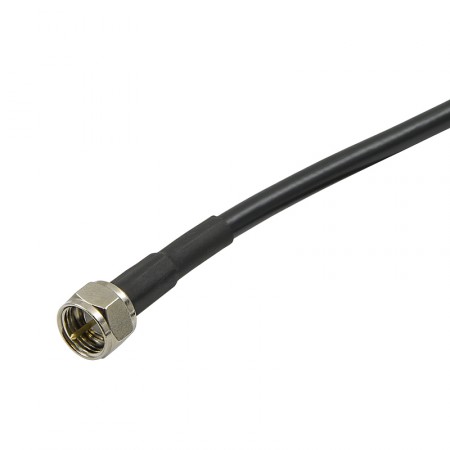

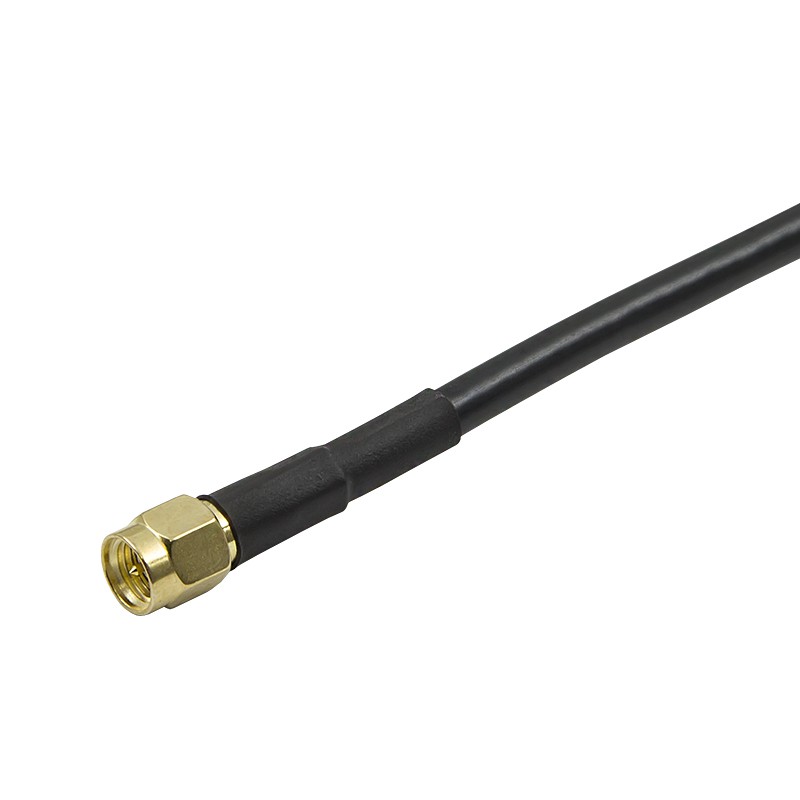

Оба разъема — обжимного типа с напаянными центральными контактами и позолоченным покрытием. Место обжима закрыто термоусадочной трубкой для защиты от влаги и механических повреждений. Каждая сборка перед отправкой проверяется на целостность проводника, качество обжима, отсутствие короткого замыкания.
