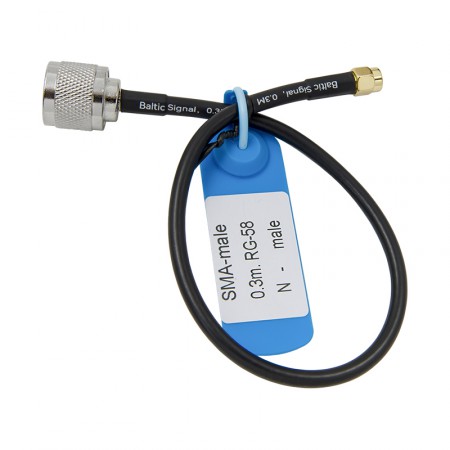

Кабельная сборка N-male - 0,3 метра RG-58 - SMA-male

Короткая кабельная перемычка длиной 30 см на базе RG-58 с коннекторами N-male и SMA-male. По назначению эта сборка ближе к пигтейлу, чем к полноценной трассе: она используется там, где два устройства расположены рядом или интегрированы в общий корпус, и нужно лишь объединить их в общую систему — без лишней длины и вытекающих из нее потерь сигнала.

Где применяются кабельные сборки 30 см?

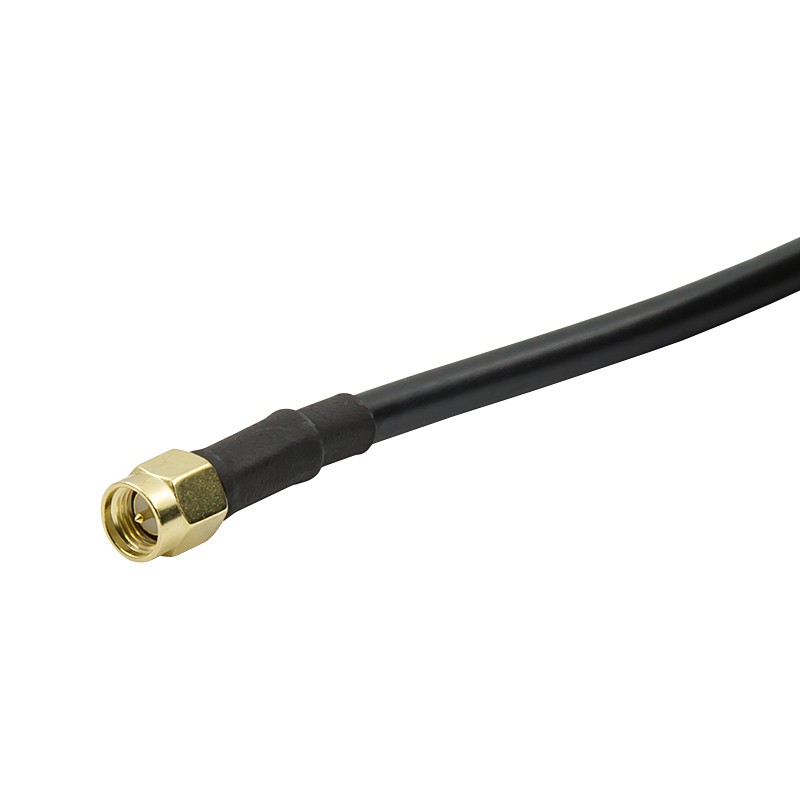

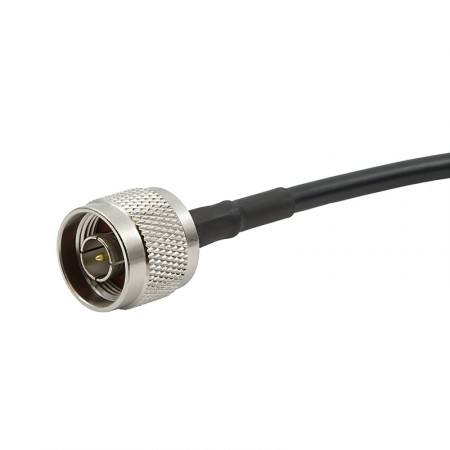

Сборка соединяет устройства с разными антенными портами на минимальном расстоянии. Вилка N-male на одном конце подходит к антеннам, грозозащитам, усилителям и измерительным приборам с ответным портом-розеткой N-female. В свою очередь, вилка SMA-male совместима с роутерами, корпусными модемами, портативными анализаторами и другими приборами с портом SMA-female.

На длине 0,3 м кабель практически не вносит потерь в передаваемый сигнал: затухание составляет около 0,1 дБ на частоте 900 МГц и около 0,2 дБ на частоте 2,7 ГГц. Можно считать, что при таком коротком соединении длина кабеля на качество связи не влияет.

Типовые сценарии применения:

• Прямое соединение антенны с роутером, усилителем или другим радиопередатчиком, когда оба устройства смонтированы рядом;
• Подключение измерительного прибора к антенне или нагрузке на стенде;
• Адаптация разъемов при стыковке двух устройств, у которых порты не совпадают по стандарту.

Если расстояние между устройствами больше, в нашей линейке представлены сборки той же конфигурации: 0,5 м, 1 м и 2 м и др.

Кабель, конструктив, метод производства

В основе сборки — гибкий коаксиальный кабель RG-58 A/U диаметром 5 мм с волновым сопротивлением 50 Ом. Центральный проводник медный, диэлектрик — вспененный полиэтилен, экран двойной: алюминиевая фольга и луженая оплетка. Внешняя оболочка из ПВХ выдерживает рабочие температуры от -60°C до +70°C — кабель можно прокладывать как в помещениях, так и на улице.

• Установка разъемов обжимным методом. Разъемы установлены опрессовкой при помощи обжимного инструмента — наиболее надежный метод фиксации, который многократно увеличивает долговечность изделия при частых переподключениях. Центральный контакт паяется к жиле;
• Надежные комплектующие. Кабель и разъемы поставляются российской компанией Baltic Signal — нашим надежным партнером;
• Ручное тестирование. После изготовления инженер в ручном порядке проверяет, что кабельная сборка исправно пропускает сигнал и не имеет КЗ между корпусами разъемов и центральной жилой;
• Бирка для быстрой идентификации. Прикрепленная бирка указывает на успешное прохождение испытаний ОТК, а также упрощает идентификацию каждого изделия при монтаже оборудования на крупных объектах.

Добавьте товар в корзину и оформите заказ онлайн! Нужна нестандартная длина или другое сочетание разъемов? Найдите нужную сборку в каталоге, воспользуйтесь конструктором или позвоните по номеру 8-800-3333-965 для консультации!
