Termit MB2000P - широкополосная антенна (на кронштейне, без кабеля, TNC-female)

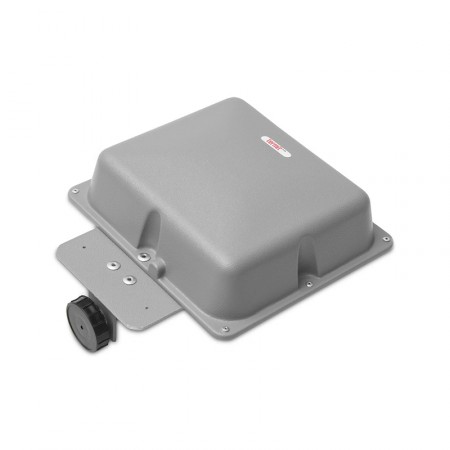

Направленная панельная антенна от компании Termit для приема и передачи сигнала в диапазоне 790–2100 МГц. Модель MB2000P охватывает стандарты GSM-связи, 3G и некоторые полосы 4G/LTE. Коэффициент усиления зависит от рабочей частоты и составляет от 9 до 17 дБи. Серый корпус излучателя изготовлен из АБС-пластика, изделие компактное и весит всего 370 г. В комплекте — кронштейн для крепления к стене или мачте.

Для каких задач подходит панельная антенна Termit ?

MB2000P ориентирована на работу в городе и пригороде — там, где базовые станции находятся в пределах прямой видимости или ближней зоне. Она помогает, когда сигнал присутствует на улице, но его мощности не хватает для стабильной работы сотовых устройств внутри помещений. Ее можно использовать с разными видами устройств:

• Усилители (репитеры) сигнала. Антенна хорошо подходит для подключения к репитерам двух GSM-диапазонов (900/1800), 3G-сетей (900/2100) и LTE-частот B1 (2100), B3 (1800), B8 (900) и B20 (800). Уличная антенна принимает сигнал оператора снаружи, репитер усиливает его и раздает внутри помещения;
• Модемы или LTE-маршрутизаторы. При подключении к модему или роутеру антенна тоже работает, но имеет частотные ограничения (не усиливает на частотах 2300/2600 МГц) и не поддерживает режим MIMO. Для роутера с двумя антенными входами это означает, что технология параллельного приема двух потоков данных работать не будет. Для достижения максимальной интернет-скорости рекомендуем использовать широкополосные двухканальные MIMO-антенны;
• Другие сотовые устройства. Подходит для усиленного приема на настольном GSM-телефоне, шлюзе, сотовом модуле в системе автоматики и т. п.

Коэффициент усиления у MB2000P неодинаков по всей полосе — это особенность широкополосных панельных антенн:

• 790–860 МГц (LTE-800) — до 9 дБи;
• 880–960 МГц (GSM-900, UMTS-900) — до 17 дБи, максимальная эффективность;
• 1700–1890 МГц (GSM-1800, LTE-1800) — до 14 дБи;
• 1900–2100 МГц (UMTS-2100) — не менее 12 дБи.

Наибольшую эффективность MB2000P имеет на частоте 900 МГц — это диапазон с хорошим проникновением сквозь стены и большим радиусом действия базовой станции. В загородной местности и на границе зоны покрытия это наиболее важная полоса.

Диаграмма направленности и ориентация

Антенна направленная, поэтому ее нужно ориентировать в сторону базовой станции. Ширина диаграммы направленности в горизонтальной плоскости — не более 60°, в вертикальной — не более 30°. Это умеренно узкий луч: «панель» прощает небольшие погрешности наведения, но при сильном отклонении от направления на вышку показатели заметно падают. Поляризация у излучателя вертикальная, что соответствует поляризации большинства базовых станций операторов.

Конструкция и разъем

Модель MB2000P совместима с кабельными сборками TNC без переходников и адаптеров. Кронштейн и герметичный корпус подразумевают установку на наружной стене здания.

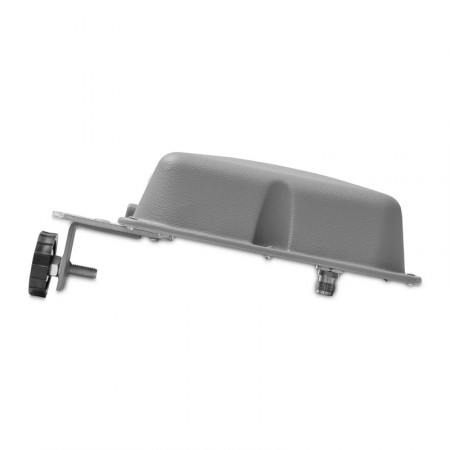

• ВЧ-разъем TNC-female (50 Ом). Коннектор расположен на задней стороне корпуса. TNC — более надежная версия BNC с резьбовым соединением вместо байонетного замка. Для подключения к оборудованию с разъемами N-типа или SMA понадобится переходник или кабельная сборка с нужными разъемами на концах — их можно подобрать в разделе кабельных сборок;

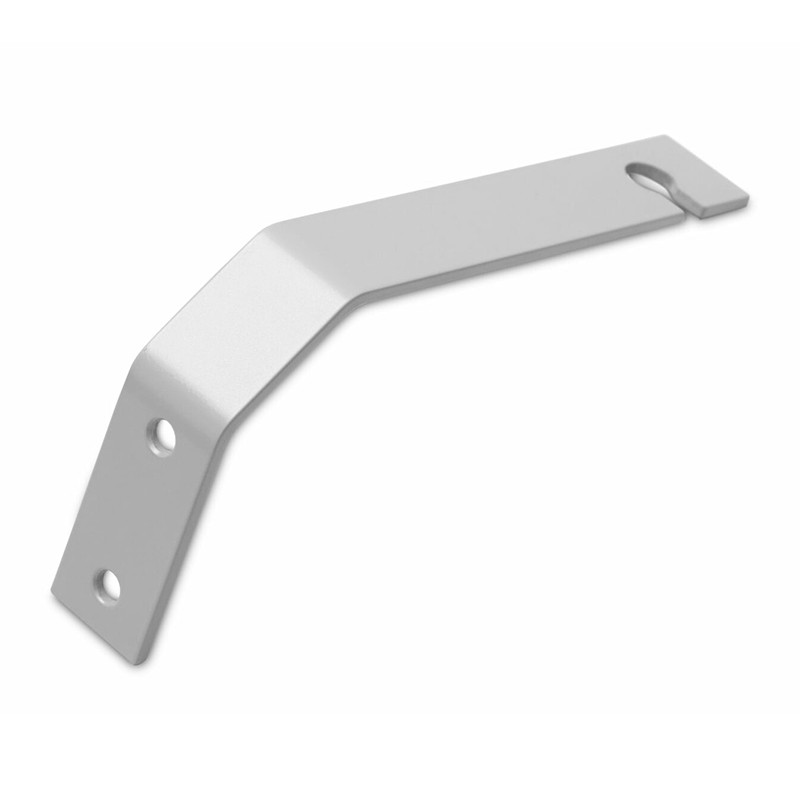

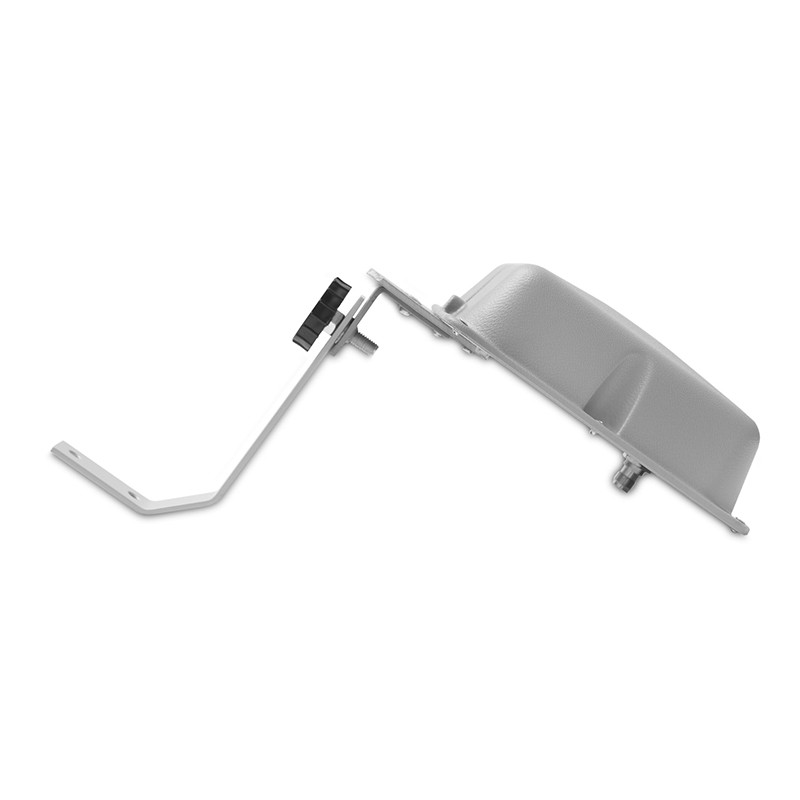

• Крепление на стену. Кронштейн для крепления к вертикальной поверхности входит в комплект, кабель покупается отдельно. Длину кабеля выбирают исходя из расстояния от места установки антенны до оборудования;

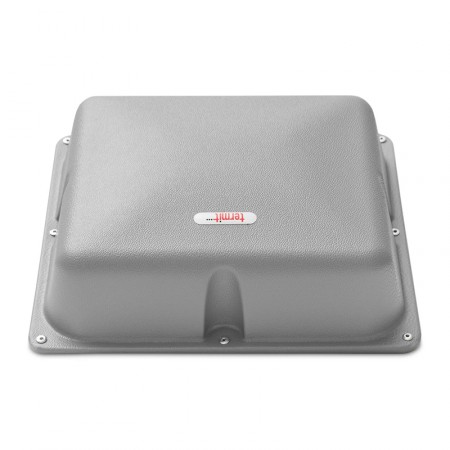

• Всепогодный корпус. Корпус устройства выполнен из светостабилизированного АБС-пластика серого цвета, который не желтеет и не разрушается под ультрафиолетом. Рабочий диапазон температур от -50°С до +60°С означает, что антенна без ограничений работает в условиях российского климата.

Товар можно заказать через корзину на сайте. Если нужна помощь с подбором кабеля или переходника под конкретный репитер — звоните по номеру 8-800-3333-965!
