Измерительная антенна KM6-400/6000 с рукояткой, разъём SMA-female

Измерительная антенна логопериодической конструкции от российского производителя Крокс для работы с анализаторами спектра и другими измерительными приборами в полевых условиях. Диапазон 400–6000 МГц охватывает все актуальные стандарты сотовой связи, WiFi 2,4 и 5 ГГц, а также ряд специализированных диапазонов. Антенна имеет малый вес, снабжена эргономичной рукояткой и держателем для анализаторов Arinst — с ней удобно работать в течение долгого времени.

Широкий диапазон измеряемых частот

Антенна построена по логопериодической схеме, что обеспечивает стабильность показателей в широком спектре частот. Коэффициент усиления излучателя достигает 6,5 дБи, что позволяет улавливать слабые сигналы на заметном расстоянии от источника.

Рабочий диапазон 0,4–6 ГГц помогает распознавать сигналы мобильной связи и интернета, беспроводных сетей, безлицензионных диапазонов IoT/M2M и специальных частот, используемых дронами, БПЛА и другой техникой.

KM6-400/6000 востребована у специалистов по системам усиления сотовой связи, радиоинженеров, сотрудников ГКРЧ и специалистов по РЭБ. Типичные задачи в полевых условиях:

• Поиск направления на ближайшую базовую станцию для правильной ориентации наружной антенны при монтаже системы усиления;
• Анализ радиочастотной обстановки на объекте перед проектированием или после установки репитера;
• Обнаружение источников помех и паразитных сигналов, мешающих нормальной работе оборудования;
• Пеленгация любых источников электромагнитного излучения в широком диапазоне 400–6000 МГц.

Для обнаружения более слабых сигналов на частотах мобильной связи Крокс выпускает модель KPM15-790/2700 с более высоким коэффициентом усиления 8–15 дБи.

Конструкция и комплект

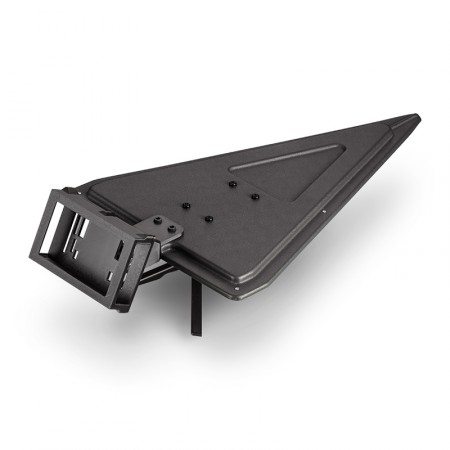

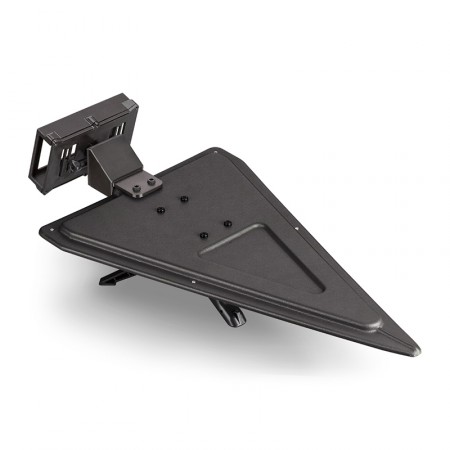

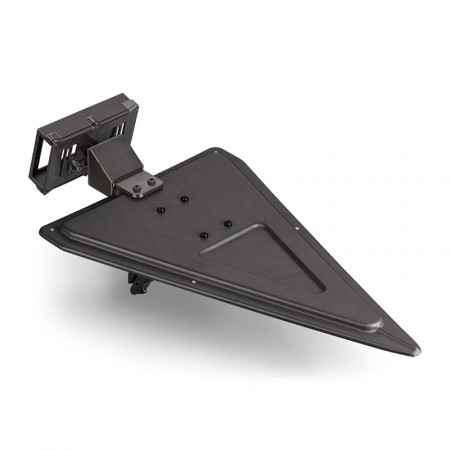

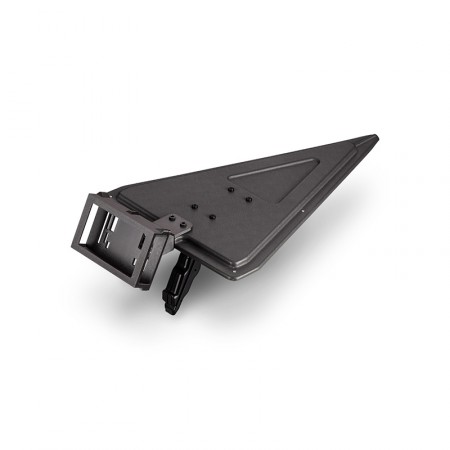

Антенна выполнена на тонкой печатной плате, которая защищена пластиковым корпусом. Рукоятка съемная — без нее изделие умещается в сумку или кейс. Новый корпус предусматривает крепление анализатора спектра через кронштейн-переходник, что особенно удобно при длительных выездных измерениях. По размеру держатель подходит ко многим популярным анализаторам Arinst и аналогам.

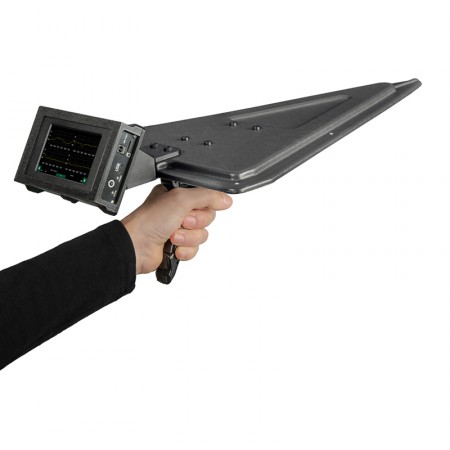

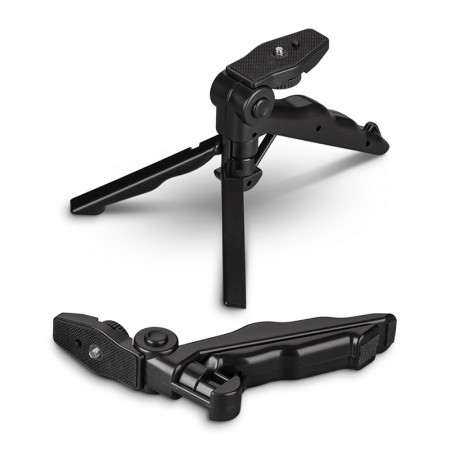

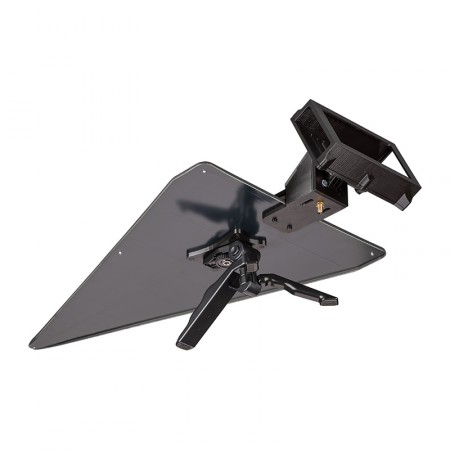

Рукоятка имеет раскладную конструкцию и легко превращается в штатив для установки на ровную горизонтальную поверхность, что особенно удобно при стационарных измерениях или мониторинге. Когда рукоятка сложена, антенну с установленным анализатором можно удерживать одной рукой, перемещая всю конструкцию в поиске сигналов. Сборка всех элементов производится за пару минут вручную без отверток или других инструментов.

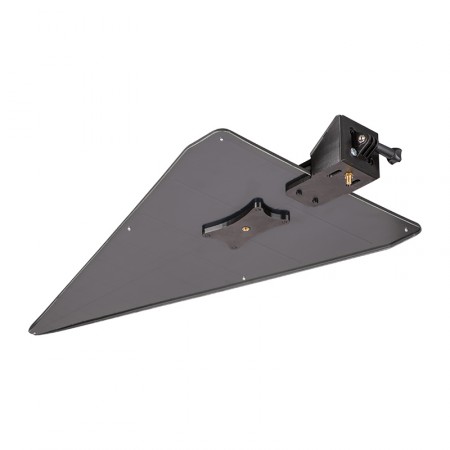

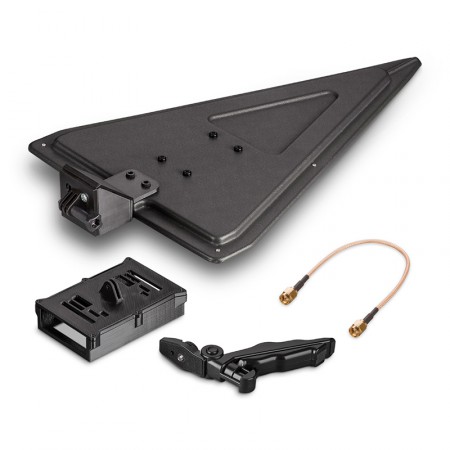

Разъем SMA-female выведен с нижней стороны корпуса. В комплект входит пигтейл SMA-male (30 см) для подключения к переносному анализатору спектра.

Чем отличается от предыдущей версии?

Эта модель является развитием версии KM6-600/6000 с несколькими конструктивными улучшениями:

• Нижняя граница диапазона опустилась с 600 МГц до 400 МГц: антенна теперь захватывает сигналы в диапазоне 400–600 МГц, которые оригинальная версия не покрывала;
• Корпус получил посадочное место для жесткой фиксации анализатора спектра у основания рукояти через специальный держатель-кронштейн. Прибор и антенна образуют единую конструкцию: не нужно держать анализатор второй рукой, показания видны без лишних движений;
• Печатная плата излучателя укрыта пластиком для лучшей защиты от осадков;
• Рукоятка умеет раскладываться и превращается в треногу для размещения на земле/ровной поверхности.

Чтобы купить KM6-400/6000 от Kroks, оформите заказ через корзину на сайте. По вопросам совместимости с конкретным анализатором спектра или по подбору измерительного оборудования — звоните по номеру 8-800-3333-965!
