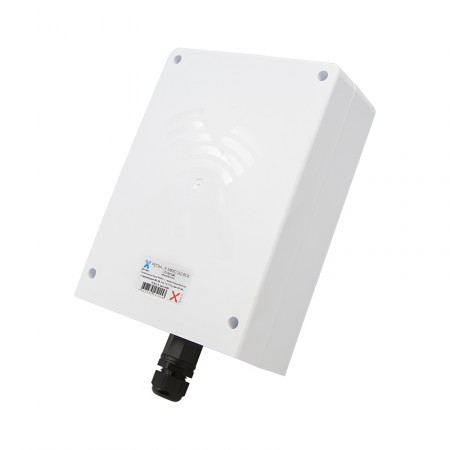

Антенна PETRA-9 MIMO 2x2 BOX (RJ-45, 2хU.FL)

Небольшая усиливающая антенна с герметичным кожухом для встраивания платы роутера с IPX-разъемами на сотовом модуле. Антенная часть имеет коэффициент усиления от 8,5 до 10,5 дБи, совместима с основными мобильными стандартами в диапазоне частот 1700–2700 МГц и обычно служит для приема сигнала в урбанизированной местности, пригородных районах или на небольшом удалении от базовых станций операторов. Бокс оснащен гермовводом RJ-45 для простого соединения с роутером.

Когда применяется бокс-версия антенны?

В отличие от обычной версии PETRA-9 MIMO, в исполнении BOX предусмотрен отдельный герметичный бокс для интеграции внутрь активного оборудования, подключаемого к антенне. Как правило, внутрь кожуха встраивается целая плата маршрутизатора с установленным «на борту» сотовым модулем. Направленная конструкция антенны с усилением 8,5–10,5 дБи служит для улучшенного приема в зонах слабого покрытия или плотной застройки.

• Диапазон частот для всех городских операторов. Антенна PETRA-9 MIMO 2x2 BOX спроектирована для приема/передачи сигнала частотой от 1700 до 2700 МГц. На этих частотах функционируют основные мобильные сети, такие как LTE-2100 (B1), LTE-1800 (B3), LTE-2300 (B40), LTE-2600 (B7/B38);
• Двухканальный режим MIMO (2x2). Антенна поддерживает прием/передачу в двух потоках, используя наклонную поляризацию (±45°). Эта технология задействована во многих LTE-сетях: она позволяет увеличить пропускную способность и дополнительно стабилизировать связь. Для использования MIMO 2x2 антенна подключается к модему через два разъема;

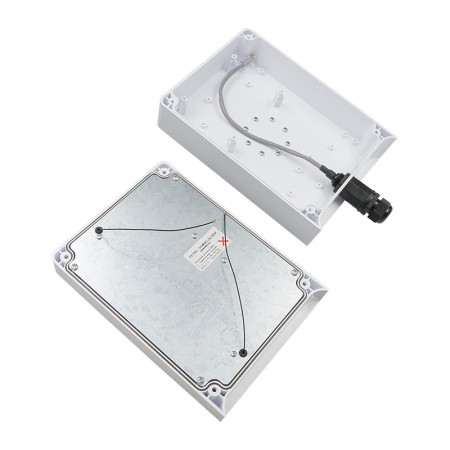

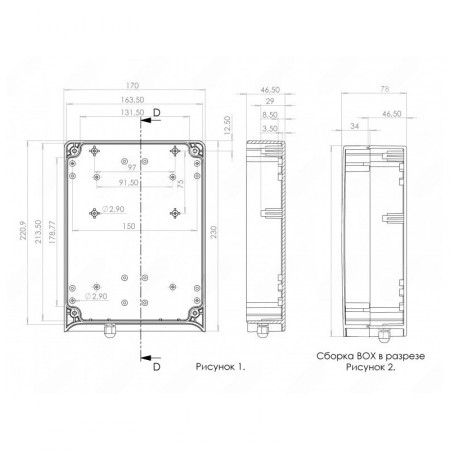

• Герметичный бокс для активного оборудования. Гермобокс имеет внутренние размеры около 163 x 213 x 46 мм. Внутри кожуха предусмотрены монтажные отверстия и выступы для легкого монтажа оборудования. Обычно внутрь антенны интегрируется плата роутера, на которой размещен сотовый модуль. Перед заказом ознакомьтесь с чертежом, чтобы убедиться, что бокс антенны вместит вашу плату!
• Адаптеры U.FL (IPX) для соединения с модемом. От антенной части отходят два кабеля (пигтейла), на концах которых установлены низкопрофильные коннекторы IPEX (U.FL). Как правило, такие разъемы представлены на платах маршрутизаторах с интегрированными модемами, а также на модемах формата Mini PCI-e;

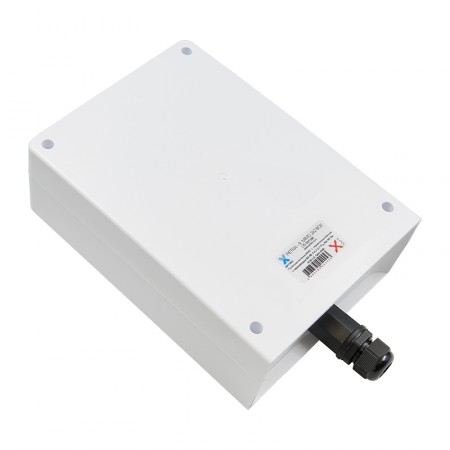

• Гермоввод для патч-корда. На боксе установлен герметичный ввод RJ-45. Наружная часть гермоввода — это стандартная розетка для Ethernet-кабеля (8P8C). Внутри бокса выведен отрезок кабеля с установленной вилкой RJ-45 для подключения к LAN-порту роутера. Отдельно в продаже доступна разновидность антенны с гермовводом PG-7 для интеграции модема без роутера.

После встраивания платы роутера внутрь гермобокса потребуется подключить уличный бокс к источнику питания PoE и дальнейшей сетевой инфраструктуре. Для этого понадобится уличный патч-корд и PoE-инжектор, подходящий по параметрам к вашему маршрутизатору. Большинство PoE-совместимых приборов поддерживают длину кабельной трассы до 100 м.

Процесс установки и юстировки антенны

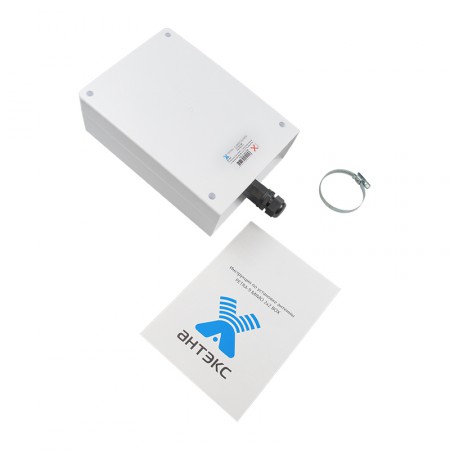

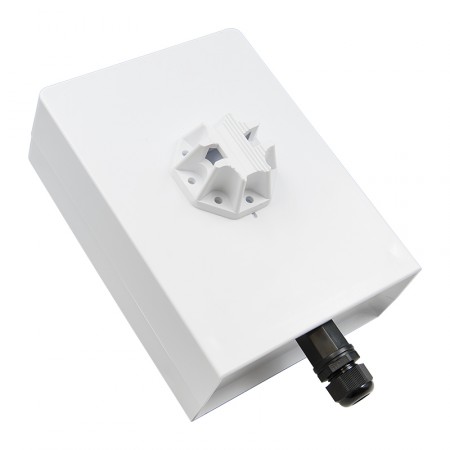

Вес PETRA-9 MIMO 2x2 BOX — всего 920 г. Корпус имеет компактные габариты и монтируется на любую трубостойку при помощи регулируемого хомута. Закрепить корпус можно на фасадном кронштейне, выносной мачте, обычном столбе или другой опоре. Для монтажа не понадобятся специальные инструменты.

Положение корпуса на опоре регулируется только по направлению и не подразумевает настройки по углу наклона или поляризации. Просто направьте антенну в сторону, где находится ближайшая сотовая вышка оператора! В городских условиях PETRA-9 обычно размещается на внешней стене дома. В загородных/дачных условиях лучше поднять антенну на максимальную возможную высоту (например, на крышу).

Пластиковый кожух антенны нечувствителен к влажности и пыли. Рабочая температура заявлена в диапазоне от -40°C до +80°C, то есть фактически ограничена лишь допустимыми значениями для встраиваемого оборудования. В закрытом виде корпус защищен от влажности и пыли на уровне IP67.

Купить PETRA-9 MIMO 2x2 BOX с гермовводом RJ-45 можно прямо сейчас: нажмите «В корзину» и заполните короткую форму заказа. При разработке собственных решений у вас могут возникнуть вопросы, на которые с радостью ответят наши эксперты по номеру 8-800-3333-965!
