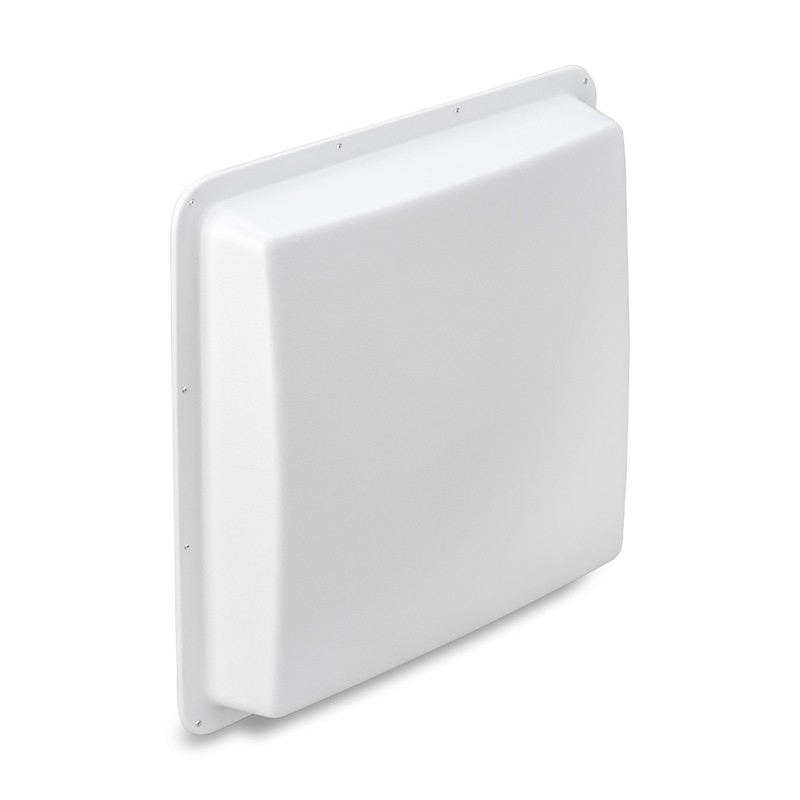

Антенна KP18-700/2700 (Широкополосная, 8-18 дБ, F-female)

Модель KP18-700/2700 в исполнении с разъемом F-female — панельная антенна для приема и усиления сотового сигнала в широком диапазоне частот: 700–1000 МГц и 1200–2700 МГц. Такой охват закрывает сети 2G, 3G и 4G/LTE одновременно, а усиление меняется от 8 до 18 дБи в зависимости от частоты сигнала. Разъем F-female позволяет подключить антенну обычным телевизионным кабелем — недорогой вариант для случаев, где не требуется борьба за каждый децибел.

Для каких стандартов связи подходит антенна?

Панельная антенна KP18-700/2700 подходит для типовых систем сотовой связи, где требуется прием устойчивого сигнала мобильных сетей на улице. Поддерживаемые стандарты связи включают:

• Сети 2G — звонки и SMS в сетях GSM-900 и DCS-1800;
• Сети 3G — мобильный интернет через UMTS-900 и UMTS-2100;
• Сети 4G/LTE — диапазоны B1/B3/B7/B8/B20/B38/B40, задействованные операторами в России.

Коэффициент усиления меняется по диапазону: ближе к верхней границе антенна обеспечивает прием на уровне 18 дБи, а на низких частотах (в районе 800 МГц) — около 8 дБи. Причина в геометрии излучателя: на высоких частотах диаграмма сжимается в узкий луч и концентрирует энергию в одном направлении, а на низких раскрывается шире и распределяет ту же энергию по большему сектору, теряя в пиковом усилении.

Где применяется антенна?

Задача антенны — поймать слабый сигнал оператора там, где встроенный излучатель модема или репитера уже не справляется со своей задачей. Место установки — улица: фасад, мачта, столб.

Список совместимого оборудования включает:

• Системы усиления сотовой связи с репитером (в качестве донорной антенны);
• LTE-роутеры и модемы с одним антенным входом;
• Телефонные GSM-аппараты, шлюзы и терминалы для мобильной связи;
• Промышленное и прочее оборудование с сотовым модулем.

Точка монтажа должна находиться в прямой видимости ближайшей вышки оператора и на максимально доступной высоте — крыша, верхняя точка фасада, отдельно стоящая мачта. Деревья, соседние постройки и любые массивные объекты рядом с антенной снижают качество приема. Кабель от антенны до оборудования стоит делать по возможности короче: каждый лишний метр добавляет затухание сигнала!

Разъем F-female: особенности и ограничения

F-female — разъем с волновым сопротивлением 75 Ом. Он широко распространен благодаря совместимости с обычным телевизионным кабелем RG-6 и аналогичными марками — такой кабель есть почти в каждом магазине электроники.

Как правило, компоненты сотовых сетей строятся из расчета волнового сопротивления 50 Ом — в том числе это стандарт для антенн сотовой связи. При подключении через F-разъем и кабель 75 Ом возникает рассогласование импедансов, что добавляет дополнительные потери мощности сигнала сверх обычного затухания на трассе.

Для типовых задач — усиление сигнала на даче или в частном доме при среднем уровне сигнала снаружи — эти потери не критичны, и версия с F-female остается рабочим и экономичным вариантом. Но если объект находится на границе зоны покрытия оператора или требуется «выжать» из устройства максимум усиления, рекомендуем версию с разъемом N-female и кабель 50 Ом — согласованный тракт без лишних потерь.

Корпус и монтаж антенны

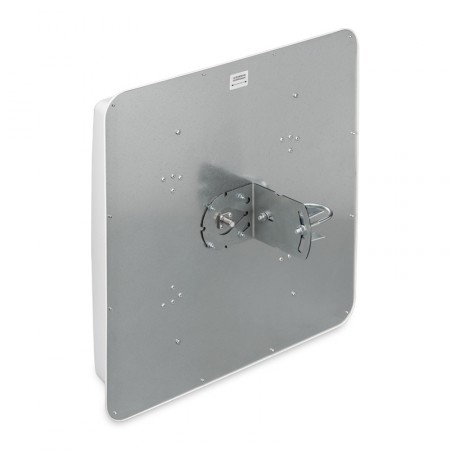

Корпус — белый ABS-пластик, устойчивый к солнечному излучению, с герметичной защитой от пыли и влаги. KP18-700/2700 выдерживает ветровые нагрузки до 30 м/с и температуру от -40°C до +90°C. Узел крепления и хомут для мачты входят в комплект — с их помощью можно выставить нужный угол наклона и направление на базовую станцию, а также отрегулировать поляризацию.

Чтобы купить KP18-700/2700 с разъемом N-female, добавьте антенну в корзину и оформите заказ на сайте. Нужна помощь с выбором между версией F-female и N-female под конкретную задачу? Звоните по телефону 8-800-3333-965!
